MAINTENANCE
OPERACIÓN DEL SISTEMA DE ENCENDIDO CROSSOVER
®
Si el sistema de encendido Crossover
®
no logra encender el QUEMADOR 1,
enciéndalo con un cerillo. Si el QUEMADOR 1 se enciende con un cerillo, entonces
revise el sistema de encendido.
• Verifique que ambos cables de encendido estén correctamente conectados al
módulo de encendido.
• Verifique que el cable de encendido esté correctamente conectado al encendedor
cerámico.
• Verifique que el conjunto del encendedor cerámico (A) esté puesto
completamente en su sitio dentro del canal de encendido (B) del tubo quemador 1.
• Verifique que el encendedor cerámico esté colocado en sitio sobre los agujeros
del QUEMADOR 1.
• Verifique que el Botón de Encendido Electrónico esté funcionando viendo y
escuchando si se producen chispas en el QUEMADOR 1.
REEMPLACE LA BATERÍA SI FUESE NECESARIO.
Use solamente baterías alcalinas AAA. Vea la ilustración:
Si aún no logra encender con el sistema de encendido, contacte al Representante
de Servicio a los Clientes en su región usando la información de contacto en
nuestro sitio en la Internet. Conéctese a www.weber.com
®
.

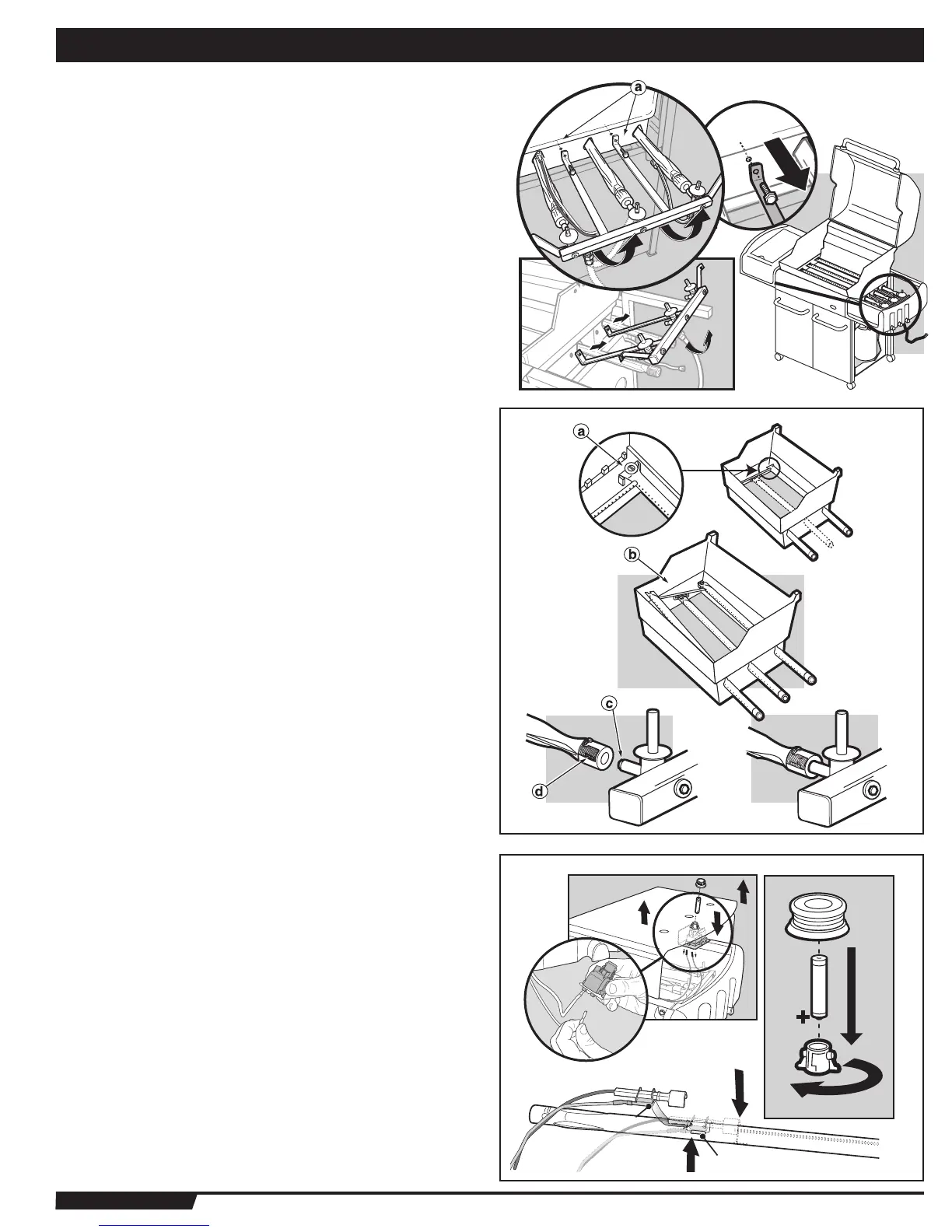

4) Retire los dos tornillos roscados hexagonales de 7/16” (a) que fijan la ménsula
de soporte del múltiple a la caja de cocción. Hale el múltiple y el ensamble de
la válvula hacia usted, y a la vez alce el ensamble del múltiple hacia arriba para
liberar las ménsulas del múltiple del ensamble del bastidor (b).
MANTENIMIENTO
5) Deslice hacia afuera el ensamble del quemador desde debajo del tornillo y
arandela guías (a) en las esquinas de la caja de cocción.
6) Levante y gire levemente el ensamble del quemador, para separar al tubo
Crossover(b) de los quemadores. Saque los quemadores de la caja de cocción.
7) Para reinstalar los quemadores, siga en reverso los pasos 3) al 7).
 PRECAUCIÓN: Las aberturas de los quemadores (c) deberán
posicionarse correctamente sobre los orificios de las
válvulas (d).
Antes de atornillar el múltiple en su sitio, verifique que esté correctamente ensamblado.
 ADVERTENCIA: Después de reinstalar las líneas de gas
y antes de usar el asador, deberá verificarse que no haya
fugas usando una solución de agua y jabón. (Vea el paso:
“Verificación de que no existen fugas de gas”)
A
B
