7 INSTALACIÓN DE LOS ACCESORIOS BUS
Esta tarjeta está provista de un circuito BUS que permite conectar
fácilmente un elevado número de accesorios BUS (por ej. hasta
16 pares de fotocélulas), adecuadamente programados,
utilizando sólo dos cables sin polaridad.
Seguidamente se describe el direccionamiento y la memorización
de las fotocélulas BUS.
Para otros futuros accesorios consulten las correspondientes
instrucciones.
7.1 DIRECCIONAMIENTO DE LAS FOTOCÉLULAS BUS
Es importante dar, tanto al transmisor como al
receptor, la misma dirección.
Asegúrese de que no haya dos o más pares de
fotocélulas con la misma dirección.
Si no se utiliza ningún accesorio BUS, deje libre
el conector BUS (J10 - fig. 1).
Pueden conectarse a la tarjeta hasta un máximo de 16 pares
de fotocélulas BUS.
Las fotocélulas están divididas en grupos:
Fotocélulas en apertura: máx. 6
Fotocélulas en cierre: máx. 7
Fotocélulas en apertura/cierre: máx. 2
Fotocélula usada como impulso OPEN: máx. 1
Dip1 Dip2 Dip3 Dip4 Ref. Tipología
OFF OFF OFF OFF
B -C
APERTURA
OFF OFF OFF ON
OFF OFF ON OFF
OFF OFF ON ON
OFF ON ON OFF
OFF ON ON ON
ON OFF OFF OFF
D
CIERRE
ON OFF OFF ON
ON OFF ON OFF
ON OFF ON ON
ON ON OFF OFF
ON ON OFF ON
ON ON ON OFF
OFF ON OFF OFF
A
APERTURA y
CIERRE
OFF ON OFF ON
ON ON ON ON / IMPULSO DE OPEN
Tab. 3 - Direccionamiento de las fotocélulas BUS
En la tab. 3 se indican las programaciones del dip-switch
presente en el interior del transmisor y del receptor de las
fotocélulas BUS.

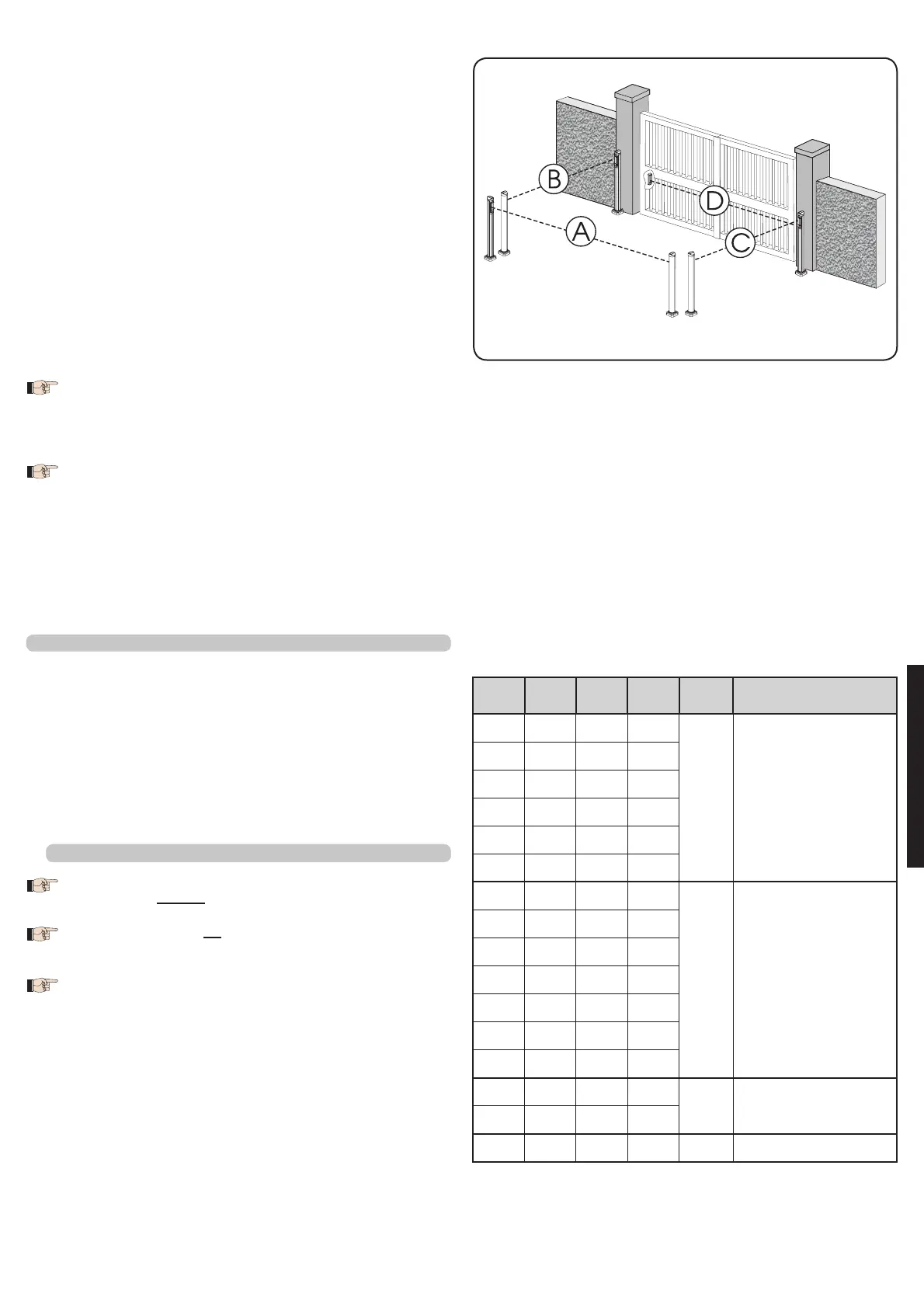

En la fig. 2 se muestra una automación batiente de dos hojas
donde se indican los haces de alcance de las fotocélulas:
A: Fotocélulas con intervención en APERTURA y CIERRE
B: Fotocélulas con intervención en APERTURA
C: Fotocélulas con intervención en APERTURA
D: Fotocélulas con intervención en CIERRE
Si se ha programado la fuerza BAJA, espere unos 5 seg. y
compruebe que se apague el destellador.
Si se ha seleccionado la lógica A, la tarjeta empieza a
contar el tiempo de pausa (máx. 10 min.). Transcurrido el
tiempo deseado, dé un impulso de OPEN para continuar el
procedimiento. De otro modo, si se selecciona la lógica EP,
dé un impulso de OPEN para continuar el procedimiento.
La hoja 2 (si estuviera presente) empieza el movimiento de
cierre y la tarjeta inicia a contar el tiempo de retardo de la
hoja en cierre.
Transcurrido el tiempo de retardo deseado, dé un impulso de
OPEN para que la hoja 1 empiece el movimiento de cierre.
Si la hoja 2 no está presente, el impulso dado en el punto 9
ocasiona directamente el cierre de la hoja 1.
Las hojas 1 y 2 (si estuviera presente) se detienen cuando
alcanzan el tope mecánico de cierre.
Espere a que los diodos LD4 y LD5 se apaguen: esto indica
que el procedimiento de SETUP se ha terminado.
Una vez iniciado el procedimiento de SETUP, si las
hojas en los puntos 4 y 5 abren en vez de cerrar,
hay que invertir los cables de alimentación de
los motores.
Con el SETUP MANUAL los espacios de
deceleración y los retardos de la hoja en
apertura están prefijados por la tarjeta y no se
pueden modificar. El retardo de hoja en cierre y
el tiempo de pausa sí que pueden programarse
durante el aprendizaje.
