5
Fig. 2
ITALIANO
7 INSTALLAZIONE ACCESSORI BUS
Questa scheda è provvista di circuito BUS che consente di col-
legare facilmente un elevato numero di accessori BUS (ad es.
fino a 16 coppie di fotocellule), opportunamente programmati,
utilizzando solamente due cavi senza polarità.
Di seguito è descritto l’indirizzamento e la memorizzazione
delle fotocellule BUS.
Per altri futuri accessori riferirsi alle istruzioni specifiche.
7.1 INDIRIZZAMENTO FOTOCELLULE BUS
È importante dare sia al trasmettitore sia al
ricevitore lo stesso indirizzo.
Accertarsi che non vi siano due o più coppie
di fotocellule con lo stesso indirizzo
Se non si utilizza alcun accessorio BUS, lasciare
libero il connettore BUS (J10 - fig. 1).
Alla scheda possono essere collegati fino ad un massimo di
16 coppie di fotocellule BUS.
Le fotocellule sono suddivise in gruppi:
Fotocellule in apertura: max 6
Fotocellule in chiusura: max 7
Fotocellule in apertura/chiusura: max 2
Fotocellula usata come impulso OPEN: max 1
Dip1 Dip2 Dip3 Dip4 Rif. Tipologia
OFF OFF OFF OFF
B - C APERTURA
OFF OFF OFF ON
OFF OFF ON OFF
OFF OFF ON ON
OFF ON ON OFF
OFF ON ON ON
ON OFF OFF OFF
D CHIUSURA
ON OFF OFF ON
ON OFF ON OFF
ON OFF ON ON
ON ON OFF OFF
ON ON OFF ON
ON ON ON OFF
OFF ON OFF OFF
A
APERTURA e
CHIUSURA
OFF ON OFF ON
ON ON ON ON / IMPULSO OPEN
Tab. 3 - Indirizzamento fotocellule BUS
In tab. 3 sono riportate le programmazioni del dip-switch
presente all’interno del trasmettitore e del ricevitore delle fo-
tocellule BUS.
della battuta meccanica di apertura.
Se è stata impostata la forza BASSA attendere circa 5 sec
verificando lo spegnimento del lampeggiante.
Nel caso sia selezionata la logica A la scheda inizia il con-
teggio del tempo di pausa (max 10 min) e dopo il tempo
desiderato dare un impulso di OPEN per continuare la
procedura. Altrimenti se si selezione la logica EP dare un
impulso di OPEN per continuare la procedura.
L’anta 2 (se presente) inizia il movimento di chiusura e la
scheda inizia il conteggio del ritardo d’anta in chiusura.
Trascorso il ritardo desiderato dare un impulso di OPEN per
far iniziare all’anta 1 il movimento di chiusura. Se l’anta 2
non è presente l’impulso dato al punto 9 provoca diretta-
mente la chiusura dell’anta 1.
Le ante 1 e 2 (se presente) si arrestano al raggiungimento
della battuta meccanica di chiusura.
Attendere che i leds LD4 e LD5 si spengano a significare
che la procedura di SETUP è terminata.
Una volta avviata la procedura di SETUP se le
ante al punto 4 e 5 aprono anziché chiudere
occorre invertire i cavi di alimentazione dei
motori.
Con il SETUP MANUALE gli spazi di rallentamento,
i ritardi d’anta in apertura sono prefissati dalla
scheda e non si possono modificare. Mentre il
ritardo d’anta in chiusura e il tempo pausa sono
programmabili durante l’apprendimento.
9.
10.
11.
12.
13.
14.

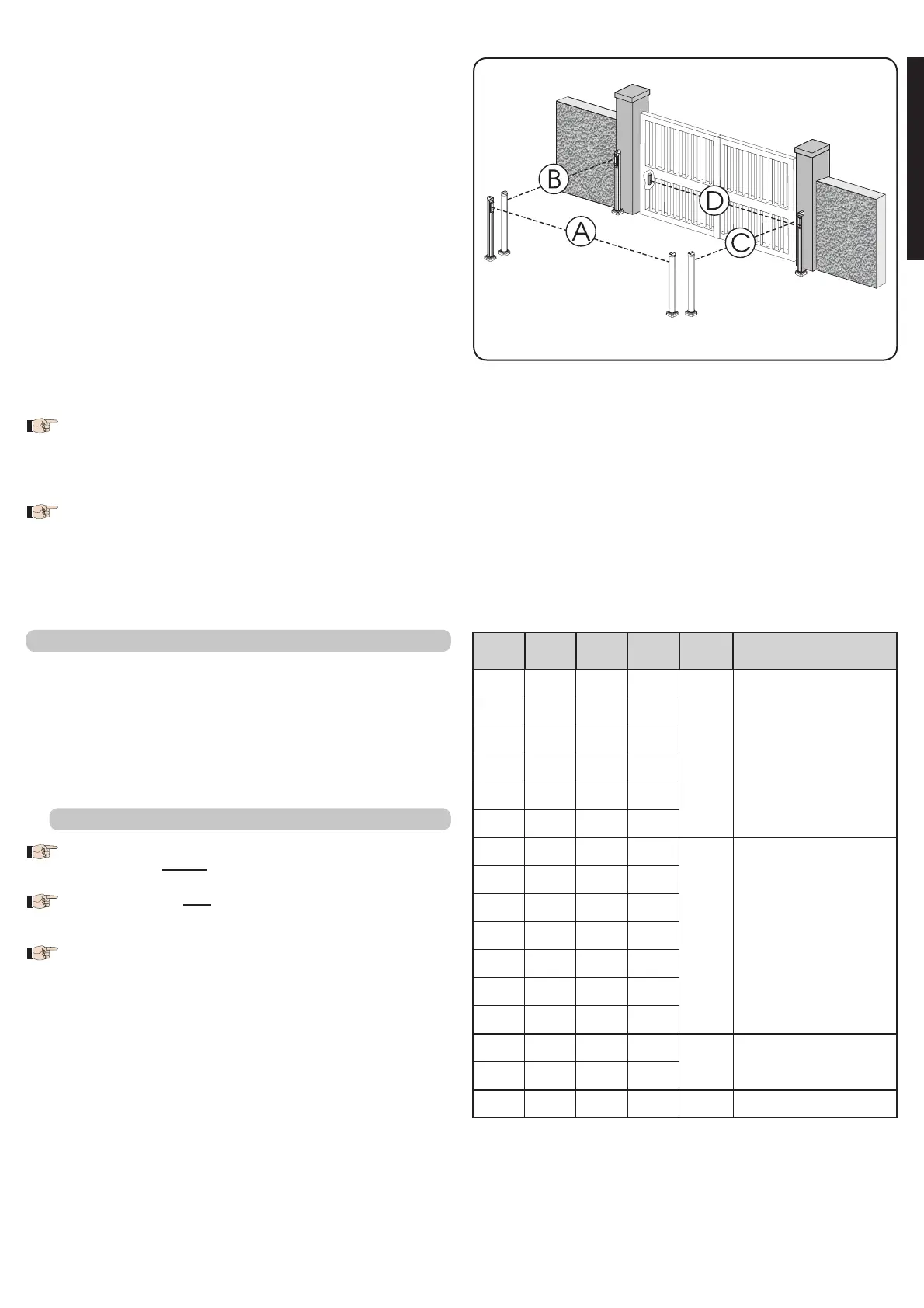

In fig. 2 è rappresentato un’automazione a battente 2 ante
con indicati i fasci di copertura delle fotocellule:
A: Fotocellule con intervento in APERTURA e CHIUSURA
B: Fotocellule con intervento in APERTURA
C: Fotocellule con intervento in APERTURA
D: Fotocellule con intervento in CHIUSURA
