46

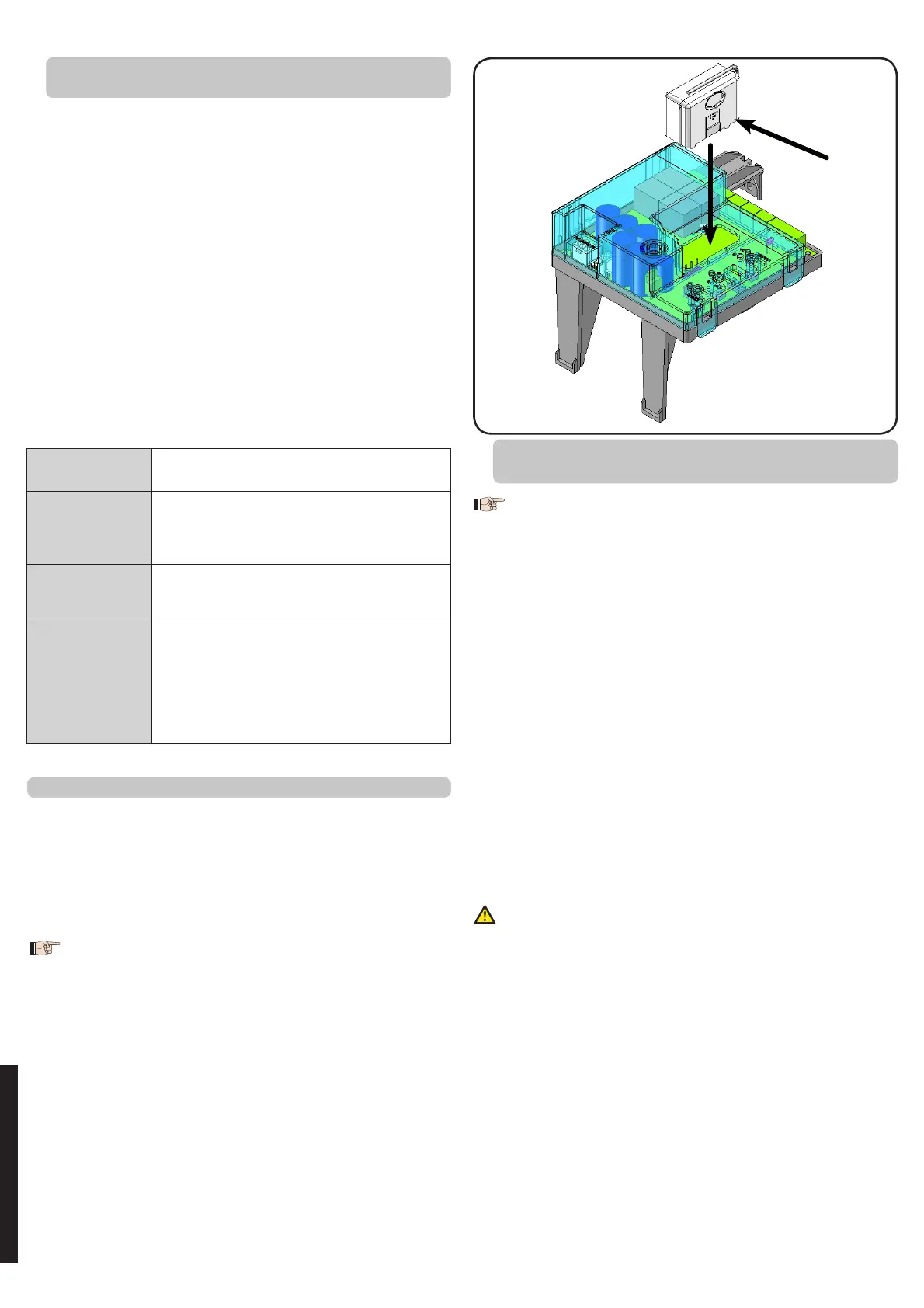

Fig. 3
햲
NEDERLANDS
8 OPSLAG IN GEHEUGEN RADIOCODERING
De apparatuur is voorzien van een geïntegreerd
decoderingssysteem met twee kanalen. Met dit systeem kan,
door middel van een aanvullende ontvangstmodule (Fig. 3 ref.
햲) en afstandsbedieningen met dezelfde frequentie, zowel de
volledige opening (OPEN A) als de gedeeltelijke opening (OPEN
B) van het automatische systeem in het geheugen worden
opgeslagen.
Er kan slechts één radiocodering per keer
worden gebruikt.
Om van één codering naar een andere over
te schakelen moet de bestaande worden
gewist (zie paragraaf over het wissen), en de
opslagprocedure worden herhaald.
8.1 868-AFSTANDSBEDIENINGEN IN HET GEHEUGEN
OPSLAAN
Er kunnen max. 250 codes in het geheugen
worden opgeslagen, verdeeld tussen OPEN A en
OPEN B.
Druk op de afstandsbediening de knoppen P1 en P2 in en
houd ze tegelijkertijd ingedrukt.
De led van de afstandsbediening begint snel te knipperen.
Laat beide knoppen los.
Druk op de LOGIC-knop (SW3) of de SPEED-knop (SW2) om
respectievelijk de volledige opening (OPEN A) of de gedeeltelijke
opening (OPEN B) in het geheugen op te slaan, en houd daarbij
tevens de SETUP-knop (SW1) ingedrukt. De bijbehorende led
begint langzaam te knipperen gedurende 5 sec.
Laat beide knoppen los.
Druk binnen deze 5 sec., terwijl de led van de afstandsbediening
nog knippert, op de gewenste knop op de afstandsbediening,
en houd hem ingedrukt (de led van de afstandsbediening
blijft branden).
De led op de kaart blijft 1 seconde lang branden om
vervolgens te doven, waarmee wordt aangegeven dat opslag
heeft plaatsgevonden.
Laat de knop van de afstandsbediening los.
Druk de knop van de afstandbediening die in het geheugen
is opgeslagen twee keer kort achter elkaar in.
Het automatische systeem zal de poort
openen. Zorg ervoor dat het automatische
systeem niet wordt gehinderd door personen of
voorwerpen.
Om verdere afstandsbedieningen toe te voegen, moet de
code van de knop van de afstandsbediening die in het
geheugen is opgeslagen worden overgezet op de toe te voegen
afstandsbedieningen, volgens de volgende procedure:
Druk op de in het geheugen opgeslagen afstandsbediening
de knoppen P1 en P2 in en houd ze tegelijkertijd ingedrukt.
De led van de afstandsbediening begint snel te
knipperen.
Laat beide knoppen los.
Druk op de in het geheugen opgeslagen knop en houd hem
ingedrukt (de led van de afstandsbediening blijft branden).
Houd de afstandsbedieningen in de buurt, druk op de
bijbehorende knop van de toe te voegen afstandsbediening
en laat hem pas los nadat de led van de afstandsbediening
twee keer heeft geknipperd, om aan te geven dat opslag
heeft plaatsgevonden.
1.
2.
3.
4.
5.
6.
7.
8.
9.
•
•
•
•
•
7.2 OPSLAG IN GEHEUGEN ACCESSOIRES MET BU-
SAANSLUITING
Op ieder willekeurig moment kunnen er BUS-fotocellen aan de
installatie worden toegevoegd, door ze simpelweg op de kaart
op de slaan door de volgende procedure te volgen:
Installeer en programmeer de accessoires met het gewenste
adres (zie par. 7.1).
Schakel de stroomtoevoer naar de kaart uit.
Sluit de twee kabels van de accessoires aan op het rode
klemmenbord J10 (ongeacht de polariteit).
Schakel de voeding naar de kaart in, en zorg er daarbij voor
dat eerst de hoofdvoeding wordt aangesloten (uitgang
transformator) en vervolgens de eventuele batterijen.
Druk snel een keer op de knop SW1 (SETUP) om de zelflerende
procedure uit te voeren. De led BUS zal knipperen.
Geef een OPEN impuls, het hek zal een opening uitvoeren,
de memorisatieprocedure is beeindigd.
De kaart heeft de BUS-accessoires in het geheugen opgeslagen.
Volg de aanwijzingen in de volgende tabel om te controleren of
de BUS goed is aangesloten.
Tab. 4 – Beschrijving leds BUS
Blijft branden
Normale werking (led brandt, ook als er geen
fotocellen zijn)
Knippert
langzaam
(iedere 0,5 sec.
een flash)
Minstens één ingang is bezet: fotocel
bezet en niet in lijn, ingangen Open Aof
Open B of Stop Bezet
Uit
(iedere 2,5 sec.
een flash)
Kortsluiting BUS-lijn
Knippert snel
(iedere 0,2 sec.
een flash)
Fout waargenomen in BUS-aansluiting,
herhaal procedure voor opname in
circuit. Als de fout zich opnieuw voordoet,
controleer dan of er in de installatie
niet meer dan één accessoire is met
hetzelfde adres (zie ook instructies van de
accessoires)
1.
2.
3.
4.
5.
6.
