Genius BRAIN 06 24V - 1 Hinweise; 2 Layout und Anschlüsse

34
Fig. 1
DEUTSCH
1 HINWEISE
Vor Arbeiten am elektronischen Steuergerät (Anschlüsse, Wartung usw.) stets die Stromzufuhr unterbrechen.
- Vor der Anlage einen thermomagnetischen Fehlerstrom-Schutzschalter mit entsprechender Auslöseschwelle einbauen.
- Die Versorgungskabel stets von den Steuer- und Sicherheitskabeln (Taste, Empfänger, Fotozellen usw.) trennen.
- Um jegliche elektrische Störung zu vermeiden, getrennte Ummantelungen oder abgeschirmte Kabel (mit geerdeter
Abschirmung) verwenden.
ELEKTRONISCHES STEUERGERÄT BRAIN 06

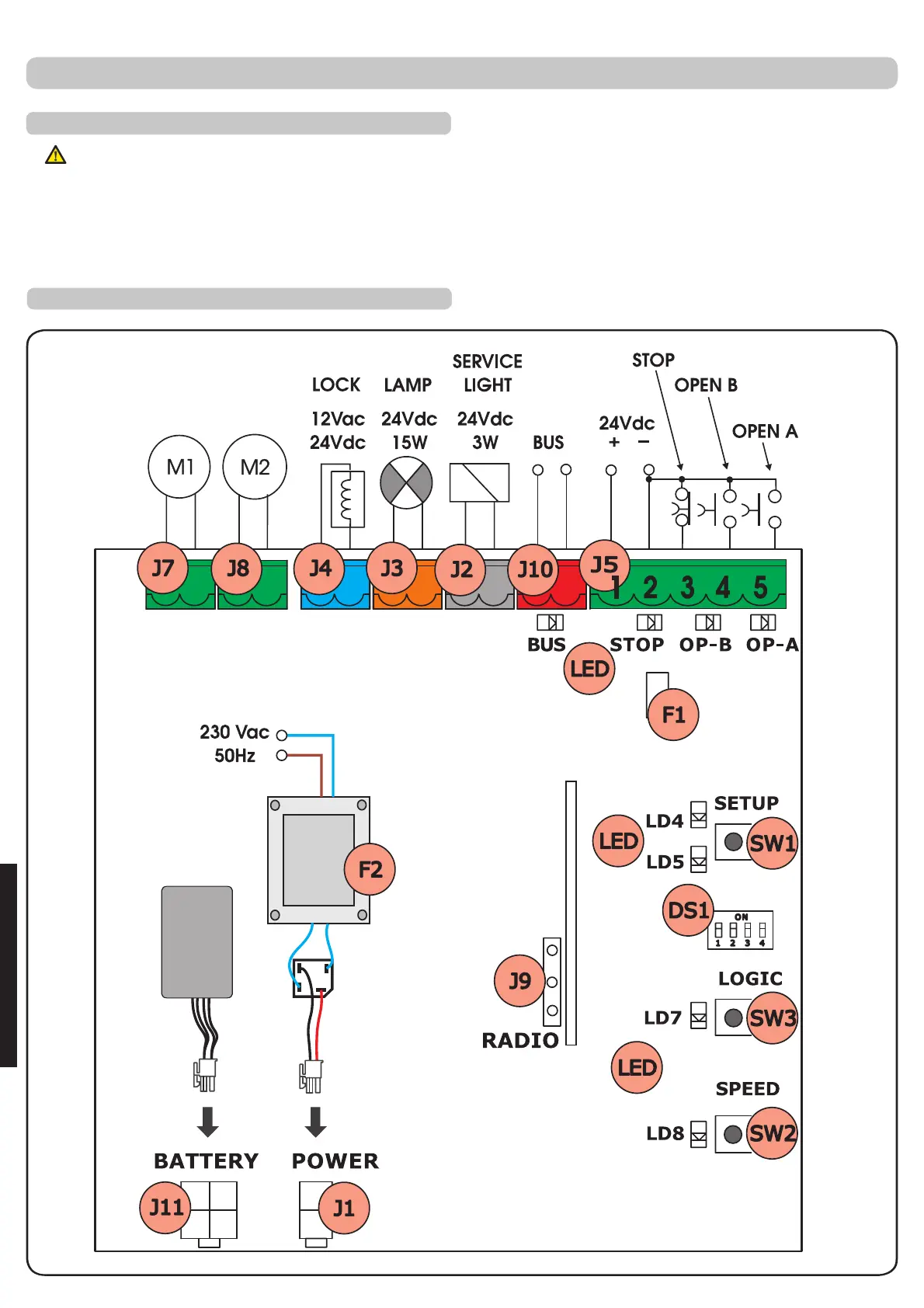

2 LAYOUT UND ANSCHLÜSSE
(TEILÖFFNUNG)
(VOLLSTÄNDIGE ÖFFNUNG)
Abb. 1
