RACCORDEMENTS
Câble d’alimentation

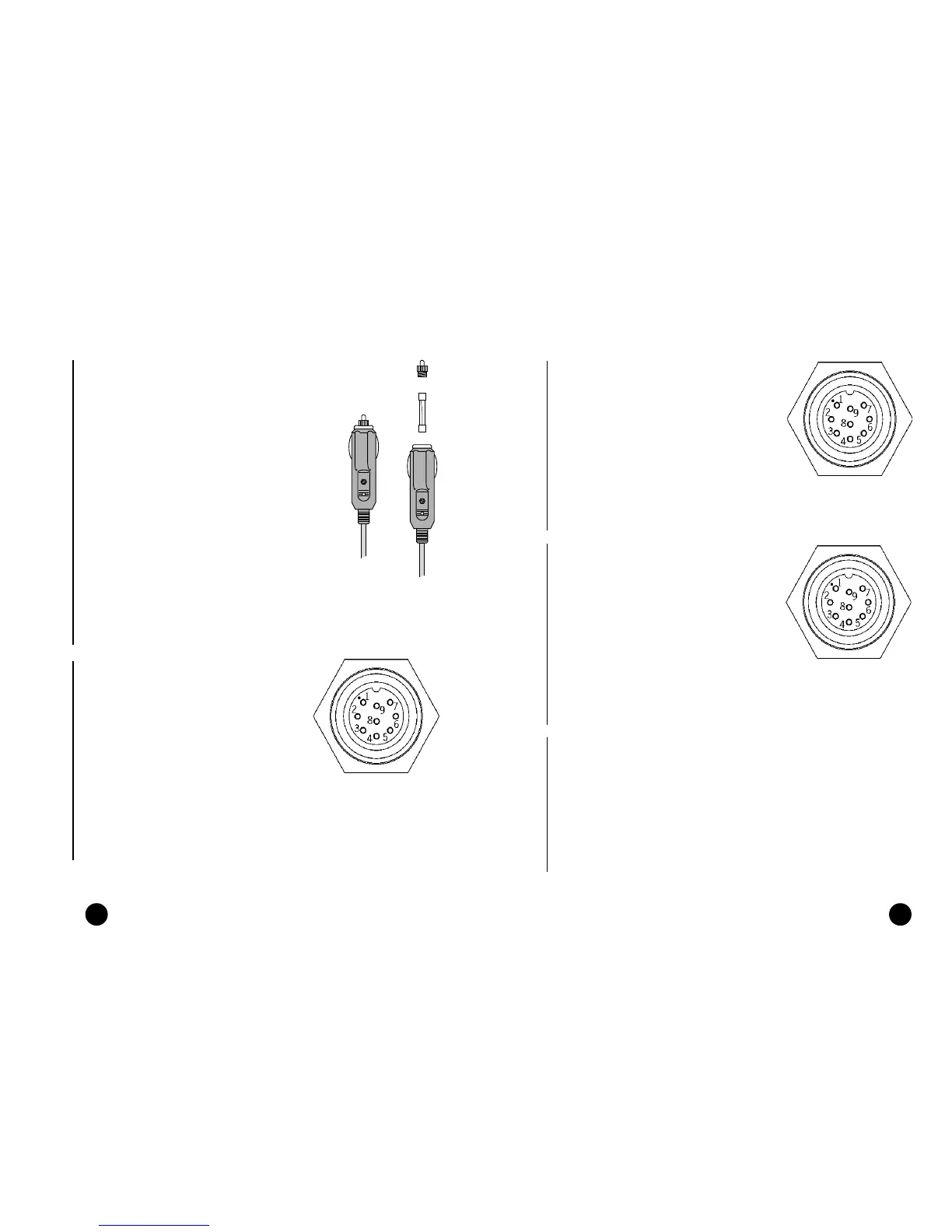

La figure représente les raccordements de la fiche
allume-cigares. Cette fiche est équipée d’un petit
voyant qui indique que le support de l’appareil est
correctement raccordé à l’alimentation du véhicule.
Si, après l’insertion, le voyant ne s’allume pas :
• vérifiez que la tension d’alimentation soit dispo-
nible dans la prise du véhicule ;
• vérifiez que le fusible incorporé au connecteur
fonctionne.
Ouvrez la fiche allume-cigares et contrôlez le fusi-
ble. Si le fusible a sauté, remplacez-le par un fusi-
ble identique.
N’UTILISEZ PAS DE FIL ELECTRIQUE POUR REM-
PLACER LE FUSIBLE. Les caractéristiques du fu-
sible garantissent le fonctionnement correct du cir-
cuit spécial de protection d’entrée de l’appareil en cas de court-circuit,
d’inversion de polarité ou de surtension. Pour enlever la fiche allume-
cigares, le raccordement interne est le suivant :
rouge (ou blanc) +(+ 12V)
noir - (masse)
Cordon de liaison
1. Sortie alimentation auxiliaire (Vaux)
fil rouge Vaux +, 250mA pin 1*
fil noir GND pin 2
2. Entrée données GPS ext./DGPS
fil marron GPS ext. in + pin 3
fil jaune GPS ext. in - pin 4
3. Sortie données
fil violet Pilote autom. out + pin 5
fil blanc Pilote autom. out - pin 6
4. Entrée données échosondeur
fil bleu ES in + pin 7
fil vert ES in - pin 8
ECRAN pin 9
* La tension de Vaux correspond à la tension d’alimenta-
tion de l’appareil.
Cordon de liaison et câble d’alimentation / de données
1. Entrée alimentation
fil rouge Vin + (11-18VDC) pin 1
fil noir Vin - pin 2
2. Entrée données GPS ext.
fil marron data in + pin 3
fil jaune data in - pin 4
3. Sortie données pilote automatique
fil violet data out + pin 5
fil blanc data out - pin 6
4. Entrée données échosondeur
fil bleu data in + pin 7
fil vert data in - pin 8
ECRAN pin 9
Cordon de liaison et câble d’alimentation / de données
1. Entrée alimentation
fil rouge Vin + (11-18VDC) pin 1
fil noir Vin - pin 2
2. Entrée données GPS ext./DGPS
fil marron data in + pin 3
fil jaune data in - pin 4
3. Sortie données pilote automatique
fil violet data out + pin 5
fil blanc data out - pin 6
4. Entrée données anémomètre/
échosondeur
fil bleu data in + pin 7
fil vert data in - pin 8
ECRAN pin 9
A travers la sortie du pilote automatique, les messages suivants prove-
nant du GPS sont envoyés vers d’autres instruments :
GGA - RMC - ZDA
Le GEONAV ajoutera les messages suivants :
APA - APB - XTE - RMB - BWC - GLL - VTG
Le câble de connexion est fourni avec le GEONAV.
ATTENTION : Quand l’installation est terminée, vérifiez que toutes les connexions soient correc-
tes. Un câblage mal fait peut endommager l’appareil.
