COLLEGAMENTI ELETTRICI
Cavo di alimentazione

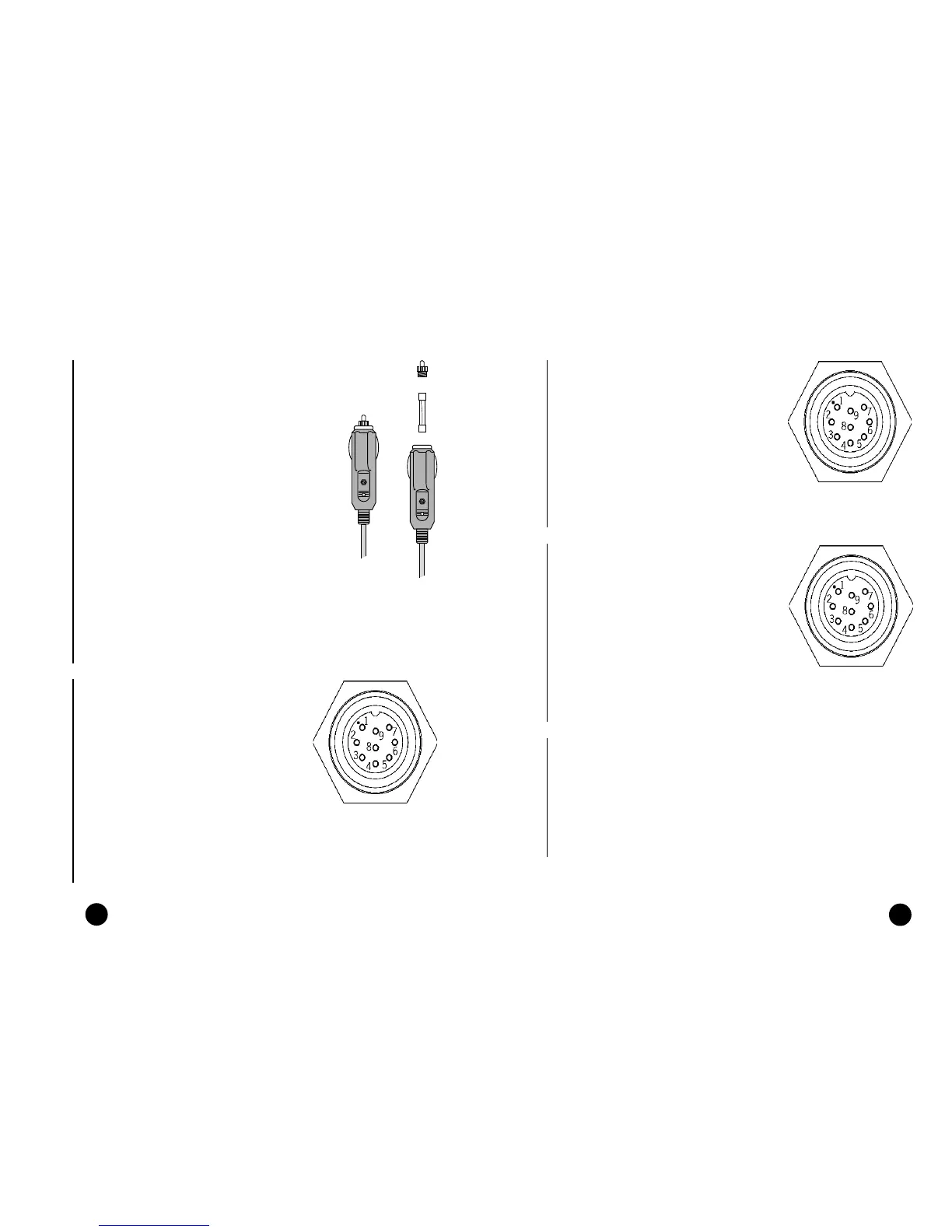

La figura a lato riporta i colori e la polarità
delladattatore per accendisigari. Ladatta-
tore ha un piccolo LED che si accende quan-
do lalimentazione è fornita correttamente.
Se, dopo aver inserito ladattatore nella presa
accendisigari, la luce è spenta:
verificate che la tensione sia presente
sulla presa;
verificate che il fusibile delladattatore sia
funzionante.
Aprite ladattatore e verificate il fusibile. Se
il fusibile è rotto, sostituitelo con un fusibi-
le di caratteristiche simili. NON UTILIZZA-
TE UN CIRCUITO DI BYPASS.
Le caratteristiche del fusibile assicurano che
il circuito di protezione contenuto nel
GEONAV intervenga in caso di corto circui-
to, inversione di polarità e sovratensione.
Se volete evitare di utilizzare ladattatore, le
connessioni interne sono:
rosso (o bianco) + (+ 12V)
nero - (massa)
Connettore e cavo dati
1. Uscita alimentazione ausiliaria (Vaux)
filo rosso Vaux +, 250mA pin 1*
filo nero GND pin 2
2. Ingresso dati GPS Ext./DGPS
filo marrone GPS ext. in + pin 3
filo giallo GPS ext. in - pin 4
3. Uscita dati
filo viola Autopilot out + pin 5
filo bianco Autopilot out - pin 6
4. Ingresso dati ecoscandaglio
filo blu Ecoscand. in + pin 7
filo verde Ecoscand. in - pin 8
CALZA pin 9
* La tensione di Vaux corrisponde alla tensione di ali-
mentazione dellapparato.
Connettore e cavo alimentazione / dati
1. Ingresso alimentazione
filo rosso Vin + (11-18VDC) pin 1
filo nero Vin - pin 2
2. Ingresso dati GPS ext.
filo marrone data in + pin 3
filo giallo data in - pin 4
3. Uscita dati autopilota
filo viola data out + pin 5
filo bianco data out - pin 6
4. Ingresso dati ecoscandaglio
filo blu data in + pin 7
filo verde data in - pin 8
CALZA pin 9
Connettore e cavo alimentazione / dati
1. Ingresso alimentazione
filo rosso Vin + (11-18VDC) pin 1
filo nero Vin - pin 2
2. Ingresso dati GPS ext./DGPS
filo marrone data in + pin 3
filo giallo data in - pin 4
3. Uscita dati autopilota
filo viola data out + pin 5
filo bianco data out - pin 6
4. Ingresso dati sensore vento
/ecoscandaglio
filo blu data in + pin 7
filo verde data in - pin 8
CALZA pin 9
Attraverso luscita Autopilota, i seguenti messaggi provenienti dal GPS
sono inviati ad altri dispositivi: GGA - RMC - ZDA
Il GEONAV aggiungerà i seguenti messaggi: APA - APB - XTE - RMB -
BWC - GLL - VTG
Il cavo dati è incluso nella confezione.
ATTENZIONE: è sempre opportuno verificare lesattezza dei collegamenti, dopo aver effettuato
le connessioni, in quanto cablaggi sbagliati possono danneggiare lo strumento.
Collegamenti elettrici
Plus
Elite
Elite
Cabin
Regatta
Elite
Cabin
Regatta
fusibile
LED
