26
English
5. In
the
Net
wo
rk Adapter List
, select the desired network
connection for the plotter.
6. Click
the
Lan Sca
n
button.

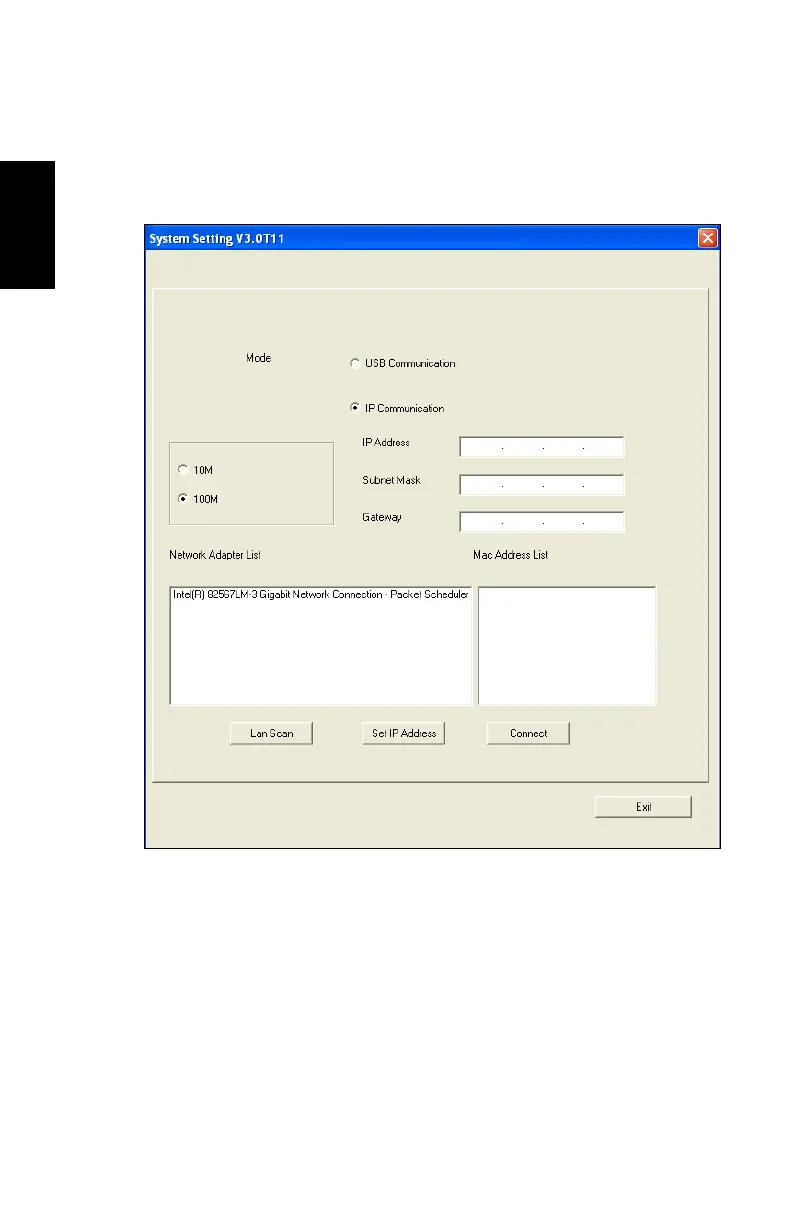

Figure 28. System Setting window, IP Communication
