5
Español
Descripción del sistema
Descripción general del hardware

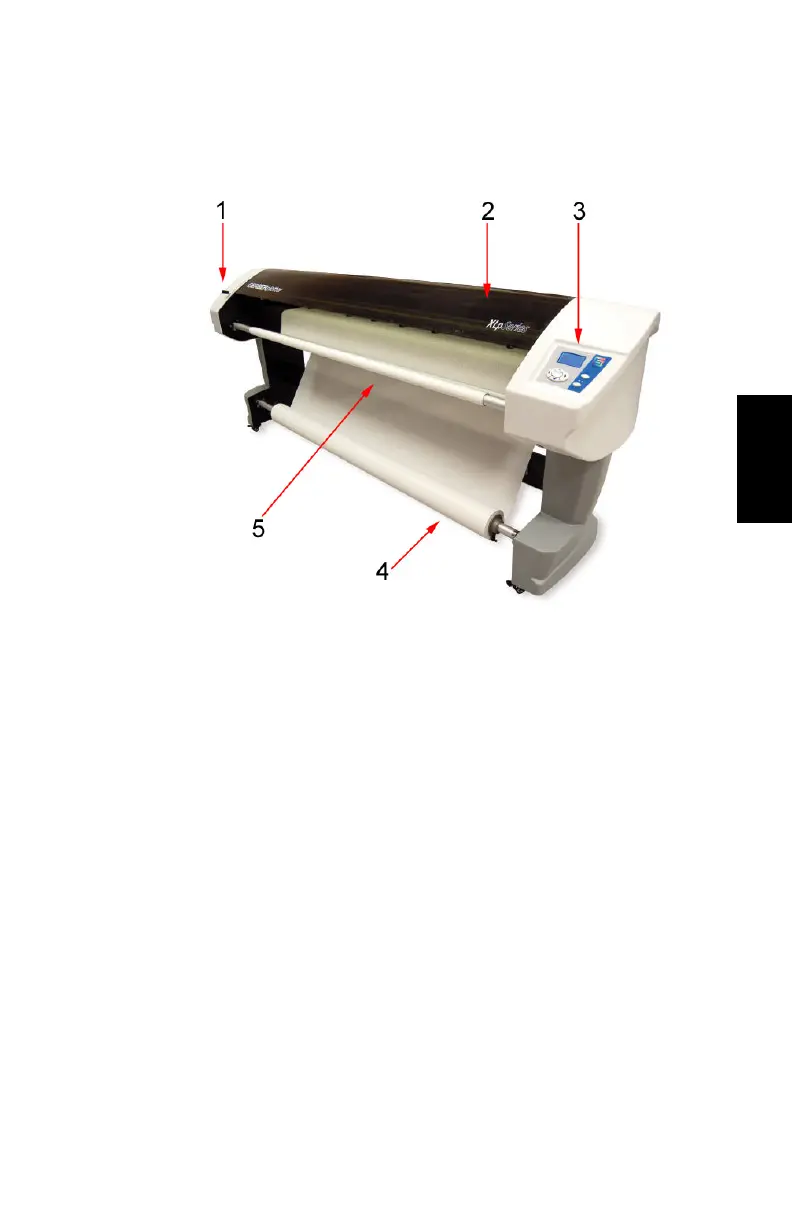

Figura 2. GERBERplotter serie XLp
Claves de la figura y descripción
(1) Palanca de la barra de presión
Esta palanca, que está situada en la
columna lateral izquierda, controla la
barra de presión y los rodillos de
arrastre. La posición INFERIOR es
la posición de funcionamiento
normal, y es la que sujeta el papel
firmemente en su sitio. La posición
SUPERIOR sujeta flojamente el
papel y se utiliza durante la carga
del papel.
(2) Cubierta delantera
Cubre el papel y los cartuchos de
chorro de tinta.
(3) Panel de control
El panel de control controla las
funciones del graficador (Figura 3).
(4) Barra del rodillo de
alimentación
La barra del rodillo de
alimentación sostiene el rollo de
papel y suministra papel al
graficador. Los mandriles del
rodillo de alimentación se
ajustan para dar cabida a
diferentes anchuras de papel.
(5) Barra tensora del papel
El papel puede dejarse caer en
el piso, o enrollarse en la barra
tensora del papel. Este rodillo
motorizado puede configurarse
para girar en sentido horario o
antihorario.
