8 Schweissvorgang Betriebsanleitung IM 160
22
8.2.2 Schweissvorgang
Jegliche mechanische Beschädigung und/oder Verschmutzung der
PTFE -Beschichtung des Heizelementes vermeiden.
Heizelement (2) bei beschädigter PTFE -Beschichtung auswechseln.
Nichtbeachtung beeinträchtigt die Qualität der Schweissverbindung,
siehe Kap. 9.1.

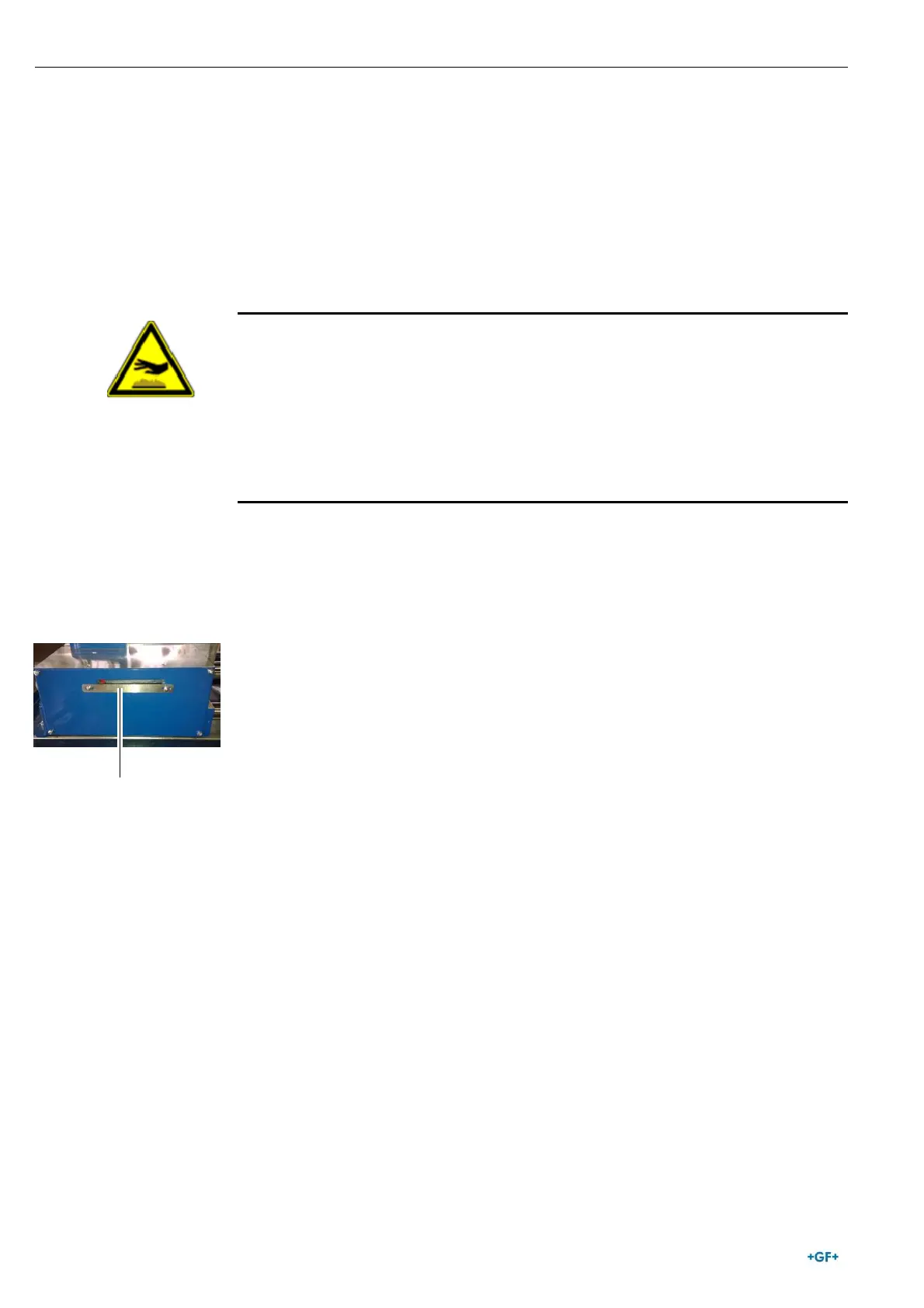

Verbrennungsgefahr!
Aufgeheizter Heizspiegel (210-240 °C)!
Verbrennungsgefahr an den Händen bei Berühren des aufgeheizten
Heizspiegels.
 Aufgeheizten Heizspiegel nicht berühren.
 Heizelement (4) nur am bestehenden Griff fassen.
Schweissparameter siehe Kap. 8.5.
Angleichen (beidseitiger Aufbau des Schweisswulstes)
1. Heizelement (2) in Maschine einschwenken.
2. Durch Drehen des Handrades werden die Stirnflächen auf die
Heizplatte gefahren. Kraft steigern bis die gewünschte Angleichkraft
(F1) auf der Kraftskala (15) abgelesen werden kann. Aufbau der
Angleichkraft gemä
ß Schweisstabelle Kap. 8.5.
3. Feststellen des Handrades mit Klemmhebel (5).
Angleichkraft = Fügekraft
Entlasten (Nach Aufbau des Schweisswulstes absenken des
Angleichdruckes auf den Anwärmdruck)
4. Sobald ein regelmässiger Wulst mit einer Breite entsprechend der
Tabellenwerte erzeugt wurde, wird die Kraft auf die Anwärmkraft (F2)
entsprechend der Tabellenwerte reduziert. Mit der rechten Hand das
Handrad in Position halten, mit der linken Hand den Klemmhebel (5)
öffnen, Krafteinstellung durch vorsichtiges Drehen des Handrades im
Gegenuhrzeigersinn.
5. Feststellen des Handrades mit Klemmhebel (5).
Maschine nicht auffahren!
Rohre müssen im Kontakt mit dem Heizelement bleiben.
6. Timer, mit voreingestellter Anwärmzeit, starten.
Warnung
Hinweis
15
