8.2 Schweissablauf
8.2.1 Vorbereitung der Schweissflächen

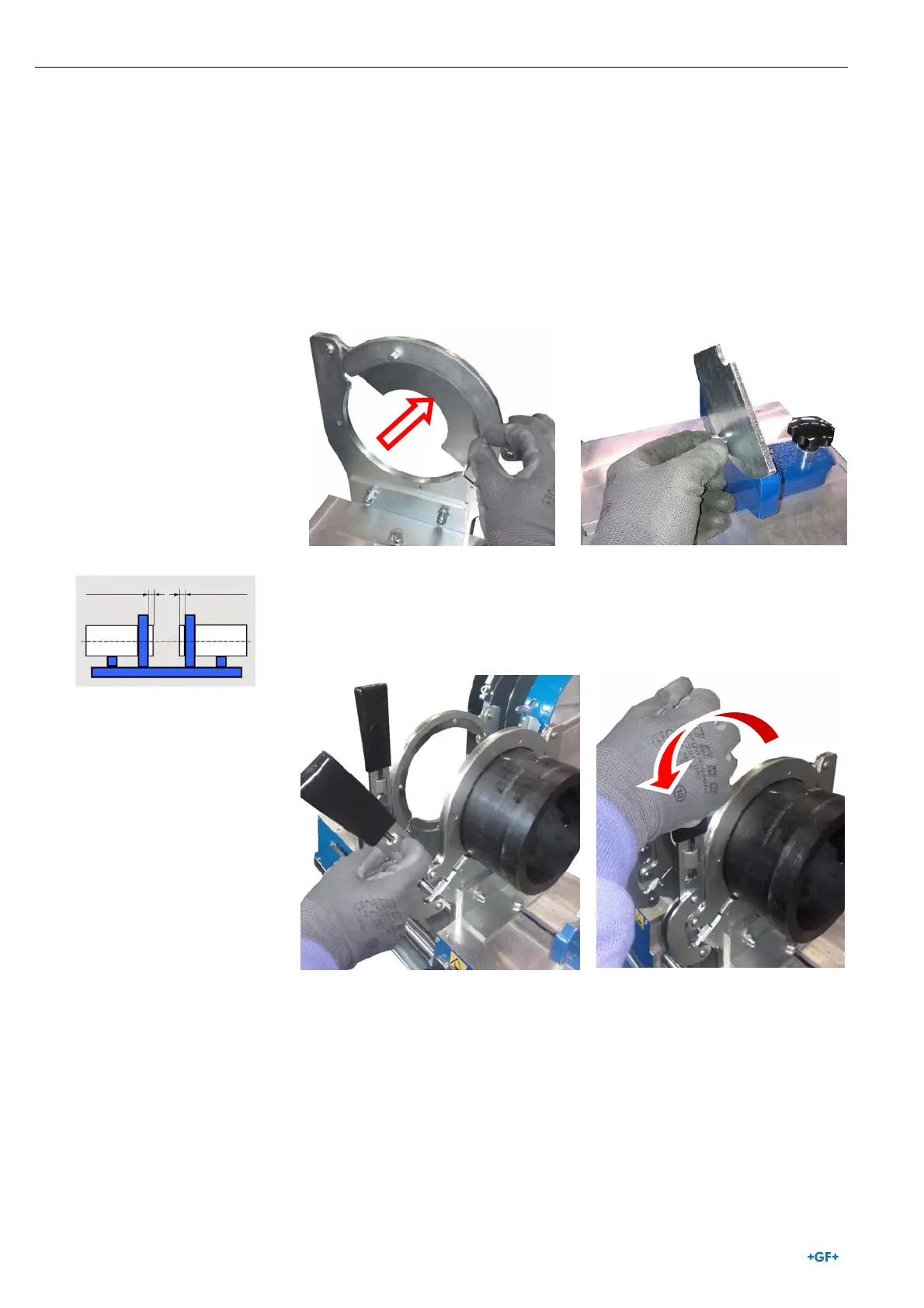

1. Rohr/Rohr, Rohr/Fitting oder Fitting/Fitting in die Grundspannbacken
(8) einspannen. Für das Verschweissen von Rohren und/ oder
Formstücken entsprechende Reduktions-Spanneinsätze in die
Spannelemente und Rohrauflagen (7) einsetzen und fixieren.
2. Zu verschweissende Rohr-/ Fittingsenden ca. 1 cm ab Spannstelle
vorstehend. Legen Sie das Rohr oder Formstück in die Spannstelle,
stellen Sie die Spannkraft am Hebel mittels der Stellschraube
entsprechend ein und schlie
ßen Sie die Spannstelle.
3. Auf genaue axiale Ausrichtung achten.
Wenn erforderlich, kann durch Drehen der Rohre/Fittinge oder durch
Verändern der Spannkraft mittels der Rändelschraube/Spannhebel, eine
günstigere Einspannposition erreicht werden.
Spannung beachten!
4. Hobeleinheit (3) am Netz anschlie
ßen.
Vorsicht
ca. 1
ca. 1
