8 Schweissvorgang
8.1 Grundlagen zum Stumpfschweissen
Beim Heizelement-Stumpfschweissen werden die zu verbindenden Teile
(Rohr/Rohr, Rohr/Fitting oder Fitting/Fitting) im Schweissbereich auf
Schweisstemperatur erwärmt und unter Druck ohne Verwendung von
Zusatzwerkstoffen verschweisst.
Die Heizelement-Stumpfschweissverbindung erfolgt mit einem
kontrollierbaren Angleichdruck. Siehe Druck-/Zeit-Tabellen, ab Kap. 8.5, S.
25.
Es können nur gleiche Werkstoffe verschweisst werden.
Die Wanddicken im Schweissbereich müssen gleich dick sein.

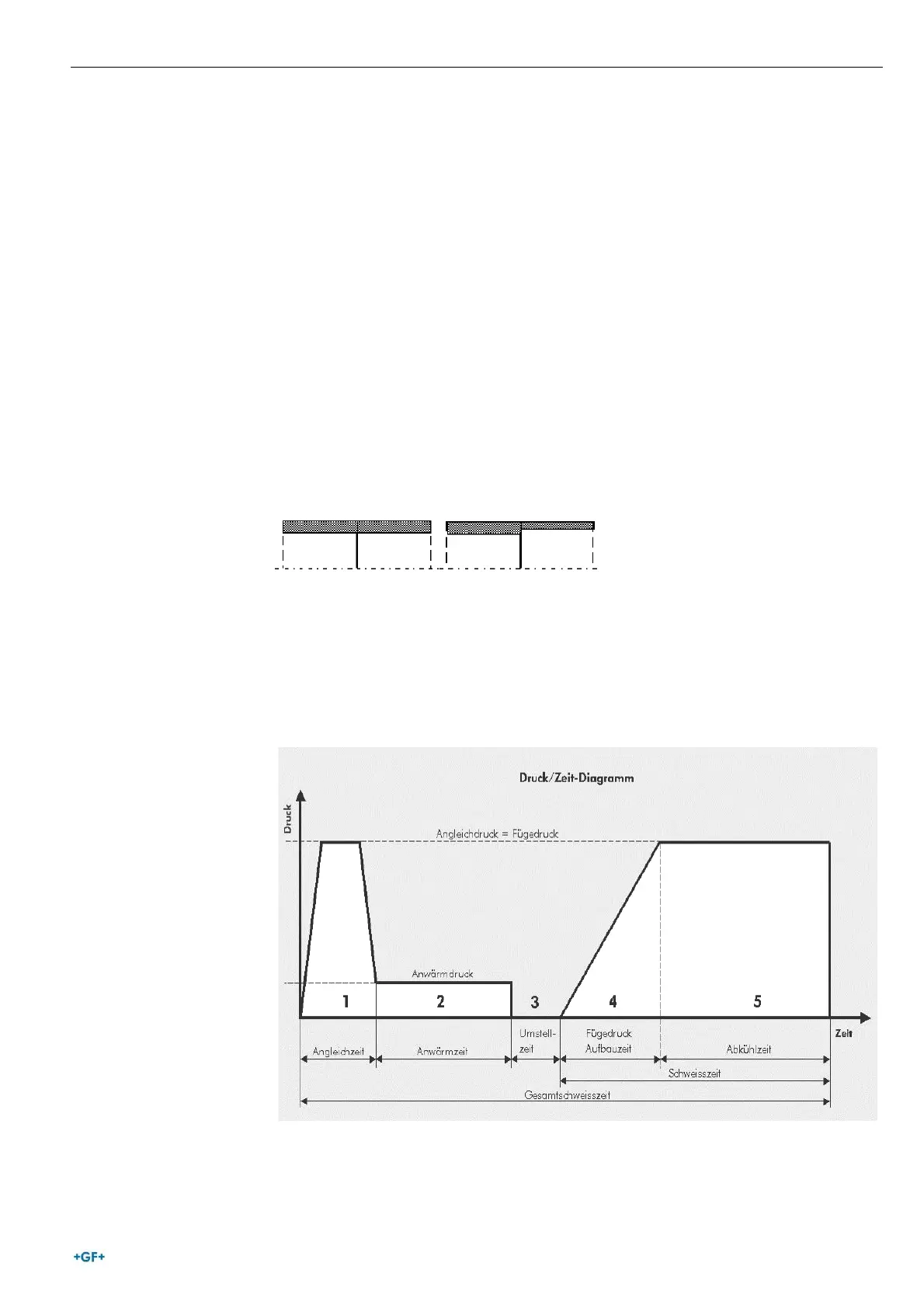

Richtig Falsch
Nur gleiche Wanddicken im
Schweissbereich!
Angleich- und Fügedruck ist identisch. Der Anwärmdruck liegt tiefer und
ist mindestens so gro
ß, dass die Rohre/Fittings im Kontakt mit dem
Heizelement bleiben.
Hinweis
