GF IM 160 - Beispiel; Visuelle Prüfung der Schweissnaht

8 Schweissvorgang Betriebsanleitung IM 160
24

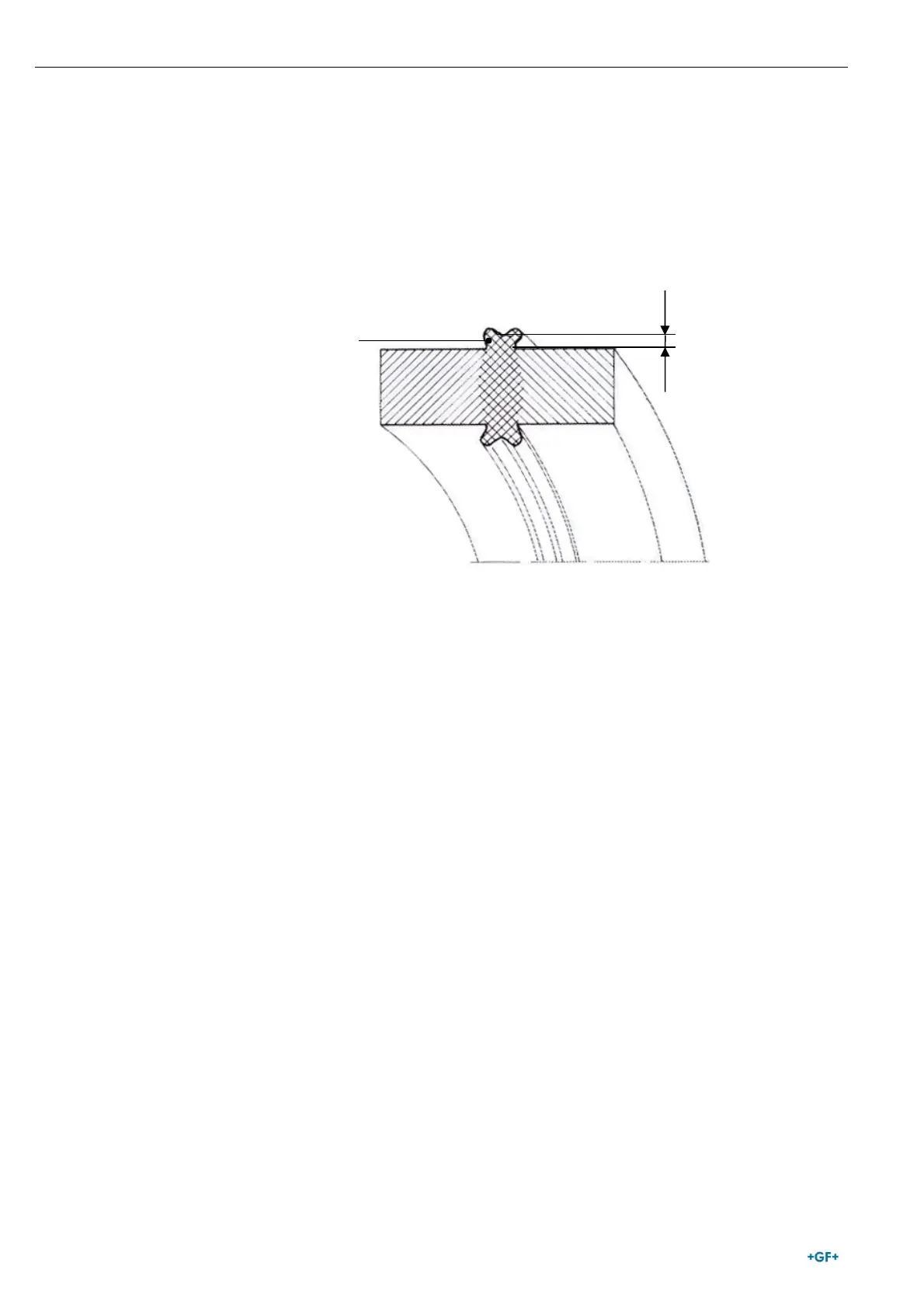

8.3 Visuelle Prüfung der Schweissnaht
Naht unmittelbar nach dem Ausspannen der Schweissverbindung visuell
bezüglich des korrekt ausgebildeten Doppelwulstes und des k -Masses
prüfen.
8.4 Beispiel
Rohr/Fitting PE 100 Heizelementtemperatur 220°C
Rohr-
Außendurchmesser
50 mm Wanddicke 4,6 mm
Druckstufe SDR 11
Angleichen
mit einem Kraft von 10 daN bis Wulsthöhe von 1,0 mm
erreicht (Spalte 1)
Anwärmen
während 46 s mit einen Kraft bis zu 1 daN (Spalte 2)
Umstellen
innerhalb max. 5 s (Spalte 3)
Fügen
während max. 5 s (Spalte 4)
Abkühlen
während 6 min (Spalte 5)
Gleichmässi
g
er
Doppelwulst
k > 0
