14
IT

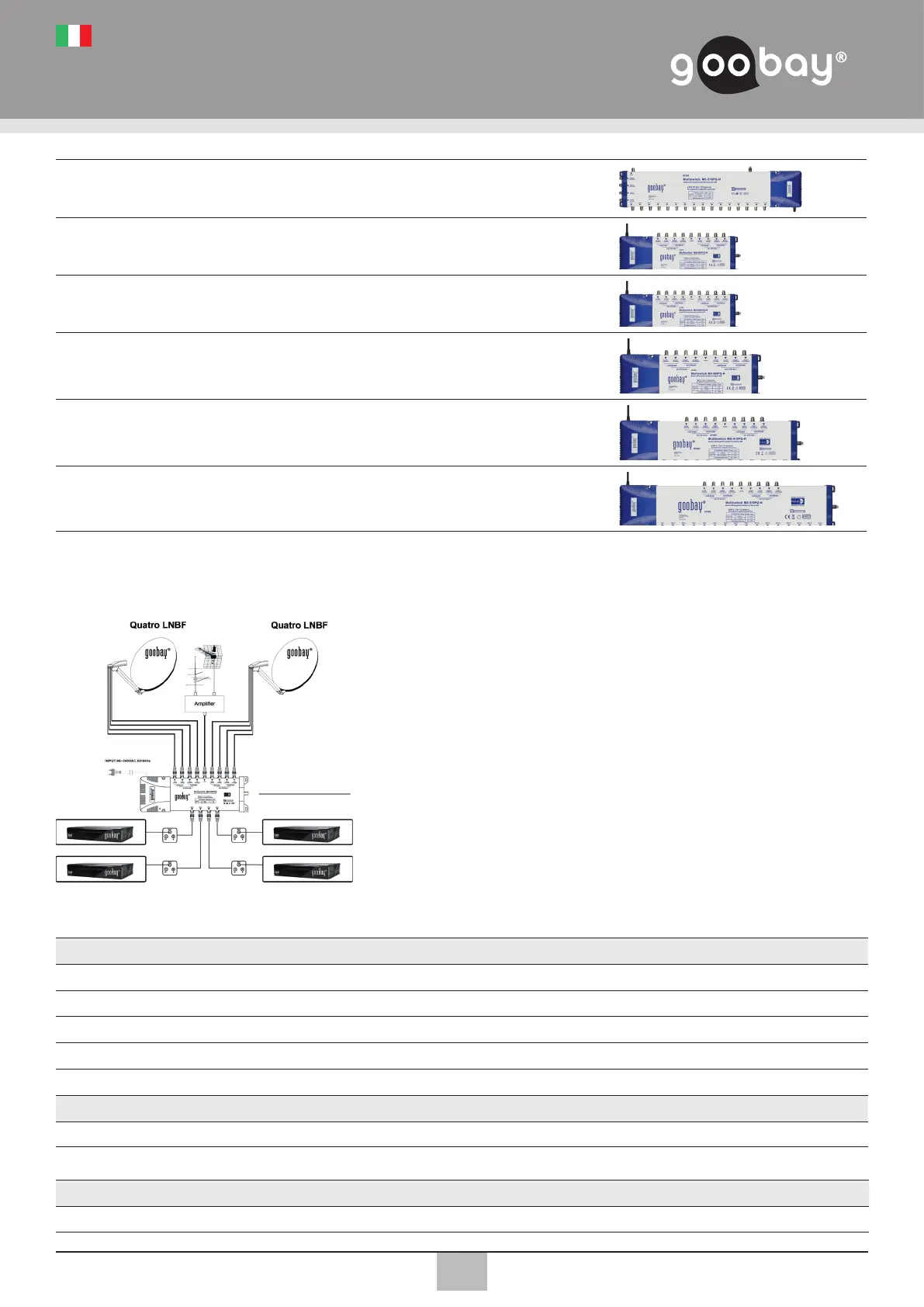

ISTRUZIONI PER L‘USO PER SAT MULTISWITCHES
MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N E
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N
67263 SAT Multiswitch 5/16 MS-516PQ-N
67264 SAT Multiswitch 9/04 MS-904PQ-N
67265 SAT Multiswitch 9/06 MS-906PQ-N
67266 SAT Multiswitch 9/08 MS-908PQ-N
67267 SAT Multiswitch 9/12 MS-912PQ-N
67268 SAT Multiswitch 9/16 MS-916PQ-N
4 Collegamento e Funzionamento
4.1 Collegamento
Sistema satellitare LNBs - Ingresso
Massa
Ricevitore - Uscite
1. Collegare il dispositivo a terra.
2. Collegare i dispositivi di input
(LNB).
3. Collegare i dispositivi di output
(Ricevitori).
4. Collegare il dispositivo alla rete
elettrica.
Schema di collegamento
4.2 Mappatura dei collegamenti possibili
Ingressi Descrizione Banda
LNB-D = Alta/H (18/22 kHz) Banda alta orizzontale
LNB-C = Alta/V (13/22 kHz) Banda alta verticale
LNB-B = Bassa/H (18 V / 0 Hz) Banda bassa orizzontale
LNB-A = Bassa/V (13 V / 0 Hz) Banda bassa verticale
TERR. = antenna terrestre
Ingressi Descrizione
REC 1–X = Uscite a ricevitori
4.3 Diagramma dei collegamenti
Polarità Banda Collegamento TenTensione
Polarità orizzontale Banda alta H / H 18V + 22kHz
