15
IT
ISTRUZIONI PER L‘USO PER SAT MULTISWITCHES
MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N E
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

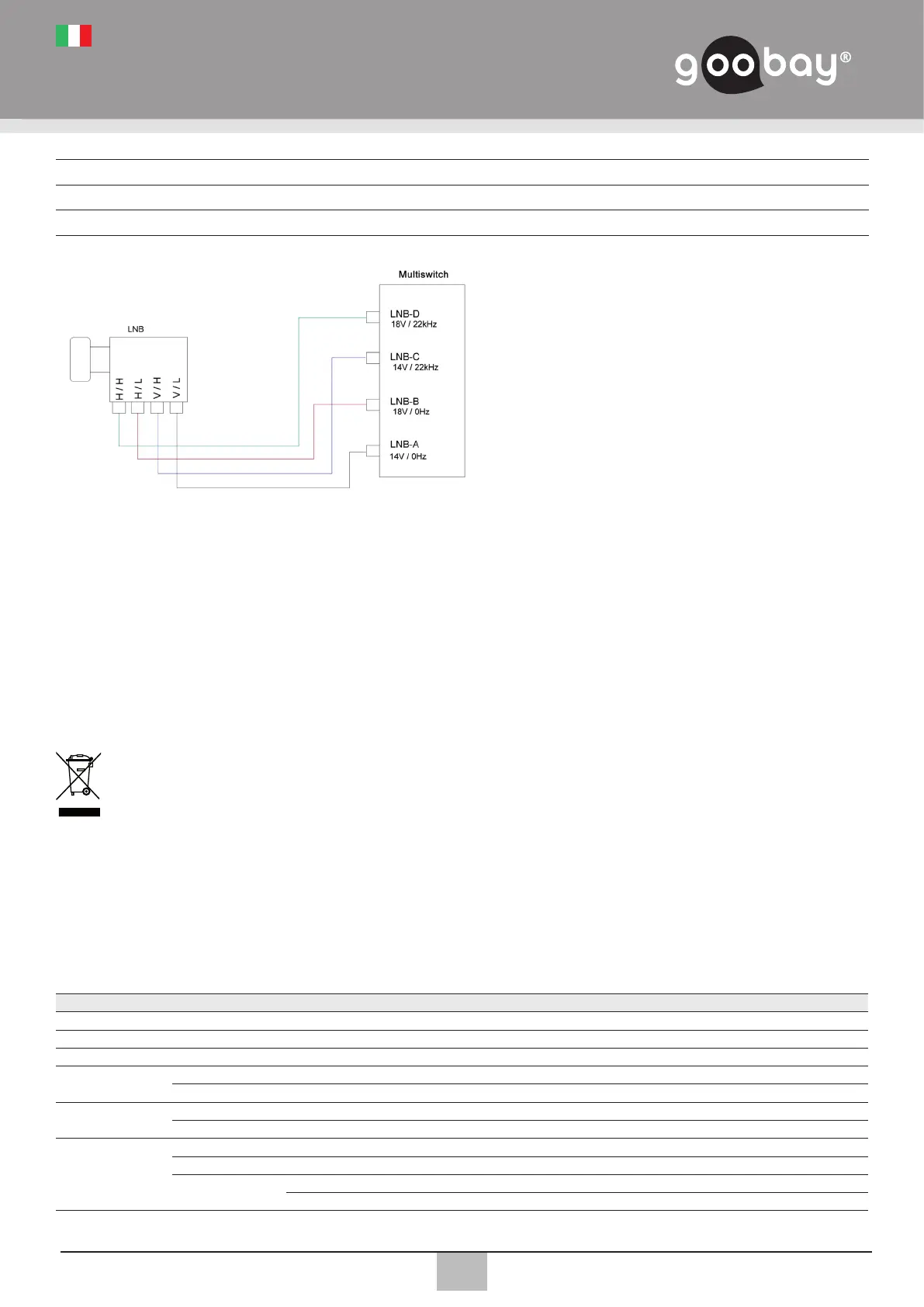

Polarità orizzontale Banda bassa H / L 18V+ 0kHz
Polarità verticale Banda alta V / H 14V + 22kHz
Polarità verticale Polarità verticale V / L 14V + 0kHz
Confronto etichette:
13-14V/0Hz verticale / bassa (V/L)
equivale a bassa / verticale (L/V)
17-18V/0Hz orizzontale / alta (H/L)
equivale a bassa / orizzontale (L/H)
13-14V/22kHz verticale / alta (V/H)
equivale ad alta / verticale (H/V)
17-18V/22kHz orizzontale / alta (H/H)
equivale ad alta / orizzontale (H/H)
5 Istruzioni operative
• Regolare il sistema satellitare con precisione! Questo è importante per la ricezione senza interferenze.
• Collegare i terminatori ad ingressi e uscite che non sono in uso secondo la norma EN 50083-2.
• Prestare attenzione ai livelli massimi di uscita (Speciche).
• Prestare attenzione alle norme e disposizioni in materia di messa a terra e di compensazione del potenziale (EN 50083-1, EN
60728-11).
6Garanziaeresponsabilità
• Poiché il produttore non ha alcuna inuenza sull’installazione, la garanzia si applica solo al prodotto stesso.
• Il produttore non è responsabile per i danni alle persone o alle proprietà provocati da installazione, uso o manutenzione inap
propriata, o diversa dalle istruzioni di questo manuale.
• Ci riserviamo il diritto di apportare modiche al dispositivo, all’imballaggio ed al Manuale d’uso.
7 Istruzioni sullo smaltimento
Solo membri dell‘UE:
In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed elettroniche non devono essere smaltite insieme
ai riuti urbani. I componenti devono essere riciclati o smaltiti separatamente. Diversamente le sostanze contaminanti e
pericolose possono inquinare l’ambiente.
Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche presso punti di raccolta pubblici oppure
presso il rivenditore o il produttore al termine della loro durata utile. Devono anche essere osservate tutte le leggi e le normative
locali. Il simbolo apposto sul prodotto, nel manuale o sulla confezione richiama l’attenzione su questi termini. Con questo tipo di
raccolta differenziata e smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione dell’ambiente.
Direttiva WEEE: 2012/19/EU
WEEE No: 82898622
8Speciche
Articolo 67260 67261 67262 67263
Frequenza 47-2150 MHz
Ingressi 4 SAT + 1 TERR
Uscite 6 8 12 16
Perdita collegamento
Terr 47-862MHz -1 dB 0 dB -1 dB
Sat 47-2150MHz -5 dB 6 dB -5 dB
Linearità
Terr 47-862MHz ±2 dB
Sat 47-2150MHz ±2 dB
Isolamento
Terr / Sat 30 dB
Sat / Terr 30 dB
Polarità incrociata H/V (Sat)
Uscita - Uscita
Terr 47-62MHz 28 dB
Sat 47-150MHz 30 dB
