Goobay MS-506PQ-N User Manual

2
67264 SAT Multiswitch 9/04 MS-904PQ-N
67265 SAT Multiswitch 9/06 MS-906PQ-N
67266 SAT Multiswitch 9/08 MS-908PQ-N
67267 SAT Multiswitch 9/12 MS-912PQ-N
67268 SAT Multiswitch 9/16 MS-916PQ-N
4 Anschluss und Bedienung
4.1 Anschluss
Satellitenschüssel-LNBs - Eingänge
Erdung
Receiver - Ausgänge
1. Schließen Sie den Erdungsan-
schluss an.
2. Schließen Sie die Eingangsge-
räte (LNBs) an.
3. Schließen Sie die Ausgangsge-
räte (Receiver) an.
4. Schließen Sie das Netzteil an.

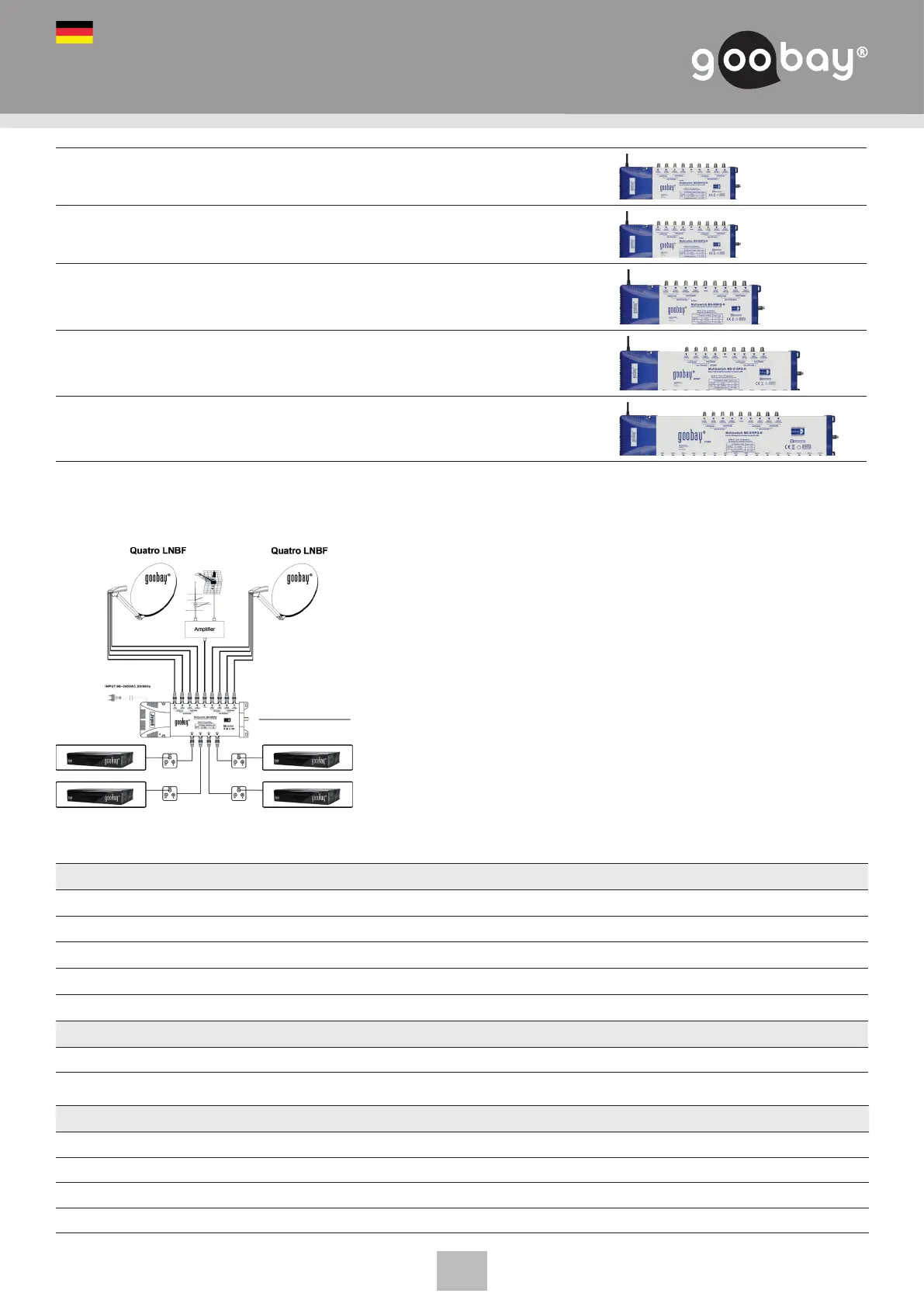

Anschlussskizze
4.2 Zuordnung möglicher Anschlussbezeichnungen
Eingänge Bezeichnung Band
LNB-D = High/H (18/22 kHz) Horizontales High Band
LNB-C = High/V (13/22 kHz) Vertikales High Band
LNB-B = Low/H (18 V / 0 Hz) Horizontales Low Band
LNB-A = Low/V (13 V / 0 Hz) Vertikales Low Band
TERR. = terrestrische Antenne
Eingänge Bezeichnung
REC 1–X = Ausgänge zu Receivern
4.3 Anschlussskizze
Polarität Band Kürzel Spannung
horizontale Polarität High Band H / H 18V + 22kHz
horizontale Polarität Low Band H / L 18V + 0kHz
vertikale Polarität High Band V / H 14V + 22kHz
vertikale Polarität Low Band V / L 14V + 0kHz
DE
BETRIEBSANLEITUNG FÜR SAT-MULTISCHALTER
MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N UND
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N
