Istruzioni per l‘uso
48 49

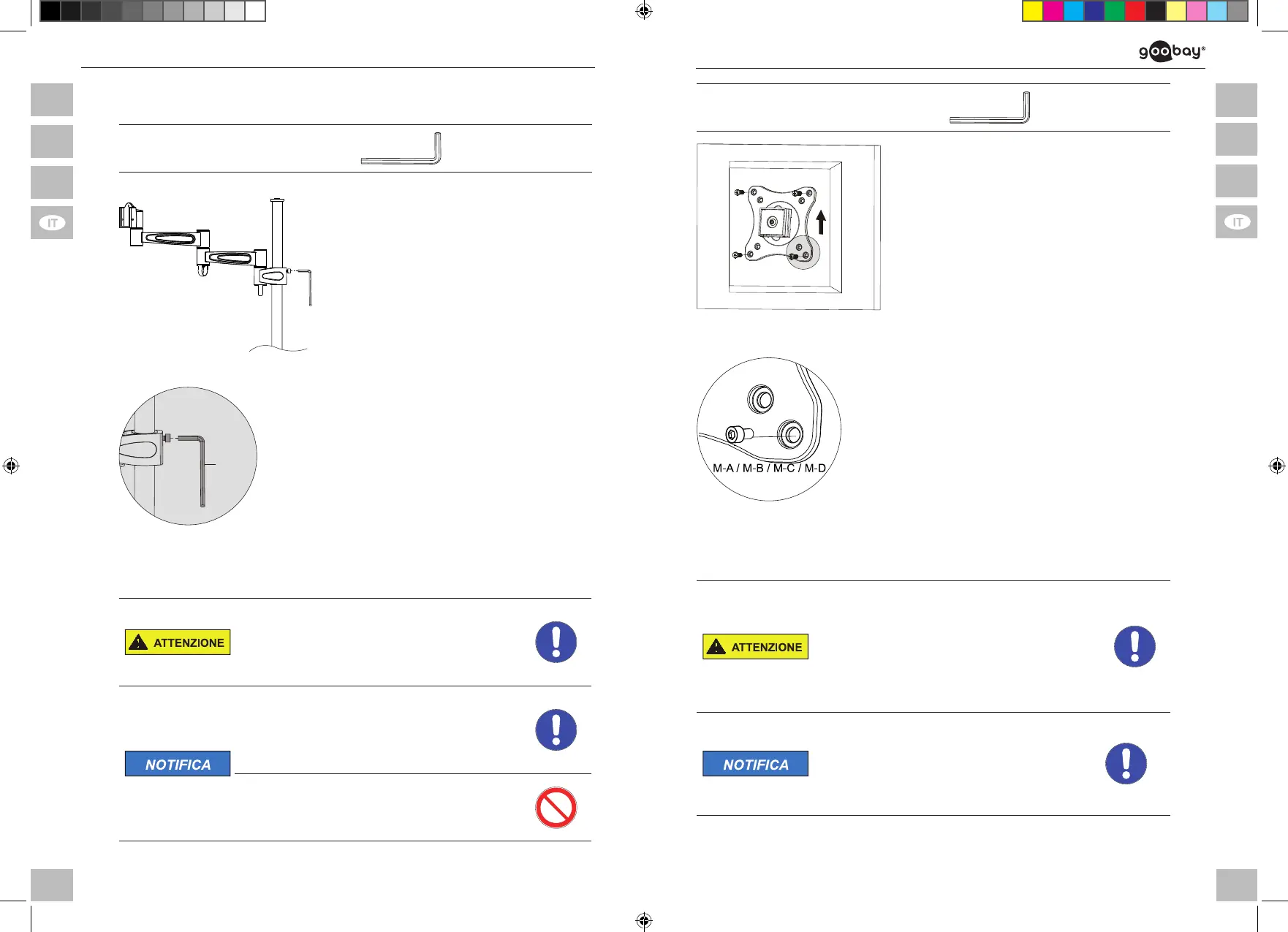

4.3 Adeguare il pole di montaggio
Chiave a brugola 5mm F
1. Allentare la vite a brugola pochi
ruotandolo in senso antiorario.
      2. Regolarel‘altezzapreferita.
In questo caso agire dalle dimensioni del
vostro schermo piatto.
Fig. 3 6: Adeguare il pole di montaggio
3. Fissare la vite a brugola della piastra
VESA ruotandola in senso orario.
F
Fi g . 3 7: Fissare la piastra VESA
4.4 Montare lo schermo piatto
Pericolo di lesioni da incespicamento
e caduta
>> Collocare, trasportare ed installare il
prodotto, sue parti ed accessori in modo
sicuro.
Rischio di danni materiali a causa di
procedure inappropriate
>> Utilizzare solo una forza moderata per
stringere le viti in modo da evitare di
danneggiarelalettatura.
>>
>>
Non collocare MAI lo schermo sulla parte
anterioredurantel‘installazione!
Non danneggiare lo schermo piatto con
viti troppo lunghe.
Tab. 42: Montare lo schermo piatto
Chiave a brugola 3mm D
1. Appoggiare lo schermo
piatto in verticale su una
      superciemorbidaedi
grandi dimensioni, oppure
ad un muro, e proteggerlo
      dagraferibaltamento.
Fig. 3 8: Montare lo schermo piatto 1
2. Attaccare la Piastra VESA (B)
con le viti sugli schermi piatti
posteriori laterali.
L‘installazione è possibile solo con
piatti spalle a schermo piatto.
Fig. 39: Montare lo schermo piatto 2
4.5  Montaggio,ssaggioebloccaggiodelloschermopiatto
Pericolo di lesioni da incespicamento
e caduta
>>
>>
Collocare, trasportare ed installare il
prodotto, sue parti ed accessori in modo
sicuro.
Quando si lavora con pesi, proteggere sé
stessi ed il luogo di lavoro, e farsi aiutare
da una seconda persona.
Pericolo di danni materiali provocati
da condizioni ambientali inappropriate
>> Lasciarespaziosufcienteintornoal
prodottoedall‘interosistemaper
garantireun‘adeguataventilazioneela
mobilità.
Ta b . 4 3 : Montaggio, ssaggio e bloccaggio dello schermo piatto
