8
9

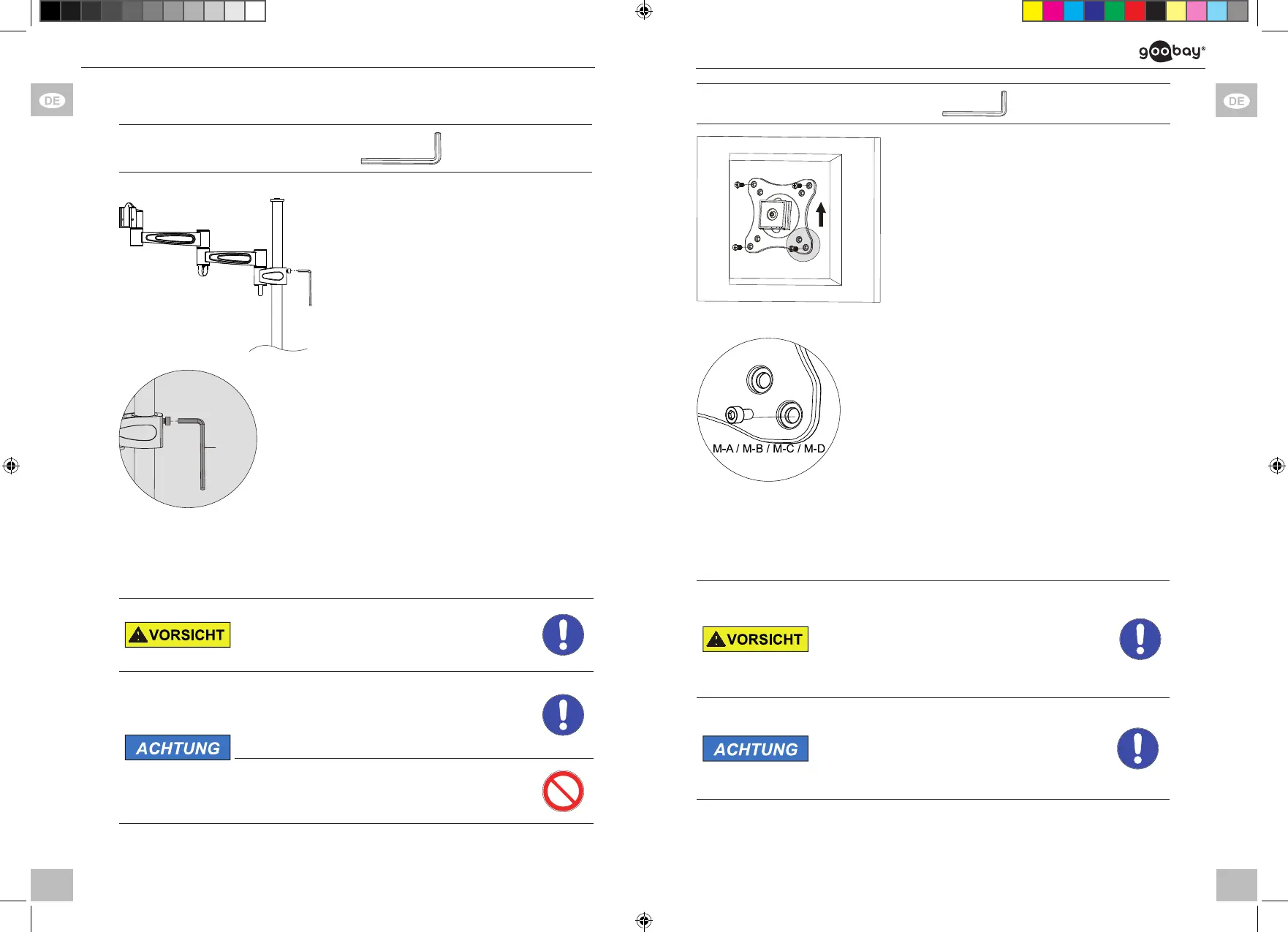

4.3 Einstellen der Stangeneinheit
Innensechskant-Schlüssel
5mm
F
1. Lösen Sie die Innensechskant-
Schraube etwas durch Drehen
gegen den Uhrzeigersinn.
2. Stellen Sie die gewünschte Höhe ein.
Richten Sie sich hierzu nach der Größe
Fig. 3 : Einstellen der Stangeneinheit
Ihres Flachbildschirms.
3. Fixieren Sie die Innensechskant-
Schraube der VESA-Plattenhalterung
durch Drehen im Uhrzeigersinn.
F
Fi g. 4: Fixieren der VESA-Plattenhalterung
4.4 Flachbildschirmmontage
Verletzungsgefahr durch Stolpern und
Sturz
>> Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
Sachschaden durch ungeeignete Vorge-
hensweise
>> Beim Anziehen von Schrauben mäßige
Kraft aufwenden, um Gewinde nicht zu
beschädigen.
>>
>>
FlachbildschirmNIEachaufdenBoden
legen.
Flachbildschirm nicht durch zu lange
Schrauben beschädigen.
Ta b . 6 : Flachbildschirmmontage
Innensechskant-Schlüssel
3mm
D
1. Lehnen Sie den Flachbild-
schirm vertikal gegen eine
weiche,großächigeUnterla-
ge oder eine Wand und
sichern Sie ihn gegen Kratzer
und Umkippen.
Fig. 5 : Flachbildschirmmontage 1
2. Montieren Sie die VESA-Platte
(B) mit den zu Ihrem Flachbild-
schirm passenden Schrauben
an der Flachbildschirmrücksei-
te.
Die Montage ist nur mit achen
Flachbildschirmrückseiten möglich.
Fig. 6 : Flachbildschirmmontage 2
4.5 Einhängen, Sichern und Abschließen des Flachbildschirms
Verletzungsgefahr durch Stolpern und
Sturz
>>
>>
Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den
Arbeitsort sichern und von zweiter Person
helfen lassen.
Sachschaden durch ungeeignete Umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigebereich ausreichend
Platz für gute Belüftung und Beweglichkeit
lassen.
Ta b . 7: Einhängen, Sichern und Abschließen des Flachbildschirms
63496+63497_manual_V4.indd 8-9 28.05.2018 16:02:44
