02 Installation Instructions User Manual V1.6-2022-01-05

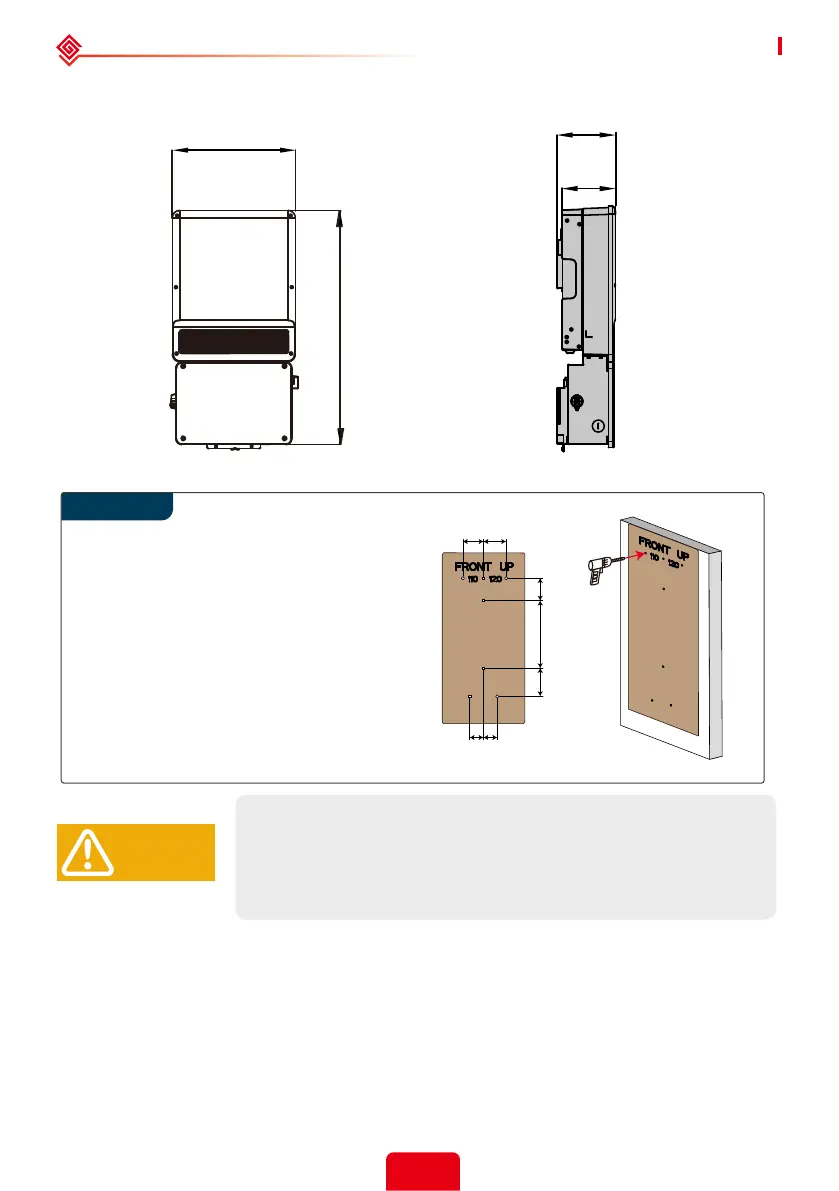

Step 1
70mm 70mm
110mm 120mm
120mm
359mm
150mm
（4.33 in.）（4.72 in.）
（4.72 in.）
（5.91 in.）
（2.76 in.）（2.76 in.）
（14.13 in.）
Take out the mounting template which
is to locate the hole position of the wall
mounted brackets.
Fix the mounting template on the wall
which is suitable for installation of
inverter.
Please drill 7 holes on the wall according
to the size on the mounting template.
(8mm*1 in diameter, and 80mm*2 in
depth).
*1. 8mm=0.31 in.
*2. 80mm=3.15 in.
Avoid drilling holes in walls which with cables inside or on the back.
Make sure the hole positions are horizontal and vertical.
Évitez de percer des trous dans les murs qui avec des câbles à l’intérieur
ou à l’arrière.
Assurez-vous que les positions de trou sont horizontales et verticales.
WARNING!
791mm
415mm
192mm
175mm
（16.34 in.）
（7.56 in.）
（6.89 in.）
（31.14 in.）
