ENSAMBLE DE LA CABEZA DE DESCARGA
ELEMENTO DESCRIPCIÓN
600 CABEZA DE DESCARGA
601 SOPORTE DE MOTOR
608 EJE SUPERIOR
610 ENSAMBLE DE ACOPLAMIENTO
616 CAJA DE SELLO
617 COJINETE DE CAJA DE SELLO
620 SELLO MECÁNICO
637 BRIDA DE LA COLUMNA
779 JUNTA DE CAJA DE SELLO
ENSAMBLE DE COLUMNA
642 TUBO DE COLUMNA
645 ACOPLAMIENTO DE COLUMNA
646 EJE INTERMEDIO
649
ACOPLAMIENTO DEL EJE
INTERMEDIO
652 RETENEDOR DE COJINETE
656
COJINETE DEL EJE
INTERMEDIO
ENSAMBLE DE LOS TAZONES
660 EJE DE TAZONES
661 TAZÓN DE DESCARGA
664 COJINETE DE DESCARGA
670 TAZÓN INTERMEDIO
672 COJINETE DEL TAZÓN INTERM.
673 IMPULSOR
677 SEGURO CÓNICO
680 ANILLO DE DESGASTE (OPCIONAL)
760 PERNO HEXAGONAL
692 ANILLO PROTECTOR
688 TAZÓN/CAMPANA DE SUCCIÓN
690 COJINETE DE SUCCIÓN
698 COLADOR DE SUCCIÓN
747 TAPÓN

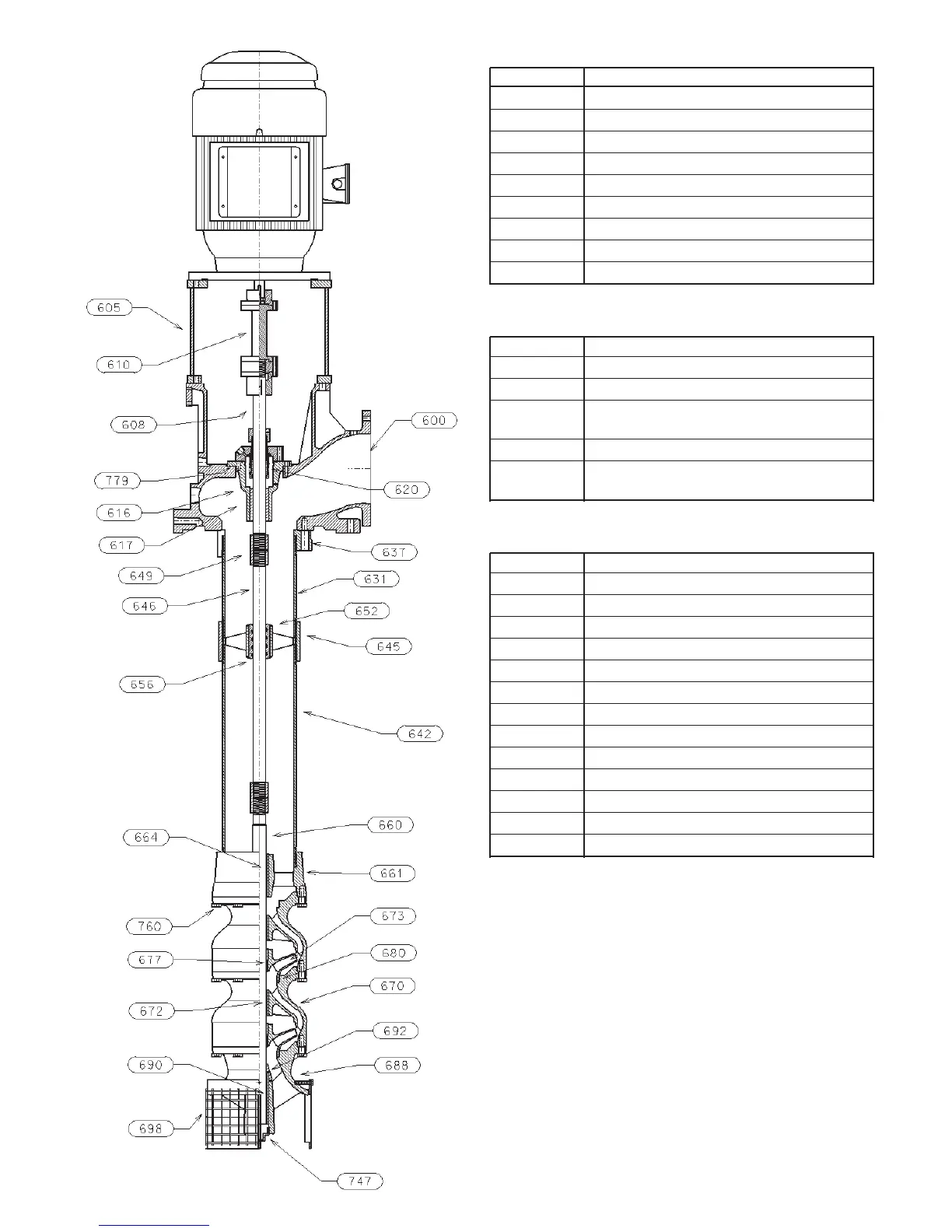

Figura 1 Bomba de eje intermedio abierto con
tubo de columna roscada
