Goulds MODEL VIT - Page 44

44
ENSAMBLE DE LA CABEZA DE DESCARGA
ELEMENTO DESCRIPCIÓN
600 CABEZA DE DESCARGA
608 EJE SUPERIOR
610 ENSAMBLE DE ACOPLAMIENTO
616 CAJA DE SELLO
617 COJINETE DE CAJA DE SELLO
620 SELLO MECÁNICO
ENSAMBLE DE COLUMNA
642 TUBO DE COLUMNA
645 ACOPLAMEINTO DE COLUMNA
646 EJE INTERMEDIO
649
ACOPLAMIENTO DE EJE
INTERMEDIO
652 RETENEDOR DEL COJINETE
656 COJINETE DEL EJE INTERMEDIO
ENSAMBLE DE TAZÓN
660 EJE DEL TAZÓN
670 TAZÓN INTERMEDIO
672 COJINETE DEL TAZÓN INTERM.
673 IMPULSOR
677 SEGURO CÓNICO
680 ANILO DE DESGASTE (OPCIONAL)
760 PERNO HEXAGONAL
692 ANILLO PROTECTOR
688 TAZÓN/CAMPANA DE SUCCIÓN
690 COJINETE DE SUCCIÓN
698 COLADOR DE SUCCIÓN
747 TAPÓN

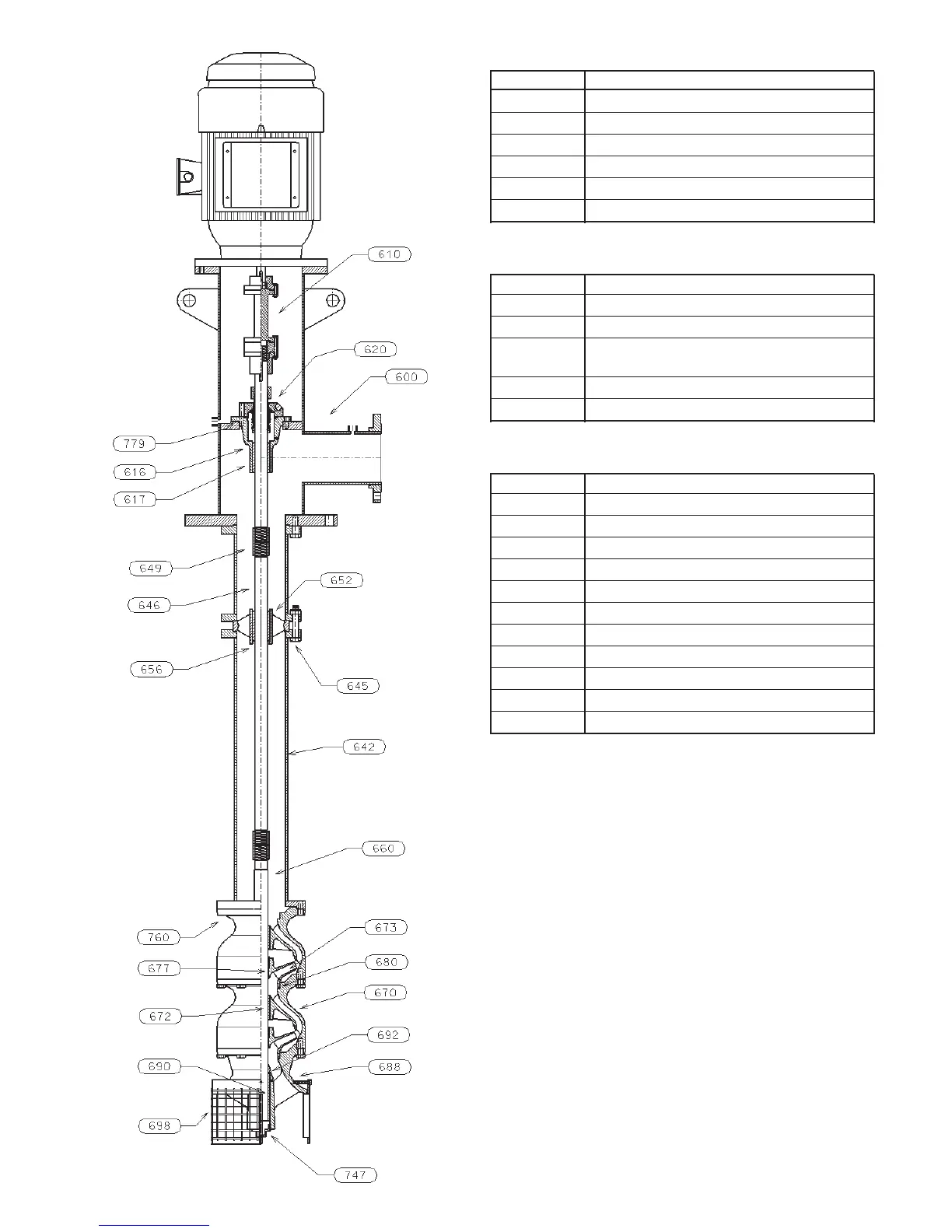

Figura 2 Bomba de eje intermedio abierto
con columna embridada
