309687 5
1
34
2
9600A
WARNING ADVERTENCIA
AVERTISSEMENT

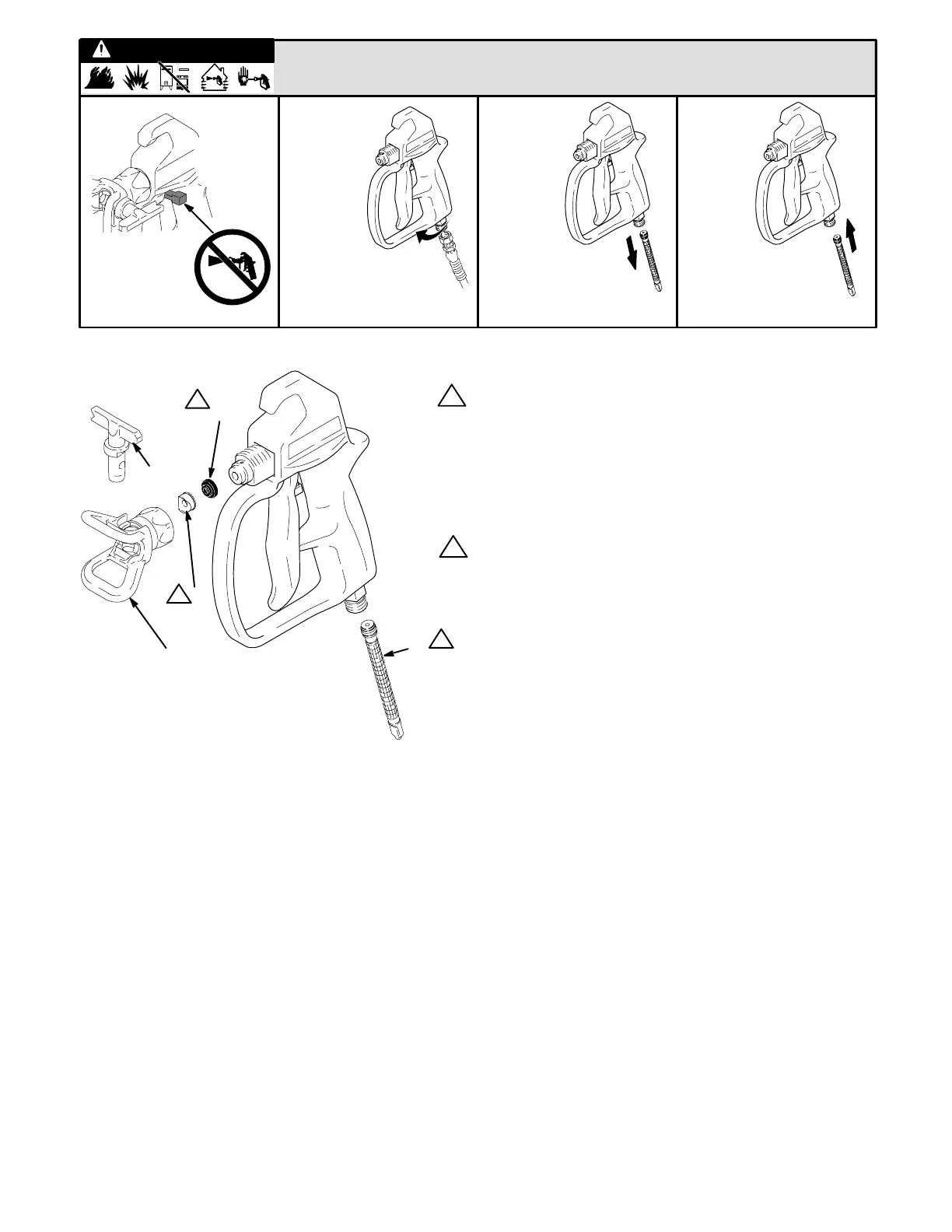

Unscrew
hose /
Destornille la
manguera /
Dévisser
le flexible
Remove filter /
Retire el filtro /
Enlever le
filtre
Insert filter /
Inserte el
filtro /
Introduire
le filtre
Changing Easy Access Filter / Cambio del filtro Easy Access /
Remplacement du filtre à accès facile
Parts / Service Drawing
1
5a
5b
6
SG1: Model
1
1
2
2
Parts List
Ref.
No. Part No. Description Qty.
3n 244514 FILTER, 2-pack, 60 & 100 mesh 1
5 243004 KIT, repair, gasket (includes 5a and 5b)
5an GASKET, tip; black rubber 1
5bn SEAT, cylinder 1
6n 286515 TIP, spray,
0.015 in. (0.381 mm) orifice;
10 to 12 in. (254 to 304.8 mm) fan
(includes 5a and 5b) 1
7n 243161 GUARD, RAC5; 7/8 in. (22 mm) thread 1
n Keep these spare parts on hand to reduce down time.
n Tener estas piezas a mano para reducir el período de inactividad del
sistema.
n Garder ces pièces de rechange à portée de la main pour réduire les
temps morts.
3
7
A wallet card with user instructions and
information for physicians treating injection
injuries is packaged with this gun. For free
extras, call 1–800–854–4025 and ask for
Part No. 179960.
La tarjeta de bolsillo con instrucciones para
el usuario e información sobre el
tratamiento médico de las lesiones por
inyección viene incluida con el pistola.
Guarde esta tarjeta. (No. de pieza 179960).
L’emballage du pistolet comprend une carte
aide-mémoire qui fournit des instructions à
l’utilisateur et des renseignements aux
médecins pour traiter les blessures dues à
l’injection de fluides. (Pièce # 179960).
Always replace the gasket and seat (included with tip) when you
replace a worn spray tip. See Installing the Tip, page 4.
Siempre reemplace la empaquetadura y el asiento (incluidos
con la boquilla) cuando reemplace una boquilla desgastada. Vea
Instalación de la boquilla en la página 4.
Toujours remplacer le joint d’étanchéité et le siège (inclus avec
la buse) lorsqu’on remplace une buse usée. Voir Installation de
la buse à la page 4.
Clean the spray gun fluid filter with compatible solvent and a brush
every time you flush the system.
Limpie el filtro de fluido de la pistola pulverizadora con un disolven-
te compatible y una brocha cada vez que enjuague el sistema.
Nettoyer le filtre à fluide du pistolet à l’aide d’un solvant compatible
et d’une brosse à chaque vidange du système.
