REASSEMBLY / REMONTAGE
ZUSAMMENBAUEN / MONTAJE
3.
4.
44
OR
OU
ODER
O

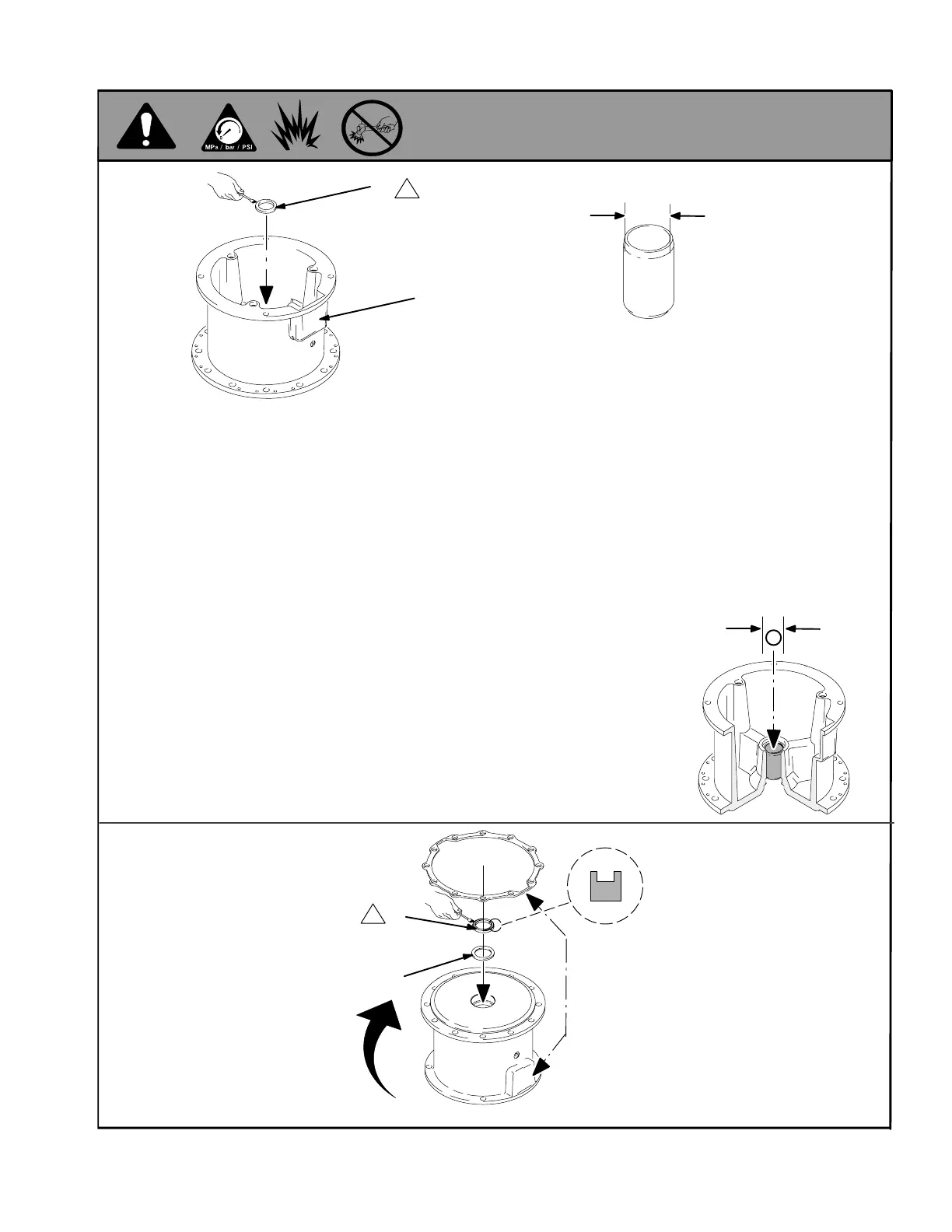

Reinstall wiper seal (44) in base (47).
Remettre le joint racleur (44) sur l’embase (47).
Abstreifdichtung (44) in Gehäuse (47) einbauen.
Vuelva a instalar la junta del frotador (44) en la base (47).
1
1.375” (35mm) Inner diameter / Diam. int. 1,375” (35mm)
1,375” (35 mm) Durchmesser / 35 mm (1,375” ) de diámetro interno
If bearing was removed reinstall new bearing (Graco part no. 189059). The
top edge of bearing must be flush with shoulder of packing cavity. Grease
and press–fit wiper seal (44) in base (47).
Si le palier a été démonté, remettre un palier neuf (Graco réf. no 189059). Le
bord supérieur du palier doit affleurer l’épaulement du logement du joint.
Graisser et enfoncer le joint racleur (44) dans l’embase (47).
Wenn das Lager ausgebaut wurde, neues Lager (Graco Teile-Nr. 189059)
einbauen. Die Oberkante des Lagers muß mit der Schulter des Packungs-
hohlraums bündig sein. Abstreifdichtung (44) einfetten und in Gehäuse (47)
einbauen.
Si se había retirado el cojinete , coloque un nuevo cojinete (ref. pieza Graco
189059). El borde superior debe estar nivelado con el resalte de la cavidad
de la empaquetadura. Engrase y coloque a presión la junta del frotador (44)
en la base (47).
NOTE: Bearing must be sized while in place using a 1.375 in. (35 mm) diameter steel ball.
REMARQUE: Le palier doit être calibré une fois en place à l’aide d’une bille d’acier d’un diamètre de
1,375 in. (35 mm).
HINWEIS: Die Größe des Lagers muß in eingebautem Zustand mit einer Stahlkugel mit 1,375”
(35 mm) Durchmesser eingestellt werden.
NOTA: Dimensione el cojinete mientras está colocado usando una bola de acero de 35 mm
(1,375 pulg.) de diámetro.
TI1158
47
TI1163
Turn upright
Mettre debout
Senkrecht stellen
Enderece el equipo
Lips Face Up
Lèvres vers le haut
Lippen zeigen nach oben
Rebordes dirigidos hacia arriba
Align A with B
Aligner A sur B
A mit B ausrichten
Alinee A con B
46
45
1
A
B
1.375” (35mm) diameter / Diamètre 1,375” (35mm)
1,375” (35 mm) Durchmesser / 35 mm (1,375”) de diámetro
309348 17
Service / Entretien / Service / Servicio
