Aire acondicionado split de conductos Aire acondicionado split de conductos
6

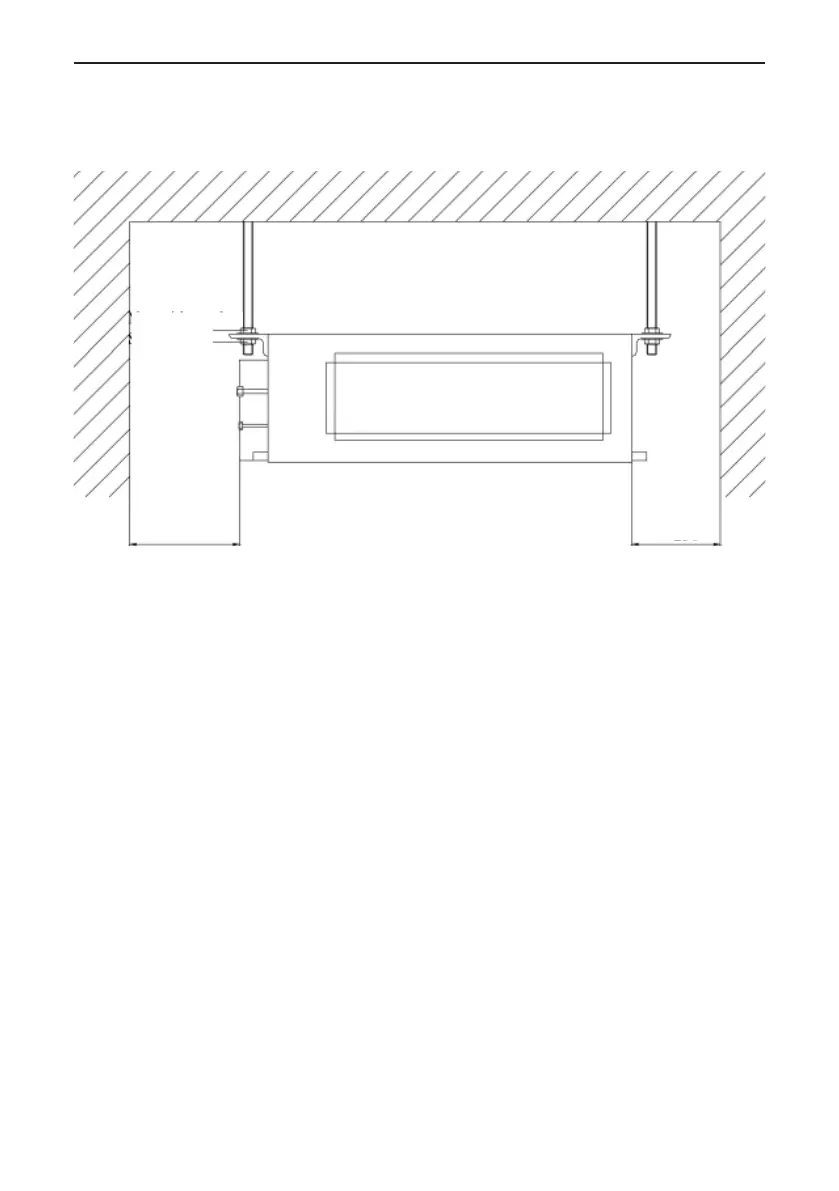

2 Dimensiones necesarias para el espacio
de instalación de la unidad interior
Tuerca con
arandela
elástica
>250
>500
Fig. 2
3 Instalación de la unidad interior
a. Requisitos de la ubicación de instalación.
1) Asegúrese de que el punto de suspensión sea lo sucientemente fuerte para
aguantar el peso de la unidad.
2) El drenaje de la tubería de drenaje debe ser continuado.
3) No existe ningún obstáculo en la entrada/salida, y la circulación de aire está en
buen estado.
4) Asegúrese de que se deja el espacio de la instalación que se muestra en la
gura 2, para el acceso en caso de mantenimiento.
5) Debe estar muy lejos de la ubicación de una fuente de calor y de posibles
escapes de sustancias inamables, explosivas o smog.
6) Es una unidad de tipo techo (integrada en el techo).
7) Los cables de alimentación y las líneas de conexión de las unidades interior y
exterior debe estar al menos a 1 m de distancia del equipo de TV o la radio para evitar
ruidos e interferencias de imagen (incluso si se mantiene la distancia de 1 m, puede
producirse ruido debido a la fuerte onda eléctrica).
b. Instalación de la unidad interior.
1) Introduzca el tornillo de expansión M10 en el oricio e inserte el clavo en el tor-
