Gree GFH(09)EA-K6DNA1B/I - Precauciones para la Tubería de Elevación

Aire acondicionado split de conductos Aire acondicionado split de conductos
13
1~1,5 m
(Derecha), con un grado mínimo de pendiente del 1/100
(Incorrecto)

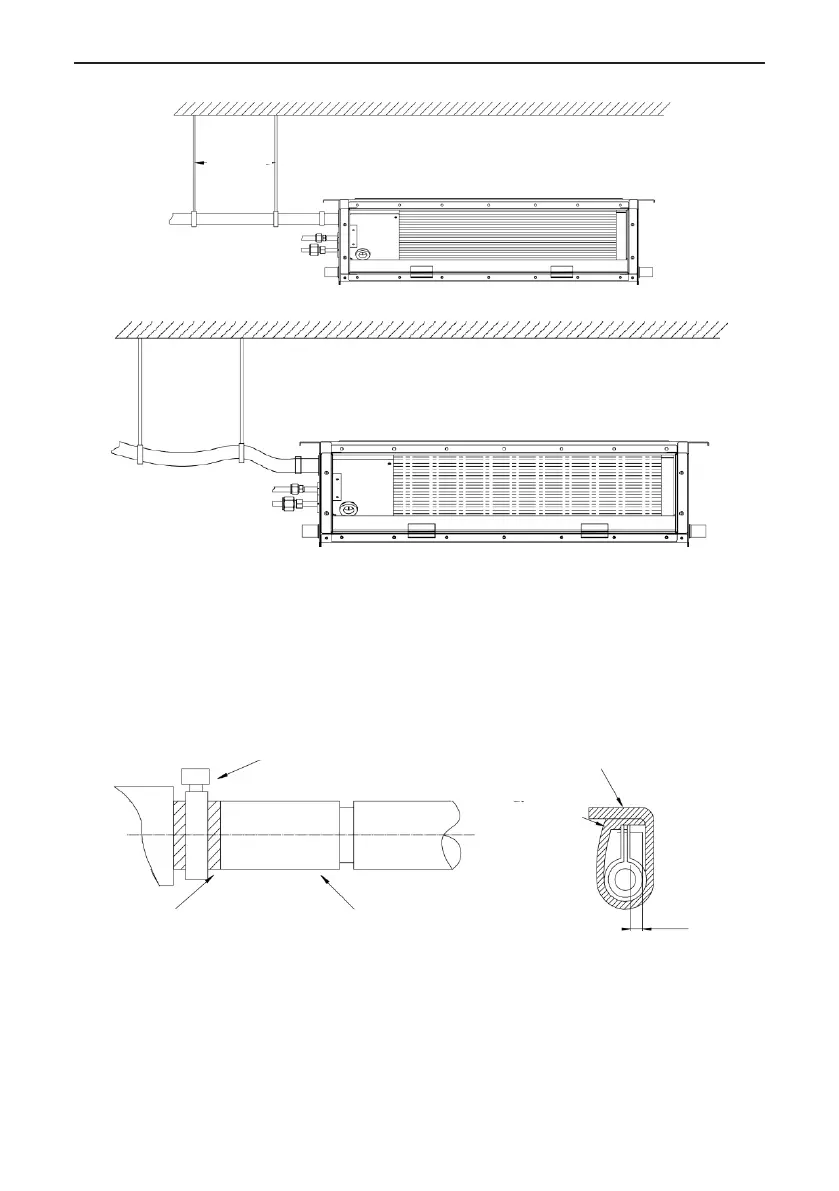

Fig. 14
e. Introduzca la manguera de drenaje en el oricio de drenaje y fíjela con abraza-
deras.
f. Envuelva las abrazaderas con una gran cantidad de espuma para aislamiento
térmico.
g. La manguera de drenaje del interior de la sala también debe estar aislada.
Abrazadera (accesorio)
Espuma (gris)
Manguera de drenaje
Abrazadera
(accesorio)
Espuma (accesorio)
Máx. 4 mm
Fig. 15
11 Precauciones para el tubo de elevación
La altura de instalación de la tubería de elevación no debe superar los 850 mm.
Se recomienda establecer un ángulo de inclinación entre 1° y 2° para la tubería de ele-
vación hacia la dirección del drenaje. Si la tubería de elevación y la unidad forman un
ángulo recto, la altura de la tubería de elevación debe ser inferior a 800 mm.
