Split à conduite Split à conduite
10

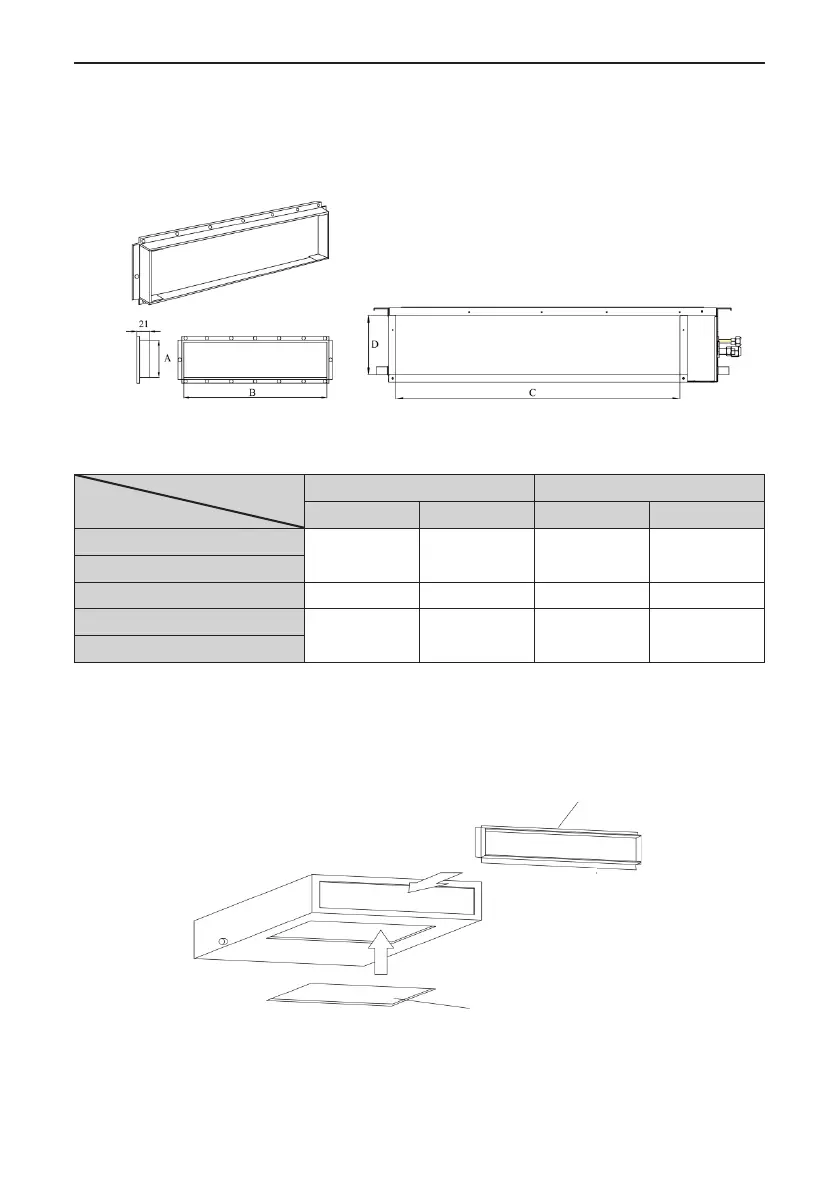

6 Schémas de la sortie d'alimentation en air
et de l'entrée d'air de retour
Puissance : 2,5~7,1 kW
Fig. 9 Sortie d'alimentation en air
Fig. 10 Entrée d'air de retour
Tableau 4 Dimensions de la sortie d'alimentation en air et de l'entrée d'air de retour (unité : mm)
Élément
Modèle
Sortie d'alimentation en air Entrée d'air de retour
A B C D
GFH(09)EA-K6DNA1B/I
156 662 580 162
GFH(12)EA-K6DNA1B/I
GFH(18)EA-K6DNA1B/I 156 862 780 162
GFH(21)EA-K6DNA1B/I
156 1062 980 162
GFH(24)EA-K6DNA1B/I
7 Installation de la conduite d'air de retour
a. L'emplacement d'installation par défaut de la bride rectangulaire se trouve à l'ar-
rière, et la plaque d'air de retour se trouve en bas, comme indiqué dans la Fig. 11.
Bride rectangulaire
Air de retour arrière
Air de retour inférieur
Plaque d'air de retour
Fig. 11
b. Si l'air de retour inférieur est souhaité, il suft de changer l'emplacement de la
bride rectangulaire et de la plaque d'air de retour.
