Operación
Descripción de la pantalla táctil HMI y controles del
usuario
La pantalla táctil de interfaz hombre máquina (human machine
interface, HMI) se usa para ingresar parámetros para el tramo
deseado y controlar la operación en el cortador de cables
C3. Para ingresar parámetros, toque la pantalla en las áreas
designadas para acceder al teclado táctil. Los botones de
arranque de ciclo y la parada de ciclo se muestran después
de programar los parámetros de tramo en la máquina. Al
presionar el botón rojo de parada de emergencia en el panel
frontal también se detendrá el ciclo de la máquina.
Pantalla de inicio

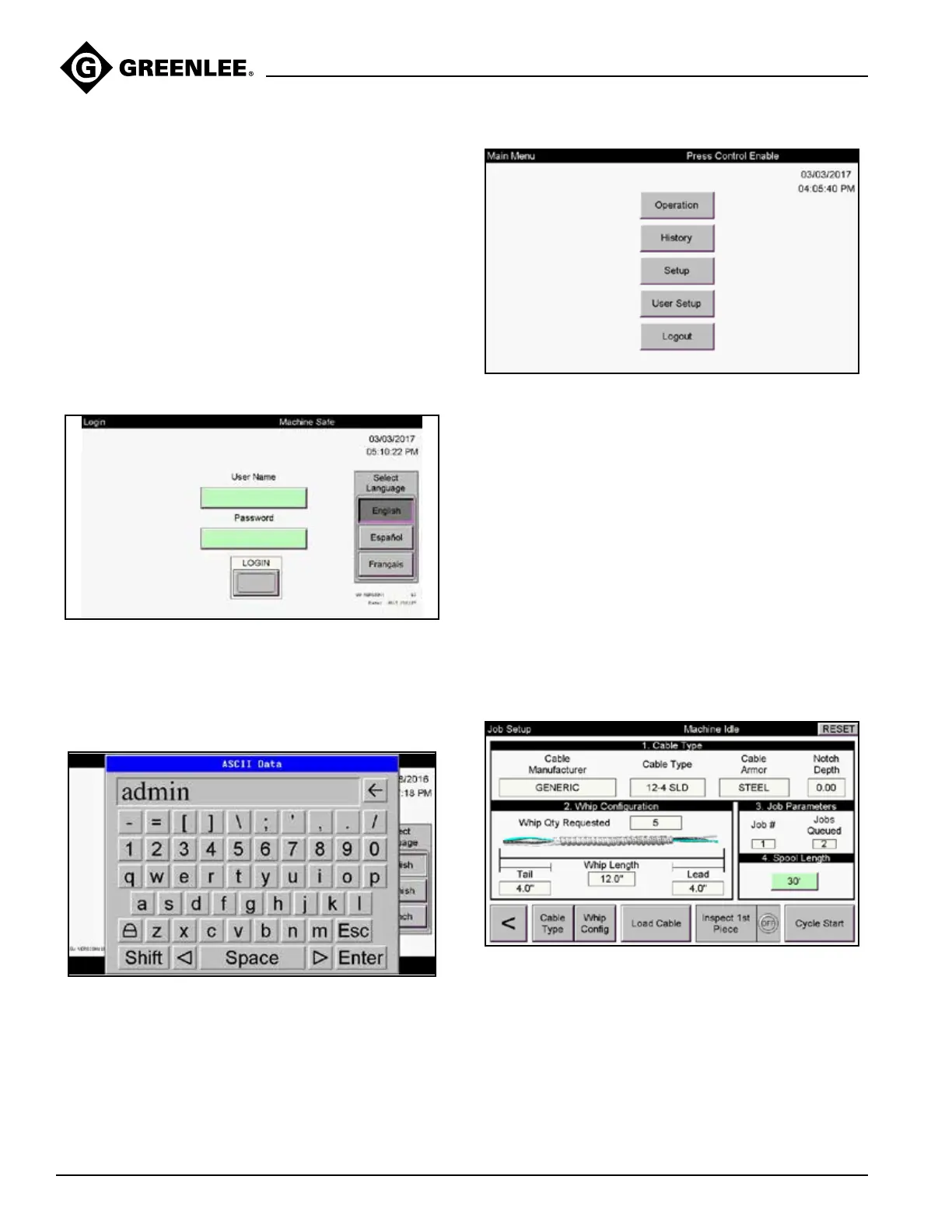

1. La pantalla táctil HMI muestran el User Name (Nombre
de usuario), Password (Contraseña), LOGIN (ACCESO) y
Select Language (Seleccionar idioma) (Figura 7).
Figura7
Seleccione su preferencia de idioma e ingrese su nombre
de usuario y contraseña. Para los usuarios nuevos,
toque el cuadro User Name (Nombre de usuario) para
acceder al teclado táctil. Escriba “admin” para su User
Name (nombre de usuario) y luego presione Enter (Intro)
(Figura8).
Figura8
Toque el cuadro Contraseña para acceder al teclado y
escriba “admin” como su contraseña y luego presione
Enter (Intro). Presione Login (Acceso). (Consulte las
instrucciones de User Setup [conguración de usuario]
para cambiar la contraseña después del primer acceso.)
2. El Menú principal en la pantalla táctil HMI muestra
Operation (Operación), History (Historial), Setup
(Conguración), User Setup (Conguración de usuario) y
Logout (Cerrar sesión) (Figura9).
Figura9
a. Operación: para establecer el tipo de cable y los
parámetros de tramo.
b. Historial: para revisar el tramo o el historial de la
cuchilla.
c. Conguración: para especicar el trabajo de
producción.
d. Conguración de usuario: para agregar hasta
24usuarios diferentes.
e. Cerrar sesión: para regresar a la pantalla de acceso.
Pantalla de operación
3. Toque el cuadro Operation (Operación) en la pantalla
Menú principal para especicar el tipo de cable y
los parámetros de tramo. La pantalla muestra Cable
Type (Tipo de cable), Whip Cong (Cong. de tramo),
Load Cable (Cargar cable) Inspect 1st Piece ON/OFF
(Inspección de 1.º pieza ACTIVADO/DESACTIVADO),
Cycle Start (Arranque de ciclo) y < (Figura 10).
Figura10
Tipo de cable
a. Toque el cuadro Cable Type (Tipo de cable) para
acceder a los tipos de cable en la memoria o crear
un nuevo tipo de cable. Para crear un nuevo tipo
de cable, toque el cuadro en la tabla para acceder
al teclado e ingresar los parámetros para Cable
Manufacturer (Fabricante de cable), Cable Type (Tipo
de cable), Cable Armor (Blindaje del cable), Notch
Depth (Profundidad de muesca) (Figura11).
