Greenlee C3 Auto Whip Clad Cable Cutter User Manual

Coupe-câble sous gaine à surliure automatiqueC3
Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 É.-U. • 815-397-7070
93
Utilisation (suite)
appropriées dans chaque champ de la conguration
de surliure. Delete All Data (supprimer toutes les
données) supprime toutes les 96congurations de
surliure de la mémoire. Appuyer sur< pour compléter la
sélection et retourner à l’écran précédent.
c. Toucher la case Spool Length (longueur sur la bobine)
pour entrer la longueur du câble disponible sur la bobine
(gure14). L’outil C3 surveillera la longueur de câble
restante sur la bobine pendant l’exécution de travail.
d. Toucher ON ou OFF (marche ou arrêt) dans la case
Inspect 1st Piece (inspecter la 1
re
pièce) pour passer
entre marche et arrêt. ON (MARCHE) est indiquée par
ON (MARCHE) jaune et une sélection OFF (ARRÊT) n’est
pas jaune. Si la fonction Inspect 1st Piece (inspecter la
1
re
pièce) est à ON (en marche), une seule conguration
de surliure est utilisée à des ns d’inspection en
appuyant sur la case Cycle Start (démarrage de cycle).
L’écran IHM afche la 1
re
pièce en cours, inspecte et
mesure la surliure terminée (gure14A). Lorsque la
première pièce de surliure est terminée, l’écran IHM
afche «1st Piece OK?» (1
re
pièce OK?). (Figure14B).

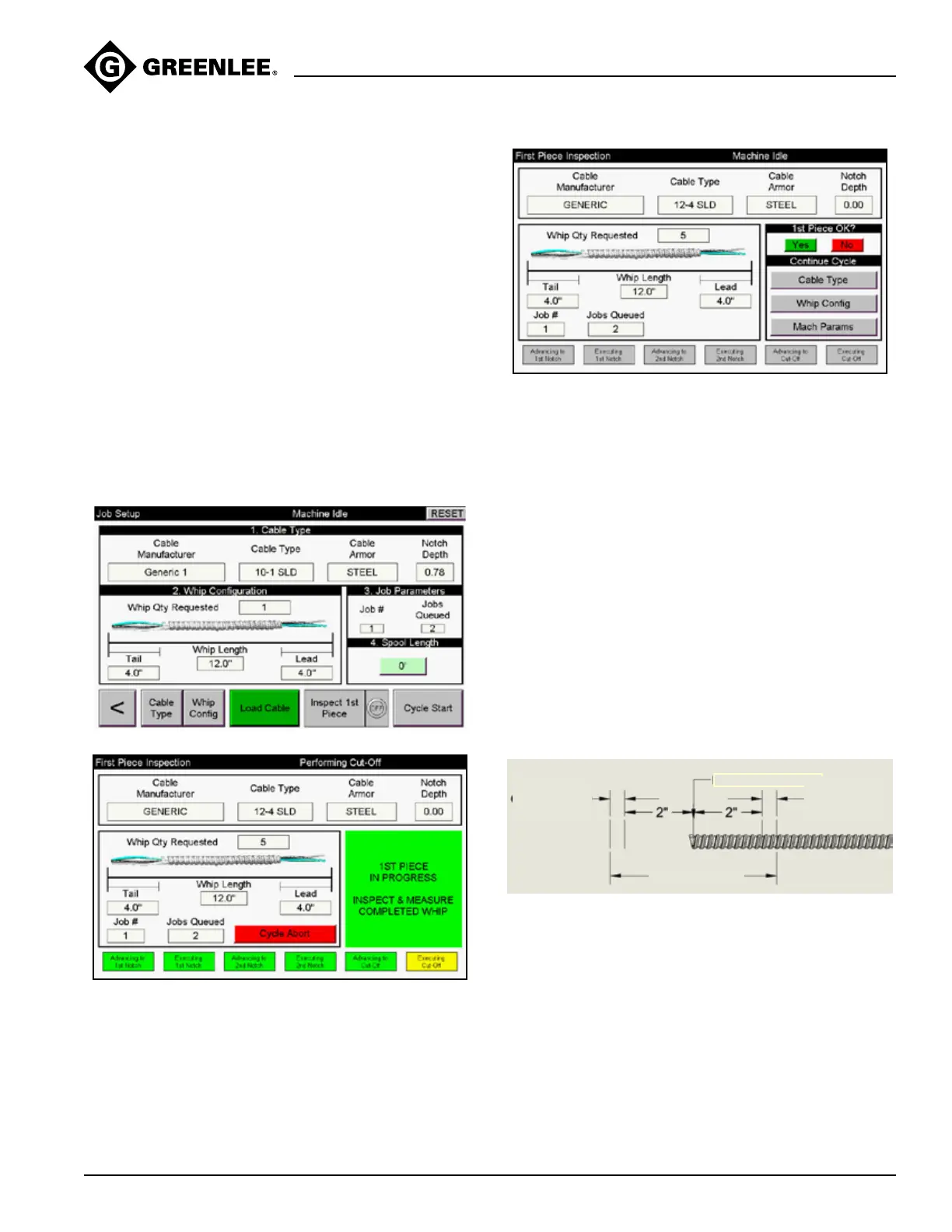

Figure 14
Figure14A
Figure14B
Précision
La précision de l'appareilC3 est de ±5,1cm (2po) et de
±3% de la longueur de surliure souhaitée. Cette incertitude
s’applique une fois que la longueur de surliure programmée
a été modifiée pour tenir compte de toute incertitude dans
les longueurs réelles coupées. L’utilisation de la fonction
d’inspection de la première pièce est une bonne façon de
déterminer cette incertitude.
Par exemple, si vous souhaitez une longueur de surliure de
1,5m (60po), mais que la machine coupe constamment une
surliure d'environ 1,6m (65po), essayez de réduire la longueur
de la surliure à 1,4m (55po). Après cela, la précision de la
machine sera de ±5,1cm (2po) et de ±3% de la longueur
de la surliure. Par exemple, une surliure de 1,5m (60po)
pourrait être:
LONGUEUR MAX.: 1,5 + (0,05+1,5*0,03)=1,6m
(60 + [2 + 60*0,03] = 63,8po)
LONGUEUR MAX.: 1,5 - (2 + 1,5*0,03) = 1,4m
(60 - [2 + 60*0,03] = 56,2po)
Voir la Figure15 pour une représentation visuelle de la plage
de tolérance.
TOLÉRANCE
3% DE LA
LONGUEUR
SOUHAITÉE
LONGUEUR
SOUHAITÉ
3% DE LA
LONGUEUR
SOUHAITÉE
Figure15
Chargement du câble
Pour les plus petites bobines, utiliser le dévidoir
Greenlee37218. Placer le dévidoir pour que le câble qui sort
à l’extérieur de la bobine soit égal à la corne d’admission sur
l’outil de coupe, à une distance d’environ 2,1m (7pi). Si le
câble est retiré de l’intérieur de la bobine, utiliser un galet, un
fuseau et des porte-bobines pour que le câble qui entre dans
la bobine soit égal à la corne d’admission sur l’outil de coupe,
à une distance d’environ 2,1m (7pi) (consulter les figures
ci-dessous).
