FIXATION DU DÉFLECTEUR D’HERBE
(

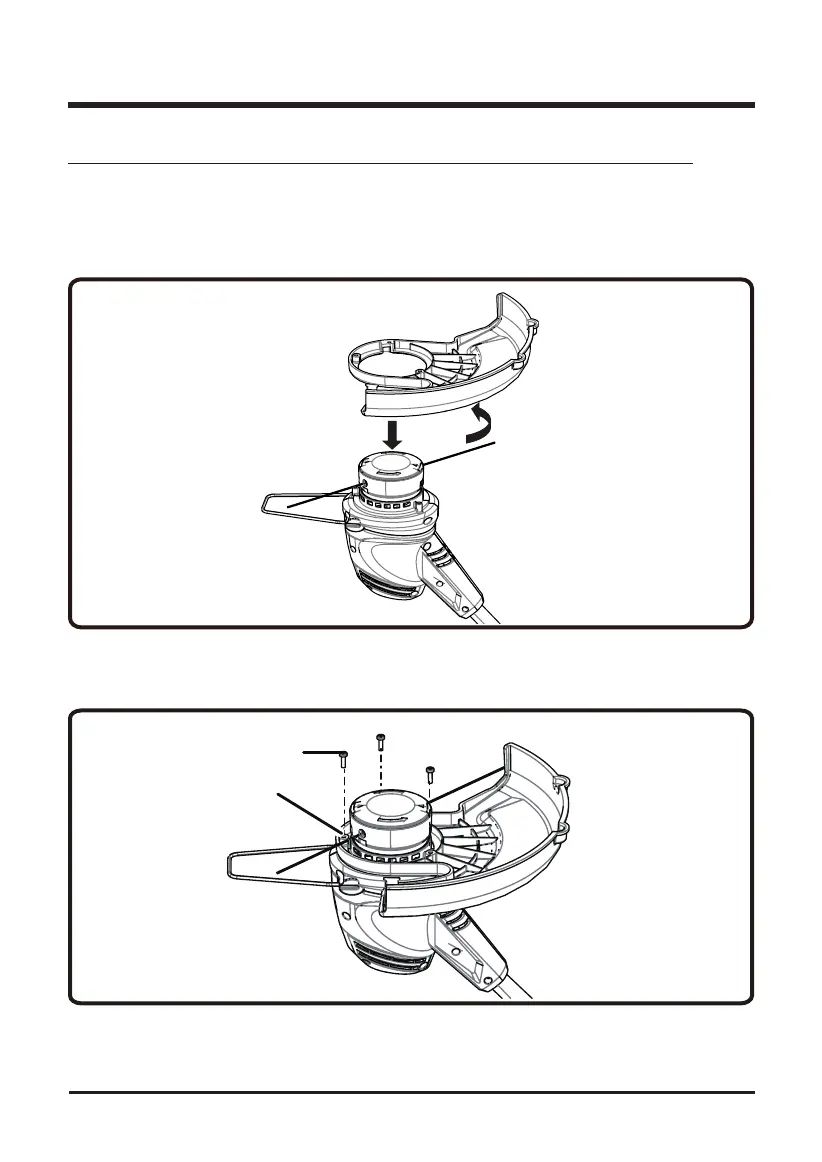

Voir la Figure. 2
)
REMARQUE: Installez le déecteur d'herbe avant que l'accessoire ne soit raccordé au bloc moteur.
1. Retirez les vis fournies de la tête de la tondeuse à l’aide d’un tournevis cruciforme.
2. Installez le déecteur d’herbe dans les fentes de la tête de la tondeuse.
3. Tournez dans le sens inverse des aiguilles d’une montre pour verrouiller le déecteur
d’herbe en place.
4. Alignez les trous de vis du déecteur d’herbe avec les trous centraux de la tête de la
tondeuse.
5. Mettez les vis fournies en place et serrez-les en les tournant dans le sens des aiguilles
d’une montre à l’aide d’un tournevis cruciforme.
ASSEMBLAGE
DÉFLECTEUR D'HERBE
FAITES GLISSER LA TÊTE ET
TOURNEZ DANS LE SENS
INVERSE DES AIGUILLES
D'UNE MONTRE
Fig. 2.1
VIS TROU
VIS
Fig. 2.2
