15
ASSEMBLAGE
INSTALLER LA POIGNÉE AVANT
(

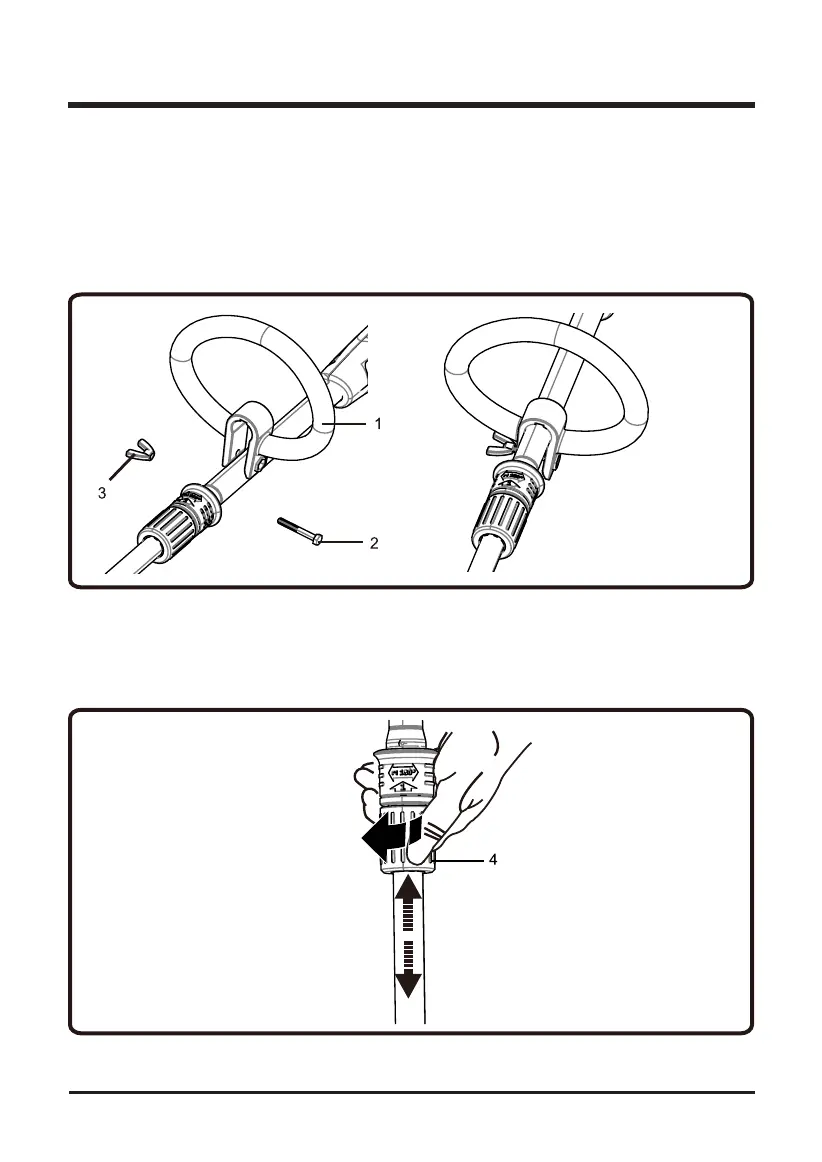

Voir la Figure 2.3.
)
1. Débranchez la tête de coupe électrique.
2. Placez la poignée avant au long de l’arbre du bloc moteur dans une position permettant
une opération aisée.
3. Glissez le boulon dans les trous de la poignée avant.
4. Placez l’écrou papillon sur le boulon et serrez-le fermement.
RÉGLAGE DE LA HAUTEUR
(
Voir la Figure 2.4.
)
1. Desserrez le collier et faites-le pivoter dans le sens de la èche illustrée sur le schéma 2.4.
2. Déplacez l’arbre vers le haut ou le bas. Lorsque la hauteur désirée est atteinte, serrez le
collier en le tournant dans le sens contraire du sens indiqué sur le schéma 2.4.
Fig. 2.3
Fig. 2.4
