-34-

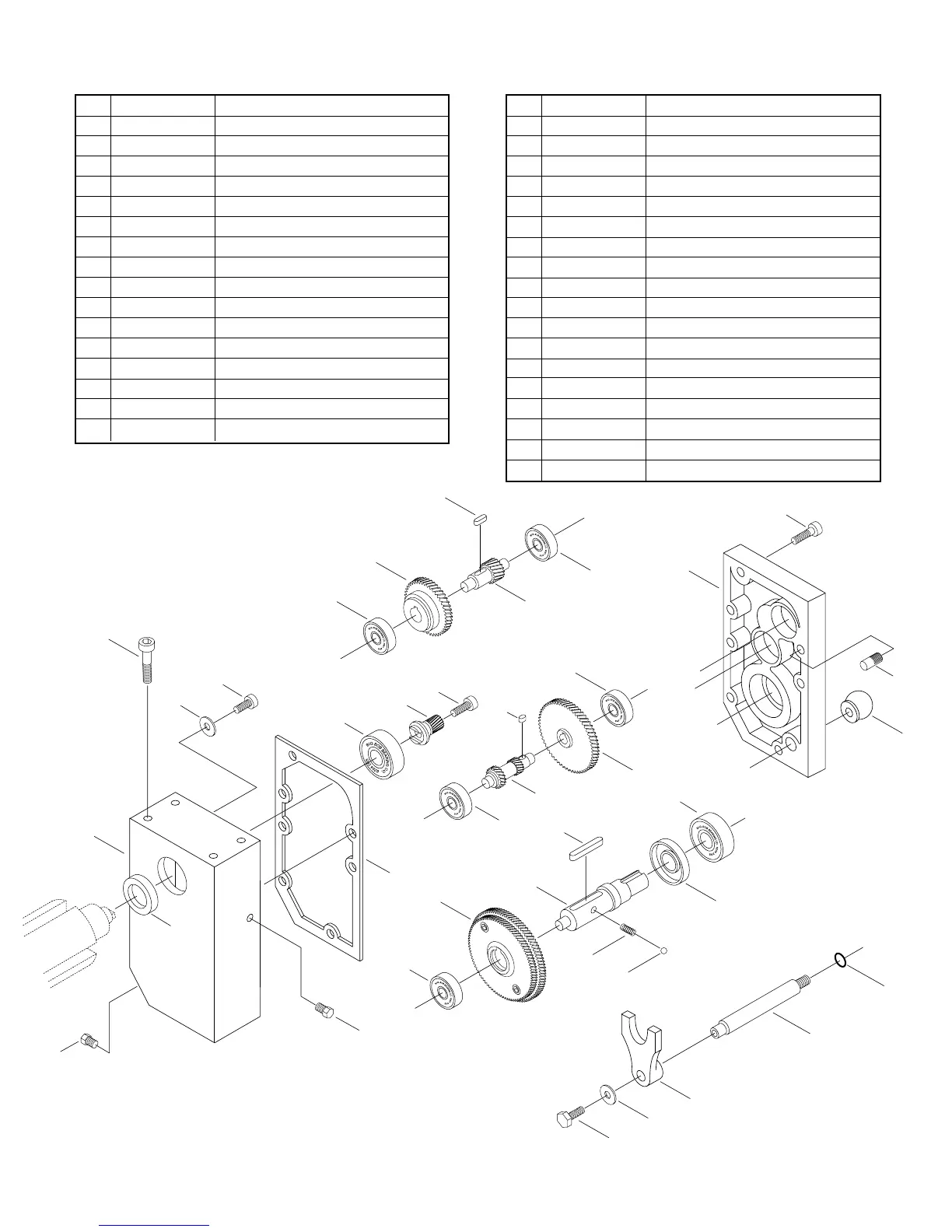

G1033 20" Planer
C
C
D
D
B
B
A
A
32
31
29
30
33
8
17
23
20
21
22
3
24
8
12
8
14
13
11
8
10
9
8
3
4
5
36
7
6
1
39
37
34
39
2
38
40
35
01 P1021109 GEAR BOX
02 P1021108 OIL SEAL 28-40-8
03 P6204 BALL BEARING 6204
04 P1021112 GEAR
05 PSB02M CAP SCREW M6-1.0 X 20
06 P1033028 FLAT WASHER
1
/4" X
7
/8"
07 PSB28M CAP SCREW M6-1.0 X 15
08 P6201 BALL BEARING 6201
09 P1021115 GEAR
10 P1021117 GEAR AND SHAFT
11 PK10M KEY 5 X 5 X 12
12 P1021120 GEAR
13 PK06M KEY 5 X 5 X 10
14 P1021119 GEAR, 2-SPEED
17 P1021121 DOUBLE GEAR
20 PK11M KEY 6 X 6 X 40
21 P1021128 BALL 6MM
REF PART # DESCRIPTION
22 P1021127 SPRING
23 P1021122 SHAFT
24 P1021125 OIL SEAL 25 X 47 X 7
25 P1021137 SPROCKET
26 PK21M KEY 5 X 5 X 23
27 P1033527 CHAIN, 25 LINKS
28 PB18M HEX BOLT M6-1.0 X 15
29 P1021129 SHIFTER
30 P1021131 SHIFTING SHAFT HANDLE
31 PW03M FLAT WASHER 6MM
32 PB02M HEX BOLT M6-1.0X12
33 P1021132 O-RING 12MM
34 P1021134 KNOB
35 P1021135 PIN
36 P1021110 GASKET
37 P1021133 GEAR CASE
38 PSB06M CAP SCREW M6-1.0X25
39 P1021107 OIL PLUG
40 PSB05M CAP SCREW M8-1.25X50
REF PART # DESCRIPTION
