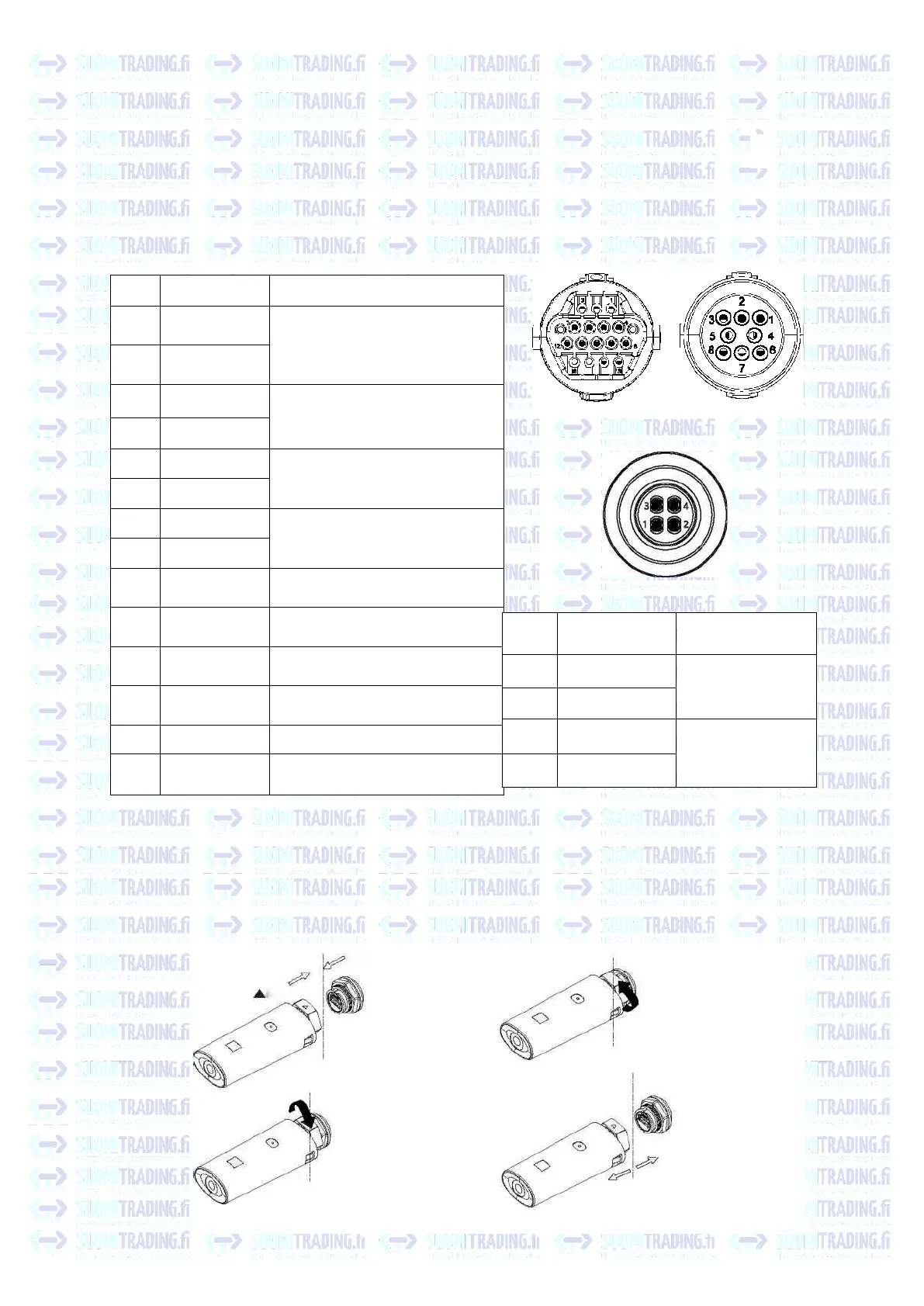

Growatt MOD 6000TL3-X Manual

Viestintä ja seuranta 10
10.1 RS485
Invertterissä on kaksi RS485-porttia. Sitä voidaan käyttää yhden tai useamman invertterin val-
vontaan. Toista RS485-porttia käytetään älykkään mittarin kytkemiseen (itsenäinen takaisin-
syötön estotoiminto). Kahdeksanjohtimisen liittimen nastojen toiminta on sama kuin 16-johti-
misen liittimen 1-8 nastojen toiminta.
Nro
Kuvaus
Huomautukset
1
+ 12V
Kuivakosketin: ulkoinen rele-
kelan liitäntä, teho enintään 2
W
2
COM
3
RS485A1
RS485-tietoliikenneportti
4
RS485B1
5
RS485A2
BAT-tiedonsiirtoportti (va-
rattu)
6
RS485B2
7
RS485A3
Mittarin tietoliikenneportti
8
RS485B3
9
Relekosketin
1 / DRM 5
Relekoskettimen 1 tulo /
DRM5-komento
10
Relekosketin
2 / DRM 6
Relekoskettimen 2 tulo /
DRM6-komento
11
Relekosketin
3 / DRM 7
Relekoskettimen 3 tulo /
DRM7-komento
12
Relekosketin
4 / DRM 8
Relekoskettimen 4 tulo /
DRM8-komento
13
REF/GEN
Rele- ja DRM-signaalin referenssi
14
DRMO/COM
DRM0 yhteinen solmu
Kuva 10.2 Vain Vietnamissa myytävät mallit
Nro
Kuvaus
Huomautukset
1
RS485A1
RS485-tietoliiken-
neportti
2
RS485B1
3
RS485A2
Mittarin tietolii-
kenneportti
4
RS485B2
10.2 USB-A
USB-A-porttia käytetään pääasiassa valvontamoduulin tai laiteohjelmiston päivittämiseen:
Voit liittää USB-porttiin ulkoisia valinnaisia valvontamoduuleja, kuten Shine WIFI-X, Shine 4G-X,
Shine LAN-X jne. valvontaa varten.
Valvontamoduulin asennusvaiheet: Varmista, että
A
on etupuolella. Aseta dataloggeri paikalleen
ja kiristä ruuvit.
Asenna Irrota
Kuva 10.1
Invertterin puoli
Invertterin puoli
Invertterin puoli
Invertterin puoli
ylös
Kuva 10.3
