Dansk (DK)
11
6. Eltilslutning

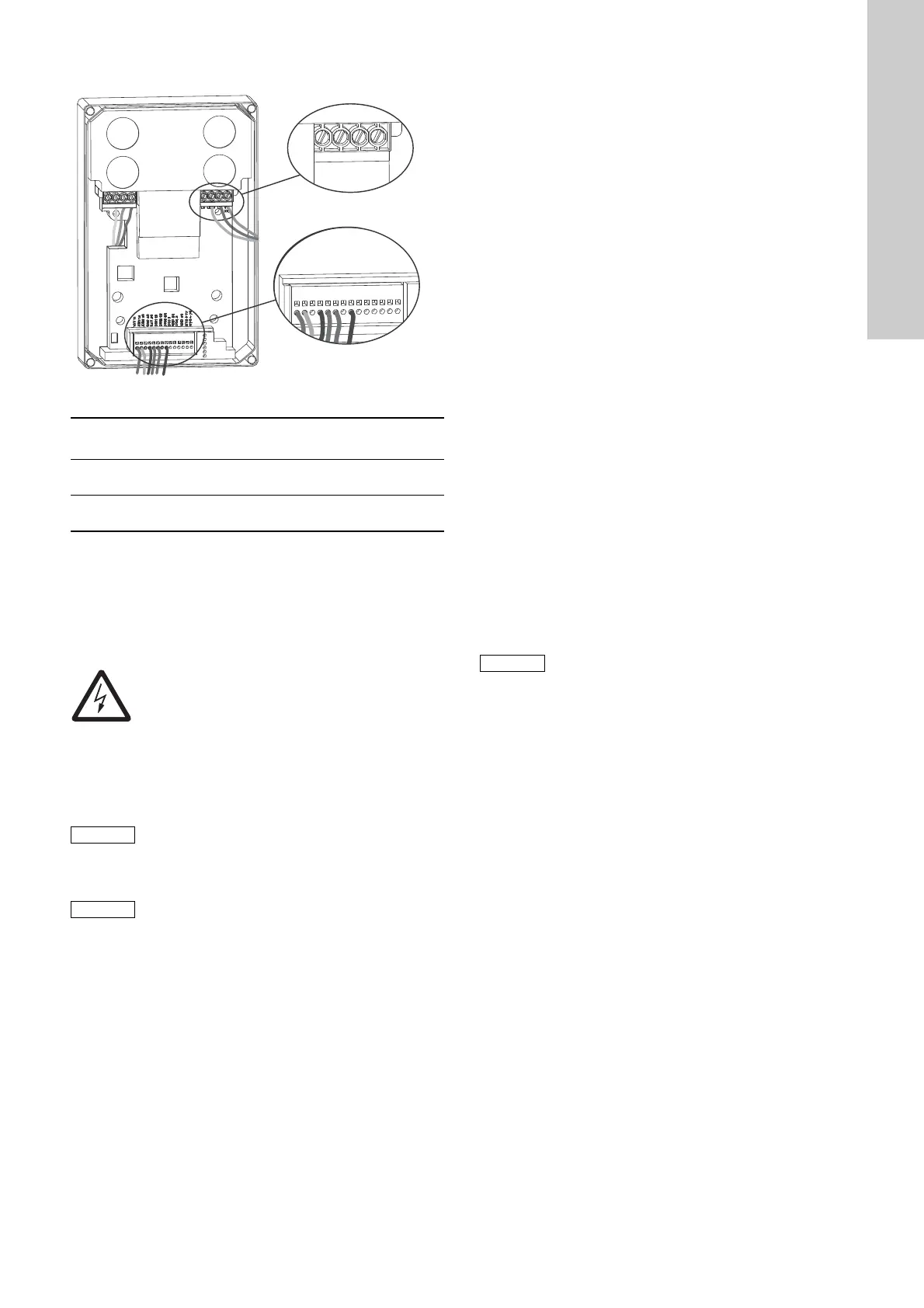

Fig. 1 Eltilslutning, oversigt
Frekvensomformeren er allerede forbundet med DMX/DMH-dose-
ringspumpen, og der skal kun tilsluttes strøm.
6.1 Strømforsyning
Der kræves ingen særlige sikkerhedsforanstaltninger på fre-
kvensomformerens netindgang. Det anbefales at anvende nor-
male netsikringer og en netafbryder eller et relæ.
Isoleringen fra stikket til netforsyningen skal altid foretages syn-
kront for alle poler (L1/L2/L2 eller L1/N).
Forbindelse, tværsnit:
• 0,2 - 4/6 mm
2
stift/fleksibelt kabel AWG 24-10
• Til looping af netspændingen skal der anvendes et kabeltvær-
snit på op til 2 x 2,5 mm
2
og dobbelte kabelendemuffer.
6.1.1 Tilslutning af frekvensomformeren til netforsyningen
1. Afbryd strømforsyningen.
2. Afmontér frontpladen på strømforsyningen af frekvensomfor-
meren.
3. Træk strømforsyningskablet igennem kabelforskruningen.
4. Afisoler kabelkappen til en længde på ca. 3-5 cm og lednin-
gerne til en længde på 7 mm.
5. Tilslut ledningerne til strømforsyningsstikket i henhold til for-
bindelsesdiagrammerne trykt på frekvensomformeren, se fig.
1 Netforsyning.
– 1-faset frekvensomformervariant: tilslut faseleder (L1) til L1,
nulleder (N) til L2/N og jordleder (PE) til PE.
– 3-faset frekvensomformervariant: tilslut faseledningerne (L1,
L2, L3) til L1, L2/N og L3, og tilslut jordledning (PE) til PE.
– Spænd skruerne med 0,5 - 0,6 Nm.
6. Spænd kabelforskruningen.
7. Montér frontpladen på strømforsyningen af frekvensomforme-
ren, og spænd skruerne i pladen. Spænd skruerne med 3,5
Nm ± 20 %.
7. Frekvensomformerspecifikation
7.1 Frekvensomformervarianter anvendt med DMX- og
DMH-pumper
Leverandøren tilbyder et stort udvalg af frekvensomformervarian-
ter. Grundfos DMX- og DMH-pumper fås med følgende udvalgte
frekvensomformervarianter:
• monteret på pumpemotoren
•IP66
• med integreret potentiometer
• uden bremsemodstand (BW)
• ikke ATEX-godkendt.
7.2 Driftsformer
Valget af driftsform (manuel eller analog) kan foretages med en
central styreenhed.
• Hvis AIN 1 (analog indgang 1) er aktiveret, er der valgt manuel
driftsform, og frekvensomformeren betjenes via potentiometer.
• Hvis AIN 2 (analog indgang 2) er aktiveret, er der valgt analog
tilstand, og frekvensomformerenheden betjenes via analogt
signal på 4-20 mA.
7.2.1 Permanent indstilling af driftsform (frekvensomformer-
variant A)
Hvis der ikke er en central styreenhed, kan driftsformen indstilles
permanent til manuel eller analog.
Frekvensomformeren er som standard indstillet til manuel drift
med integreret ledningsforbindelse.
Manuel drift med integreret ledningsforbindelse (standard)
• 43 og 22 er forbundet med en ledningsforbindelse.
– Digital indgang 2 er aktiveret.
– Analog indgang 1 "AIN 1" som er tildelt potentiometeret, er
aktiveret.
• Hastighedsregulering er kun muligt via potentiometeret.
Indstillingerne for 4-20 mA analog styring skal foretages i henhold
til kapitel Sådan skiftes driftsform til analog styring (valgfrit):
Sådan skiftes driftsform til analog styring (valgfrit)
Se fig. 1 Klemmer.
• Ledningsforbindelsen skal forbinde 43 med 23. Fjern lednings-
forbindelsen fra 22, og tilslut den til 23.
– Digital indgang 3 er aktiveret.
– Analog indgang 2 "AIN 2" er aktiveret.
• Signalindgang sker via klemmerne 40 (-) og 16 (+).
TM06 4606 2815
Frekvensom-
formervariant
Motorvariant Forsyningsspænding
1~ (1-faset) ≤ 0,75 kW
1~ (1-faset) 200-240 V
± 10 %, 47-63 Hz
3~ (3-faset) > 0,75 kW
3~ (3-faset) 380-480 V
- 20 %/+ 10 %, 47-63 Hz
FARE
Elektrisk stød
• Afbryd strømforsyningen før du foretager til-
slutninger.
• Frekvensomformerkabinettet må kun åbnes af
autoriseret og kvalificeret personale.
• Al eltilslutning skal foretages af en kvalificeret
elektriker i henhold til de lokale forskrifter
• Afisolerede ledningsdele nå ikke stikke ud af
klemmerne.
Så snart strømforsyningen er tilsluttet og slået
til, kan pumpen starte automatisk drift afhængigt
af potentiometerindstillingerne. Sørg for at
strømforsyningen kun er slået til, når pumpen er
klar til opstart og drift, se monterings- og driftsin-
struktionen til pumpen.
Se leverandørmanualen "BU 0180" til den fre-
kvensomformer der leveres med produktet.
10V 11
AIN1 14
AIN2 16
GND 40
24V 43
DIN1 21
DIN2 22
DIN3 23
DO1 1
GND 40
DO2 3
GND 40
SYS+77
SYS+78
L3 L2/N L1 PE
Se leverandørmanualen "BU 0180" til den fre-
kvensomformer der leveres med produktet.
