6. Elektriühendus

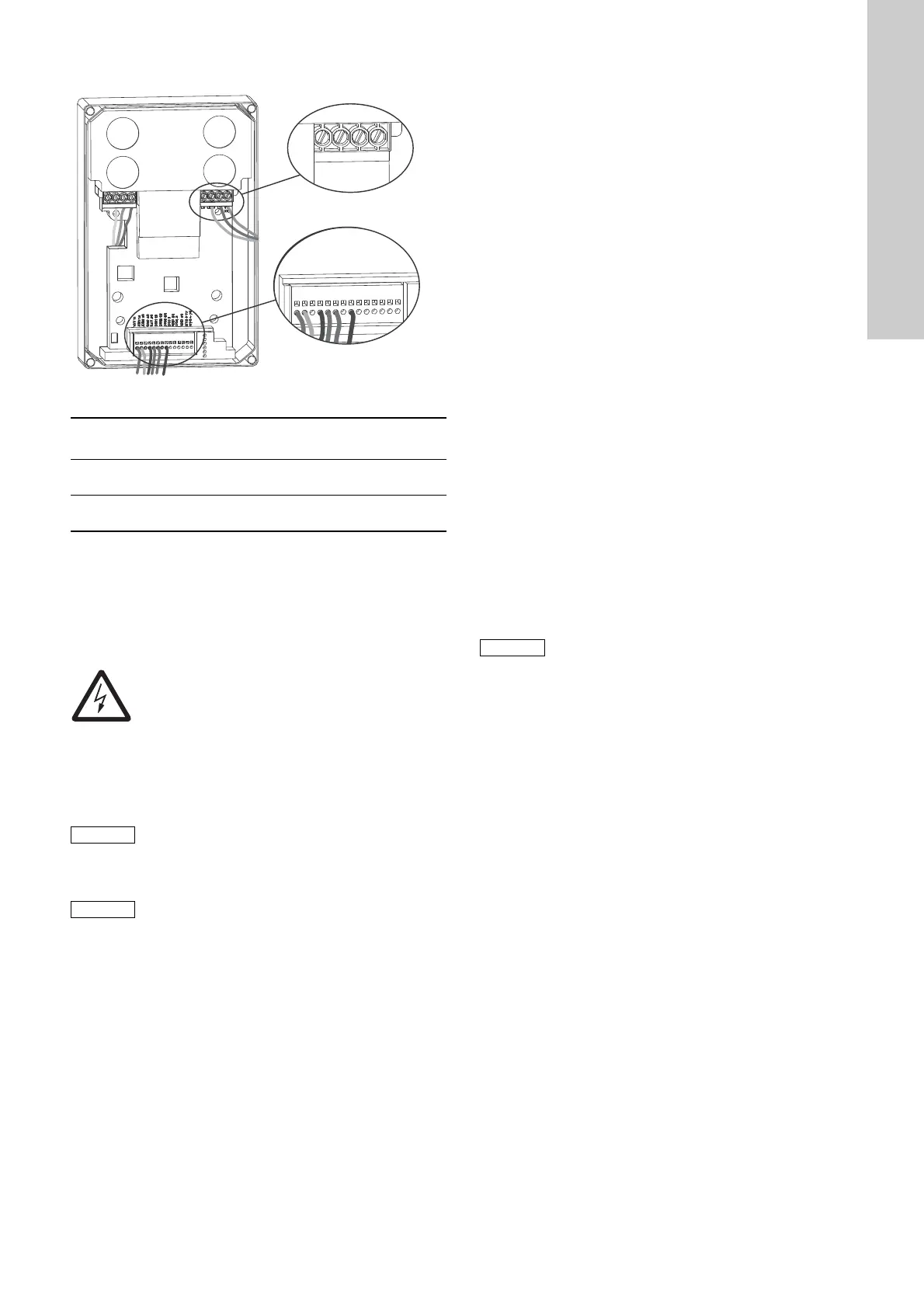

Joonis 1 Elektriühenduste ülevaade
Sagedusmuundur on juba DMX/DMH doseerimispumbaga
ühendatud, vaja on ainult ühendada toitevõrku.
6.1 Toide
Mingeid lisakaitsemeetmeid ei ole vaja sagedusmuunduri toite
sisendi pool teha. Soovitav on kasutada tavalisi kaitseid ja
toitelülitit või kaitselülitit.
Toitepingest eraldamine peab alati toimuma sünkroonselt kõigil
poolidel (L1/L2/L2 või L1/N).
Ühenduse ristlõige:
• 0,2 - 4/6 mm
2
jäik/paindlik kaabel AWG 24-10
• Toitepingega kokkujooksmiseks võib kasutada kaableid
läbilõikega kuni 2 x 2,5 mm
2
kasutama peab topelt lõpuga
hülse.
6.1.1 Sagedusmuunduri ühendamine vooluvõrguga
1. Lülitage toide välja.
2. Eemalda esikaas sagedusmuunduri toiteploki.
3. Tõmmake toitekaabel läbi läbiviiktihendi.
4. Puhastage kaabel umbes 3-5 cm ja juhtmed 7 mm ulatuses.
5. Ühendage juhtmed vooluvõrgupistikusse vastavalt
ühendusskeemile, nagu on näidatud sagedusmuunduris, vt
joon. 1 vooluvõrk.
– 1-faasiline sagedusmuunduri variant: Ühendage faasi juhe
(L1) L1-te, neutraal juhe (N) L2/N ja maandus (PE) PE.
– 3-faasiline sagedusmuunduri variant: ühendage
faasijuhtmed (L1, L2, L3) L1, L2/N ja L3 ja maandusjuhe
(PE) PE.
– Pingutage poldid jõuga 0,5 - 0,6 Nm.
6. Pingutage läbiviiktihend.
7. Paigaldage jõuallika esikaas sagedusmuunduri tagasi ja
pingutage kaane kruvid. Pingutage kruvid jõuga 3,5 Nm ± 20
%.
7. Sagedusmuunduri tehnilised andmed
7.1 Sagedusmuunduri variandid mida kasutatakse
DMX ja DMH pumpadega
Tootja pakub laia valikut sagedusmuundureid. Grundfosi DMX ja
DMH pumbad on saadaval järgmiste valitud sagedusmuunduri
variantidega:
• paigaldatud pumba mootorile
•IP66
• sisseehitatud potesiomeetriga
• ilma pidurdustakistita (BW)
• ei ole ATEX tunnustust.
7.2 Töörežiimid
Töörežiimi (manuaalne või analoog) saab muuta
keskjuhtseadmest.
• Kui AIN 1 (analoogsisend 1) on aktiveeritud, valitud on
manuaalne režiim siis sagedusmuundur töötab
potentsiomeetri järgi.
• Kui AIN 2 (analoogsisend 2) on aktiveeritud, analoog režiim on
valitud, siis töötab sagedusmuundur analoogsisendi 4-20 mA
järgi.
7.2.1 Püsivad seaded töörežiimiks (Sagedusmuunduri variant
A)
Kui keskjuhtseade puudub, on võimalik pump seadistada püsivalt
kas manuaalsele või analoogjuhtimisele.
Vaikimisi on sagedusmuundur seadistatud manuaalseks tööks
koos potensiomeetriga.
Manuaalne juhtimine koos potensiomeetriga (vaikimisi)
• 43 ja 22 on sillatud.
– Digitaalsisend 2 on aktiveeritud.
– Analoogsisend 1 "AIN 1", mis on mõeldud potensiomeetri
jaoks, on aktiveeritud.
• Kiiruse juhtimine on võimalik ainult läbi potensiomeetri.
4-20 mA analoogjuhtimiseks on vaja teha seadistused vastavalt
peatükile Töörežiimi muutmine analoog juhtimisele (lisavalik):
Töörežiimi muutmine analoog juhtimisele (lisavalik)
Vt. joon. 1 klemmid.
• Sild peab omavahel ühendama klemmid 43 ja 23. Ühendage
sild klemmi 22 küljest lahti ja ühendage see klemmiga 23.
– Digitaalsisend 3 on aktiveeritud.
– Analoogsisend 2 "AIN 2" on aktiveeritud.
• Signaalisisendiks on klemmid 40 (-) ja 16 (+).
TM06 4606 2815
Sagedusmuun
duriga variant
Mootori variant Toitepinge
1~ (1-faasiline) ≤ 0,75 kW
1~ (1-faasiline) 200-240 V
± 10 %, 47-63 Hz
3~ (3-faasiline) > 0,75 kW
3~ (3-faasiline) 380-480 V
- 20 %/+ 10 %, 47-63 Hz
OHT
Elektrilöök
• Enne ühenduste tegemist lülitage toide välja.
• Sagedusmuunduri kappi võib avada ainult
volitatud ja kvalifitseeritud personal.
• Kõik elektriühendused peab tegema
kvalifitseeritud elektrik, täites kasutuskoha
riigis kehtivaid nõudeid.
• Juhtme puhastatud otsad ei tohi klemmide alt
välja ulatuda.
Nii kui toitevool on ühendatud ja sisse lülitatud
hakkab pump automaatselt tööle olenevalt
potensiomeetri seadistusest. Veenduge, et
toitepinge lülitatakse sisse siis kui pump on
valmis käivitamiseks ja töötamiseks, vaadake
pumba paigaldus- ja kasutusjuhendist.
Järgige tootjajuhiseid "BU 0180", mis on
sagedusmuunduriga kaasas.
10V 11
AIN1 14
AIN2 16
GND 40
24V 43
DIN1 21
DIN2 22
DIN3 23
DO1 1
GND 40
DO2 3
GND 40
SYS+77
SYS+78
L3 L2/N L1 PE
