Grundfos DMX Series

Hrvatski (HR)
26
6. Električni priključak

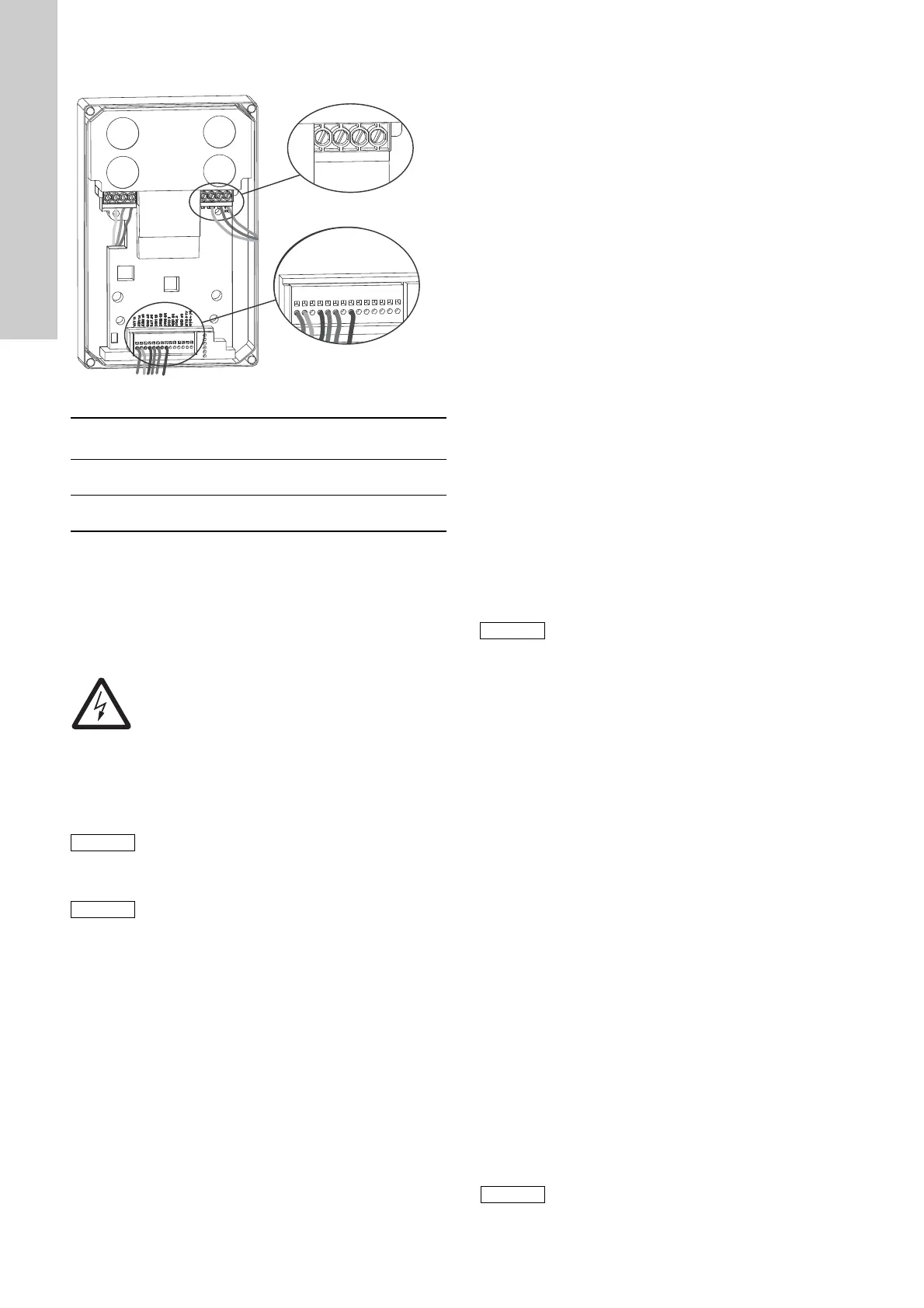

Slika 1 Električni priključci, pregled
VFD je već spojen na DMX/DMH crpku za doziranje, samo
napajanje mora biti spojeno.
6.1 Opskrbni napon
Nisu potrebne nikakave posebne sigurnosne mjere za strani
ulaza frekvencijskog pretvarača. Savjetuje se korištenje glvnih
osigurača i prekidača napajanja ili prekidača kruga.
Izolacija od priključka do napajanja mora se uvijek izvršiti
sinkronizairano za sve polove (L1/L2/L2 ili L1/N).
Poprečni presjek spoja:
• 0,2 - 4/6 mm
2
kruti/fleksibilni kabel AWG 24-10
• Za petlje na mrežni napon, do presjeka kabela od 2 x 2,5 mm
2
,
mora se koristiti žica s dvostrukim završetkom.
6.1.1 Spajanje VFD-a na izvor napajanja
1. Isključite električno napajanje.
2. Skinite prednji poklopac s VFD jedinice napajanja.
3. Provucite kabel napajanja kroz kabelsku uvodnicu.
4. Ogulite kabel u duljini od optrilike 3-5 cm a žice u duljini od 7
mm.
5. Spojite žice na utikač izvora napajanja prema dijagramima
terminala otisnutima na VFD-u, pogledajte sl. 1 glavnog
napajanja.
– Inačica VFD-a s 1 fazom: spjite liniju faze (L1) na L1, nulti
vodič (N) na L2/N i uzemljenje (PE) na PE.
– Inačica VFD-a s 3 faze: spojite fazne vodiče (L1, L2, L3) na
L1, L2/N i L3 i spojite uzemljenje (PE) na PE.
– Zategnite vijke s 0,5 - 0,6 Nm.
6. Zategnite kabelsku brtvu.
7. Ponovno postavite prednji poklopac VFD jedinice za
napajanje i zategnite vijke na poklopcu. Zategnite vijke s 3,5
Nm ± 20 %.
7. VFD specifikacije
7.1 VFD inačice korištene s DMX i DMH crpkama
Dobavljač nudi širok asortiman inačica VFD-a. Grundfos DMX i
DMH crpke dostupne su s odabranim inačicama VFD-a, kako
slijedi:
•ugrađen na motor crpke
•IP66
•s ugrađenim potenciometrom
• bez otpornika kočenja (BW)
• nema ATEX odobrenje.
7.2 Načini rada
Odabir načina rada (ručni ili analogni( može se napraviti pomoću
središnje upravljačke jedinice.
• Ako je AIN 1 (analogni ulaz 1) aktiviran, odabran je ručni način
rada i VFD se upravlja pomoću potenciometra.
• Ako je AIN 2 (analogni ulaz 2) aktiviran, odabran je analogni
način rada i VFD se upravlja pomoću analognog signala od
4-20 mA.
7.2.1 Trajne postavke načina rada (VFD inačica A)
Ako nema središnje upravljačke jedinice, način rada može se
trajno postaviti na ručni ili analogni.
Zadano, VFD je postavljen na ručni način rada s integriranim
potenciometrom.
Ručni način rada s integriranim potenciometrom (zadano)
• 43 i 22 su spojeni preko premosnika.
– Digitalni ulaz 2 je aktiviran.
– Analogni ulaz 1 "AIN1", koji je dodijeljen potenciometru je
aktiviran.
• Kotrola brzine je moguća samo preko potenciometra.
Za analognu kontrolu 4-20 mA, postavke se moraju obaviti prema
poglavlju Promjena načina rada na analognu kontrolu (opcija):
Promjena načina rada na analognu kontrolu (opcija)
Poledajte sl. 1 priključaka.
• Premosnik mora spajati 43 i 23. Odspojite premosnik s 22 i
spojite ga na 23.
– Digitalni ulaz 3 je aktiviran.
– Analogni ulaz 2 "AIN 2" , je aktiviran.
• Ulaz signala ostvaruje se preko priključaka 40 (-) i 16 (+).
7.2.2 Načini rada za inačice (VFD inačice B - E)
TM06 4606 2815
Inačica
VFD-a
Varijanta
motora
Napon napajanja
1~ (1-faza) ≤ 0,75 kW
1~ (1-faza) 200-240 V
± 10 %, 47-63 Hz
3~ (3-faze) > 0,75 kW
3~ (3-faze) 380-480 V
- 20 %/+ 10 %, 47-63 Hz
Opasnost
Električni udar
• Isključite opskrbu električnom energijom prije
izvođenja spajanja.
• VFD ormarić mora otvoriti samo ovlašteno i
kvalificirano osoblje.
• Sve električne priključke mora izvesti
kvalificirani električar sukladno lokalnim
propisima.
• Ogoljeni dijelovi žica ne smiju viriti iz
priključaka.
Upozorenje
Čim je izvor napajanja spoje i uključen, crpka
automatski počinje s radom ovisno o postavkama
potenciometra. Pazite da je napajanje uključeno
samo kada je crpka spremna za pokretanje i rad,
pogledajte montažne i pogonske upute za crpku.
Upozorenje
Pazite na priručnik dobavljača "BU 180" za VFD
isporučen s proizvodom.
10V 11 AIN1 14 AIN2 16 GND 40 24V 43 DIN1 21 DIN2 22 DIN3 23 DO1 1 GND 40 DO2 3 GND 40 SYS+77 SYS+78
L3 L2/N L1 PE
Opskrbni napon
Stezaljke
Upozorenje
Pazite na priručnik dobavljača "BU 180" za VFD
isporučen s proizvodom.
Uputa
Za postavljanje načina rada za VFD inačice B - E
pogledajte priručnik dobavljača "BU 0180" za
VFD.
