Latviešu (LV)
32
6. Elektriskais pieslēgums

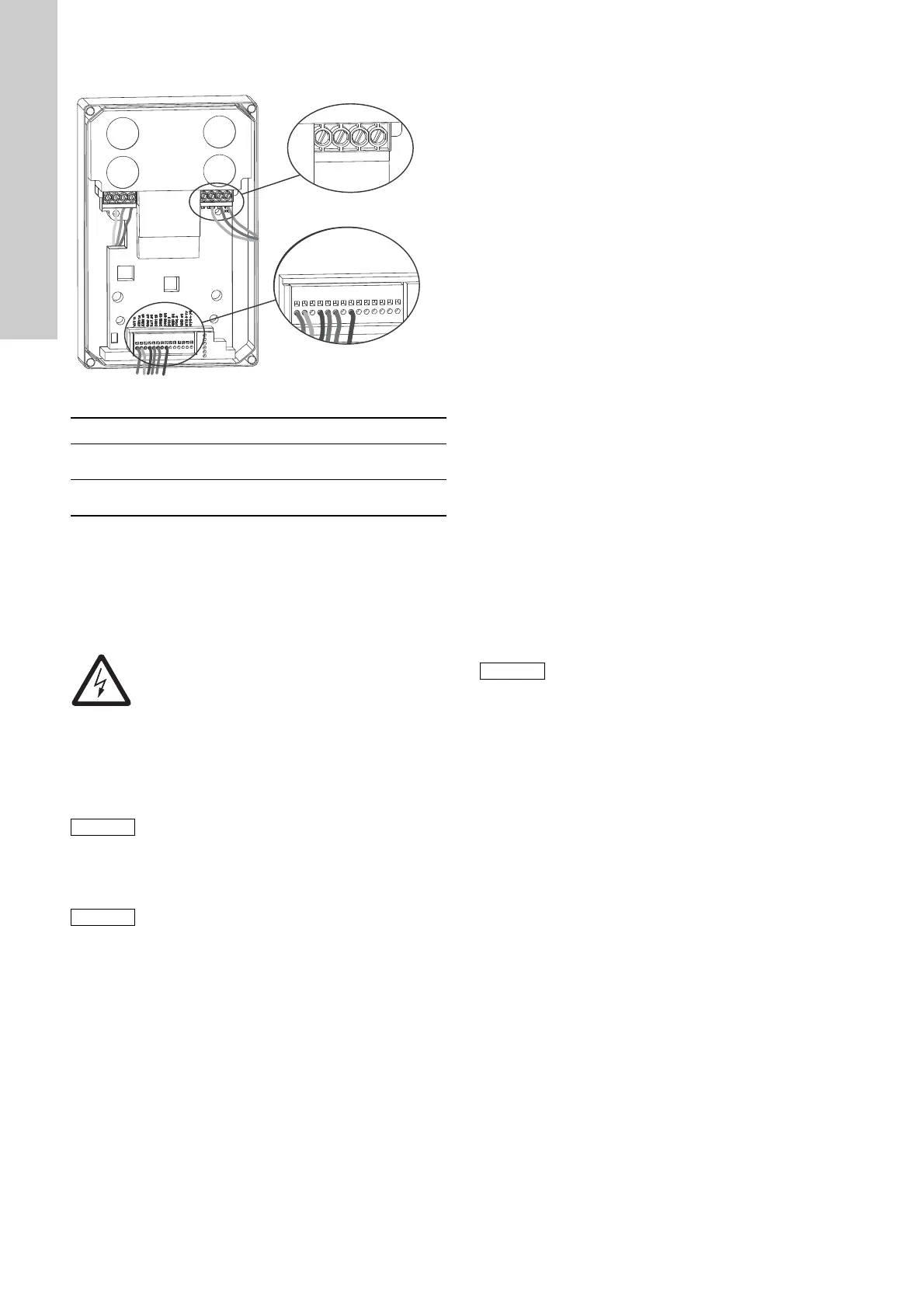

1. ilustr. Elektriskie pieslēgumi, pārskats
VFD jau ir pievienota DMX/DMH dozēšanas sūknim, ir jāveic tikai
elektroapgādes pievienošana.
6.1 Barošanas avots
Frekvenču pārveidotāja strāvas ievada pusē nav nepieciešami
nekādi papildu drošības pasākumi. Ir ieteicams lietot parastos
elektrotīkla drošinātājus un elektrotīkla slēdzi vai jaudas slēdzi.
Izolācija no savienotāja uz tīklu vienmēr jāveic visiem poliem
(L1/L2/L2 vai L1/N) vienlaicīgi.
Savienojuma šķērsgriezums
• 0,2 - 4/6 mm
2
nelokāms/lokāms kabelis AWG 24-10
• Pievienojot tīkla spriegumam, kabeļu šķērsgriezumiem līdz 2 x
2,5 mm
2
jālieto divvadu gala uzmavas.
6.1.1 VFD pievienošana elektrotīklam
1. Izslēdziet elektroapgādi.
2. No frekvenču regulējamas energobloka noņemiet priekšējo
pārsegu.
3. Izvelciet strāvas padeves kabeli cauri kabeļa blīvslēgam.
4. Noņemiet kabeļa apvalku apm. 3-5 cm garumā un atstājiet 7
mm garus vadus.
5. Pievienojiet vadus elektroapgādes spraudnim saskaņā ar
spaiļu diagrammu, kas ir uzdrukāta VFD, skatīt 1. attēlu -
barošana no tīkla.
– 1 fāzes VFD variants: pievienojiet fāzes vadu (L1) pie L1,
neitrālo vadu (N) pie L2/N un zemējuma vadu (PE) pie PE.
– 3 fāžu VFD variants: pievienojiet fāzes vadus (L1, L2, L3)
pie L1, L2/N un L3 un pievienojiet zemējuma vadu (PE) pie
PE.
– Pievelciet skrūves ar griezes momentu 0,5 - 0,6 Nm.
6. Pievelciet kabeļa ievada blīvslēgu.
7. Novietojiet atpakaļ frekvenču regulējamas energobloka
priekšējo p
ārsegu un pievelciet pārsega skrūves. Pievelciet
skrūves ar griezes momentu 3,5 Nm ± 20 %.
7. VFD specifikācija
7.1 VFD varianti, kas tiek lietoti ar DMX un DMH
sūkņiem
Piegādātājs piedāvā plašu VFD variantu klāstu. Grundfos DMX
un DMH sūkņi ir pieejami ar šādiem atlasītiem VFD variantiem:
•uzstādīts uz sūkņa motora;
•IP66
•ar iebūvētu potenciometru;
• bez bremzēšanas rezistora (BW);
•bez ATEX apstiprinājuma.
7.2 Darbības režīmi
Darbības režīmu (manuālu vai analogu) iespējams atlasīt ar
centrālās vadības iekārtas starpniecību.
• Ja ir aktivizēts AIN 1 (1. analogais ievads), tiek izvēlēts
manuālais režīms un VFD darbība tiek nodrošināta ar
potenciometra starpniecību.
• Ja ir aktivizēts AIN 2 (2. analogais ievads), tiek izvēlēts
analogais režīms un VFD darbību nodrošina analogs 4-20 mA
signāls.
7.2.1 Pastāvīgs darbības režīma iestatījums (VFD A variants)
Ja nav centrālas vadības iekārtas, iespējams iestatīt pastāvīgu
darbības režīmu - manuālu vai analogu.
Pēc noklusējuma VFD ir iestatīts manuālā
s darbības režīmā ar
iebūvētu potenciometru.
Manuāla darbība ar iebūvētu potenciometru (pēc
noklusējuma)
• 43 un 22 tiek savienoti ar savienotājelementa palīdzību.
– Aktivizēts 2. digitālais ievads.
– Aktivizēts 1. analogais ievads "AIN 1", kas ir piešķirts
potenciometram.
• Ātruma regulēšana ir iespējama tikai ar potenciometra
starpniecību.
4-20 mA analogai vadībai iestatījumi jāveic saskaņā ar sadaļas
Darbības režīma mainīšana uz analogo vadību (papildu variants)
norādījumiem:
TM06 4606 2815
VFD variants Motora variants Barošanas spriegums
1~ (1 fāze) ≤ 0,75 kW
1~ (1 fāze) 200-240 V
± 10 %, 47-63 Hz
3~ (3 fāzes) > 0,75 kW
3~ (3 fāzes) 380-480 V
- 20 %/+ 10 %, 47-63 Hz
BĪSTAMI
Elektriskās strāvas trieciens
• Pirms savienojumu veidošanas jāizslēdz
elektroapgāde.
• VFD vadības skapi drīkst atvērt tikai pilnvarots
un kvalificēts personāls.
• Visi elektriskie savienojumi jāveic kvalificētam
elektriķim saskaņā ar vietējiem normatīviem.
•No spailēm nedrīkst būt izvirzītas atsegtas
vadu daļas.
Tiklīdz ir pievienota un ieslēgta elektroapgāde no
tīkla, sūknis atkarībā no potenciometra
uzstādījuma var sākt darboties automātiski.
Pārliecinieties, ka elektroapgāde no tīkla tiek
ieslēgta tikai tad, kad sūknis ir gatavs palaišanai
un darbībai - skatiet sūkņa uzstādīšanas un
ekspluatācijas instrukcijas.
Ievērojiet norādījumus, kas iekļauti VFD
piegādātāja rokasgrāmatā "BU 0180", kas tiek
piegādāta kopā ar produktu.
10V 11
AIN1 14
AIN2 16
GND 40
24V 43
DIN1 21
DIN2 22
DIN3 23
DO1 1
GND 40
DO2 3
GND 40
SYS+77
SYS+78
L3 L2/N L1 PE
Ievērojiet norādījumus, kas ietverti VFD
piegādātāja rokasgrāmatā "BU 0180", kas tiek
piegādāta kopā ar produktu.
