Magyar (HU)
35
6. Elektromos csatlakozás

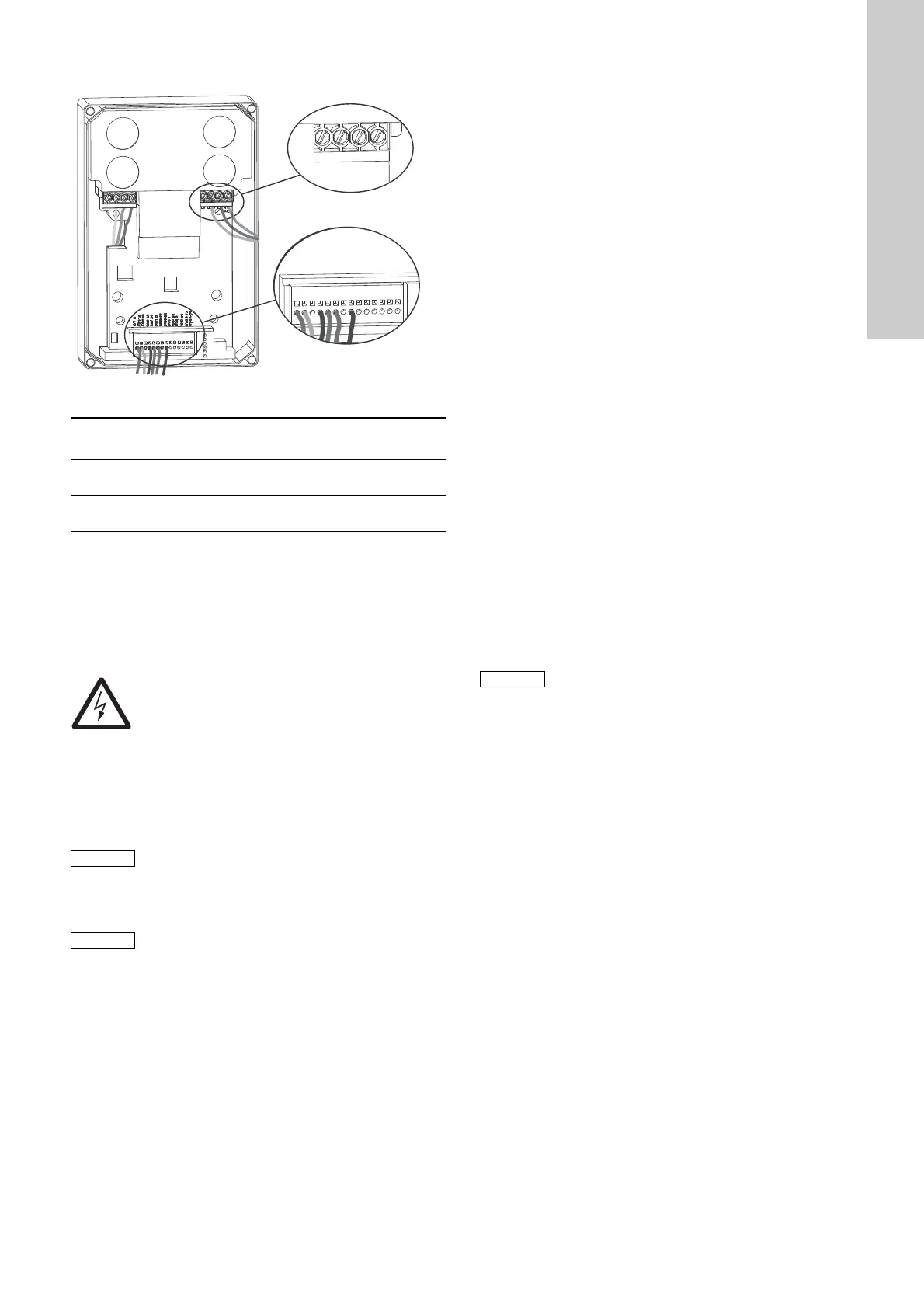

1. ábra Elektromos csatlakozások, áttekintés
A frekvenciaváltó már csatlakoztatva van a DMX/DMH
adagolószivattyúhoz, csak a táplálást kell csatlakoztatni.
6.1 Táplálás
A frekvenciaváltó táplálási oldalán nincs szükség különleges
biztonsági intézkedésekre. Javasoljuk a normál olvadóbetétek és
egy főkapcsoló vagy megszakító alkalmazását.
A csatlakozó aljzat és a tápellátás közötti csatlakozás
megszüntetését mindig az összes pólus (L1/L2/L2 vagy L1/N)
egyidejűleg történő megszakításával kell elvégezni.
A csatlakozó keresztmetszete:
• 0,2 - 4/6 mm
2
merev/flexibilis kábel AWG 24-10
• A tápfeszültség hurokhoz 2 x 2,5 mm
2
keresztmetszetűnél
nem nagyobb, kétvezetékes, csatlakozó hüvelyben végződő
kábelt kell használni.
6.1.1 A frekvenciaváltó csatlakoztatása a tápellátáshoz
1. Kapcsolja le a tápfeszültséget.
2. Vegye le a tápegység előlapját rekvenciaváltóról.
3. Húzza át a tápfeszültség kábelét egy tömszelencén.
4. Csupaszítsa le a kábeltburkolatot mintegy 3-5 cm hosszon, az
ereket pedig 7 mm hosszon.
5. Kösse be a tápellátás csatlakozó dugóját a frekvenciaváltóra
nyomtatott sorkapocs bekötési rajznak megfelelően, lásd az
1. ábrán a tápfeszültséget.
– 1-fázisú frekvenciaváltó változat: csatlakoztassa az (L1)
fázisvezetéket az L1-hez, az (N) nullavezetéket az L2/N-hez
a (PE) védőföldelést pedig a PE-hez.
– 3-fázisú frekvenciaváltó változat: csatlakoztassa az (L1, L2,
L3) fázisvezetékeket az L1, L2/N és L3 sorkapocshoz,
a(PE) védőföldelést pedig a PE-hez.
– Húzza meg a csavarokat 0,5 - 0,6 Nm nyomatékkal.
6. Szorítsa meg a tömszelencét.
7. Helyezze vissza a tápegység előlapját rekvenciaváltóról, és
húzza meg az előlap csavarjait. Húzza meg a csavarokat 3,5
Nm (± 20 %) nyomatékkal.
7. A frekvenciaváltó specifikációja
7.1 A DMX és DMH szivattyúkkal használt
frekvenciaváltó változatok
A gyártó a frekvenciaváltók széles skáláját kínálja. A Grundfos
DMX és DMH szivattyúk bizonyos kiválasztott frekvenciaváltó
változatokkal kaphatók, az alábbiak szerint:
• a szivattyú motorjára szerelt változat
•IP66
• integrált potenciométerrel
• fékellenállás (BW) nélkül
• ATEX-tanúsítvány nélkül.
7.2 Üzemmódok
Az üzemmódot (manuális vagy analóg) egy központi
vezérlőegységen lehet kiválasztani.
• Ha az AIN 1 (1-es analóg bemenet) van aktiválva, akkor
manuális mód van kiválasztva, és a frekvenciaváltó
működtetése egy potenciométerrel történik.
• Ha az AIN 2 (2-es analóg bemenet) van aktiválva, akkor
analóg mód van kiválasztva, és a frekvenciaváltó működtetése
egy 4-20 mA-es analóg jellel történik.
7.2.1 Az üzemmód (A változatú frekvenciaváltó) végleges
beállítása
Ha nincs központi vezérlőegység, az üzemmód véglegesen
beállítható manuálisra vagy analógra.
Alapértelmezésben a frekvenciaváltó integrált potenciométeres,
kézi üzemre van beállítva.
Kézi üzem integrált potenciométerrel (alapértelmezett)
• A 43-as és a 22-es sorkapocs áthidalóval van összekötve.
– 2-es digitális bemenet aktiválva.
– Az "AIN 1" az 1-es analóg bemenet, amely
a potenciométerhez van rendelve, aktiválva van.
• A fordulatszám szabályozás csak a potenciométerrel
lehetséges.
A 4-20 mA-es analóg vezérléshez a beállításokat az Az üzemmód
átváltása analóg vezérlésre (opcionális) című részben leírtak
szerint kell elvégezni:
TM06 4606 2815
Frekvencia-
váltó változat
Motorváltozat Tápfeszültség
1~ (1-fázis) ≤ 0,75 kW
1~ (1-fázis) 200-240 V
± 10 %, 47-63 Hz
3~ (3-fázis) > 0,75 kW
3~ (3-fázis) 380-480 V
- 20 %/+ 10 %, 47-63 Hz
VESZÉLY
Elektromos áramütés
• A csatlakozások bekötése előtt kapcsolja le
a tápfeszültséget.
• A frekvenciaváltó szekrényét csak erre jogosult
és szakképzett személy nyithatja fel.
• Az összes elektromos bekötést csak
szakképzett villanyszerelő végezheti, a helyi
előírásoknak megfelelően.
• Lecsupaszított vezetékek nem állhatnak ki
a sorkapcsokból.
A tápellátás csatlakoztatása és bekapcsolása
után a szivattyú azonnal, automatikusan működni
kezd, a potenciométer beállítástól függően.
Ügyeljen arra, hogy a tápellátást csak akkor
kapcsolják be, amikor a szivattyú kész az első
indításra és működésre. Lásd a szivattyú
telepítési és üzemeltetési utasítását.
Tartsa be a "BU 0180" frekvenciaváltóhoz
mellékelt gyártói kézikönyvben leírtakat.
10V 11
AIN1 14
AIN2 16
GND 40
24V 43
DIN1 21
DIN2 22
DIN3 23
DO1 1
GND 40
DO2 3
GND 40
SYS+77
SYS+78
L3 L2/N L1 PE
Tartsa be a "BU 0180" frekvenciaváltóhoz
mellékelt gyártói kézikönyvben leírtakat.
