6. Połączenia elektryczne

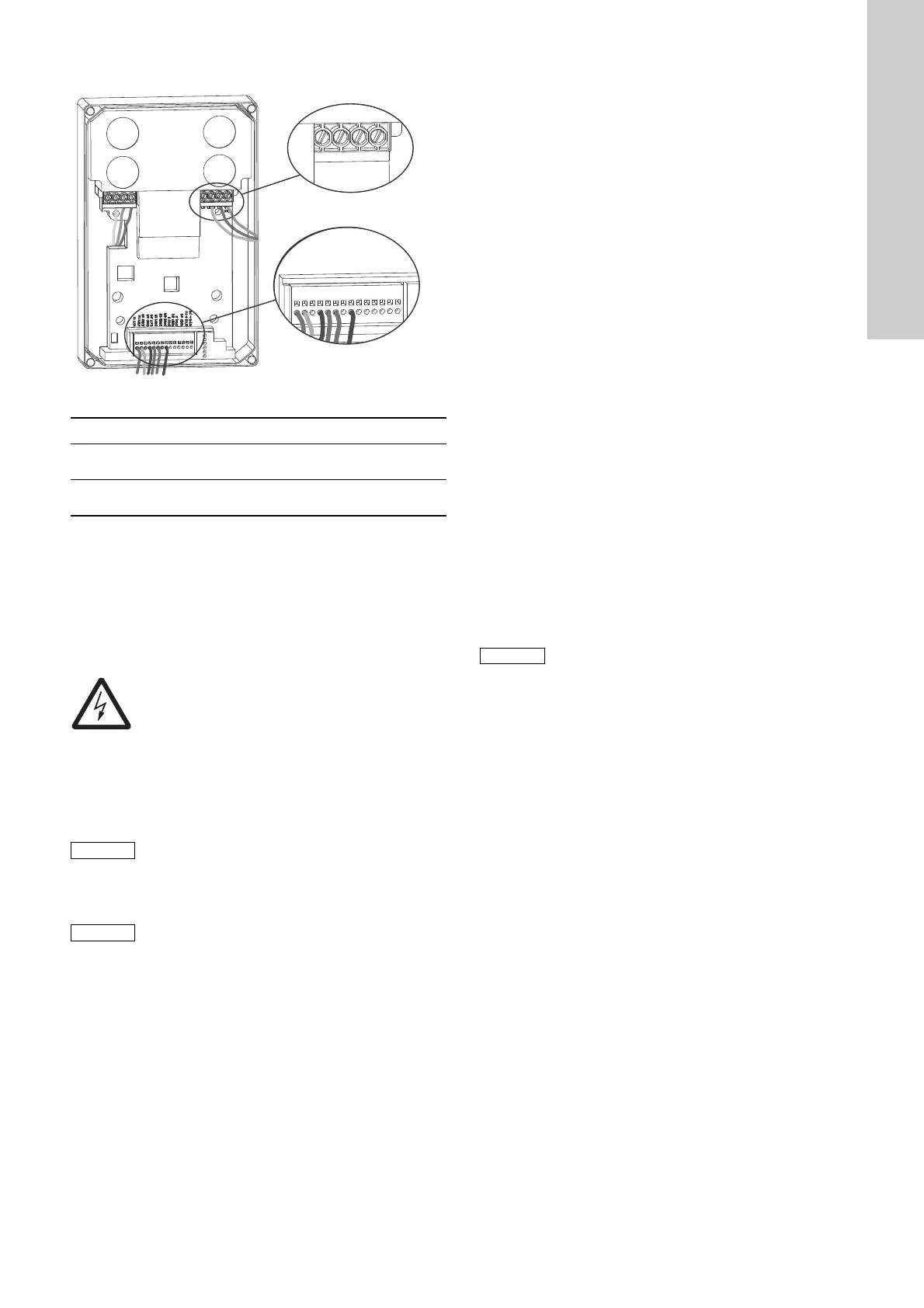

Rys. 1 Połączenia elektryczne - przegląd
Przetwornica VFD jest fabrycznie podłączona do pomp
dozujących DMX/DMH, wymagane jest tylko podłączenie
zasilania.
6.1 Zasilanie
Nie ma konieczności stosowania specjalnych zabezpieczeń po
stronie wejścia zasilania przetwornicy częstotliwości. Zaleca się
zastosowanie standardowych bezpieczników i wyłącznika
zasilania bądź wyłącznika automatycznego.
Zasilanie musi być odłączane jednocześnie na wszystkich
biegunach (L1/L2/L2 lub L1/N).
Przekroje przewodów połączeniowych:
• Sztywny/elastyczny kabel AWG 24-10 o przekroju 0,2 - 4/6
mm
2
•W pętlach zasilania należy stosować skrętki dwużyłowe 2 x
2,5 mm
2
z końcówkami izolacyjnymi.
6.1.1 Podłączanie przetwornicy VFD do zasilania
1. Odłączyć zasilanie sieciowe.
2. Zdemontować pokrywę z modułu zasilania VFD.
3. Przeprowadzić przewód zasilający przez dławik.
4. Zdjąć osłonę przewodu na długości ok. 3-5 cm i izolację na
długości ok. 7 mm.
5. Podłączyć przewody do wtyku zasilania zgodnie ze
schematem połączeń zaciskowych na VFD (zob. rys. 1).
– Przetwornica VFD z zasilaniem 1-fazowym: podłączyć
przewód fazowy (L1) do zacisku L1, przewód neutralny (N)
do zacisku L2/N i przewód uziemienia (PE) do zacisku PE.
– Przetwornica VFD z zasilaniem 3-fazowym: podłączyć
przewody fazowe (L1, L2, L3) do zacisków L1, L2/N i L3;
podłączyć przewód uziemienia (PE) do zacisku PE.
– Dokręcić śruby z momentem 0,5 - 0,6 Nm.
6. Dokręcić dławik kablowy.
7. Zamontować pokrywę modułu zasilania VFD i dokręcić ś
ruby
pokrywy. Dokręcić śruby z momentem 3,5 Nm ± 20 %.
7. Specyfikacja VFD
7.1 Wersje przetwornic VFD używanych w pompach
DMX i DMH
Dostawca posiada w swojej ofercie szeroką gamę przetwornic
VFD. Pompy Grundfos DMX i DMH wyposażone są
w przetwornice VFD o następujących parametrach:
• zamontowane na silniku pompy,
•IP66
• z wbudowanym potencjometrem,
• bez rezystora hamowania (BW),
• bez aprobaty ATEX.
7.2 Tryby pracy
Tryb pracy (ręczny lub analogowy) wybiera się z poziomu
centralnej jednostki sterującej.
• Aktywacja wejścia AIN 1 (wejście analogowe 1) oznacza
wybór trybu ręcznego, zaś przetwornica sterowana jest za
pośrednictwem potencjometru.
• Aktywacja wejścia AIN 2 (wejście analogowe 2) oznacza
wybór trybu analogowego, zaś przetwornica sterowana jest za
pośrednictwem sygnału 4 - 20 mA.
7.2.1 Ustawianie stałego trybu pracy (VFD w wersji A)
Jeśli urządzenie nie jest wyposażone w centralną jednostkę
sterującą, możliwe jest ustawienie wybranego trybu (ręcznego
lub analogowego) na stałe.
Domyślnie przetwornica VFD pracuje w trybie ręcznym
obsługiwanym za pomocą potencjometru.
Tryb ręczny obsługiwany za pomocą potencjometru
(domyślny)
• Zaciski 43 i 22 połączone zworką.
– Aktywne wejście cyfrowe 2.
– Aktywne wejście analogowe 1 "AIN 1" przypisane do
potencjometru.
• Regulacja prędkości możliwa wyłącznie za po
średnictwem
potencjometru.
W celu przełączenia na sterowanie sygnałem analogowym 4-20
mA należy zmienić ustawienia zgodnie z opisem w rozdziale
Zmiana trybu pracy na sterowanie analogowe (opcja):
TM06 4606 2815
Wersja VFD Wersja silnika Napięcie zasilania
1~ (1-fazowe) ≤ 0,75 kW
1~ (1-fazowe) 200-240 V
± 10 %, 47-63 Hz
3~ (3-fazowe) > 0,75 kW
3~ (3-fazowe) 380-480 V
- 20 %/+ 10 %, 47-63 Hz
NIEBEZPIECZEŃSTWO
Porażenie prądem elektrycznym
•Odłączyć napięcie zasilania przed
wykonywaniem połączeń.
•Szafka VFD może być otwierana tylko przez
upoważniony i przeszkolony personel.
• Wszystkie połączenia elektryczne muszą być
wykonane przez wykwalifikowanego elektryka
zgodnie z miejscowymi przepisami.
• Z zacisków nie mogą wystawać niezaizolowane
końce przewodów.
Pompa automatycznie rozpocznie pracę zależnie
od ustawień potencjometru niezwłocznie po
podłączeniu i włączeniu zasilania. Upewnić się,
że zasilanie zostanie włączone dopiero kiedy
pompa będzie gotowa do uruchomienia i pracy.
Zob. instrukcja montażu i eksploatacji pompy.
Stosować się do instrukcji producenta nr BU
0180 dotyczącej przetwornicy VFD dostarczonej
z produktem.
10V 11
AIN1 14
AIN2 16
GND 40
24V 43
DIN1 21
DIN2 22
DIN3 23
DO1 1
GND 40
DO2 3
GND 40
SYS+77
SYS+78
L3 L2/N L1 PE
Napięcie zasilania
Zaciski
Stosować się do instrukcji producenta nr BU
0180 dotyczącej przetwornicy VFD dostarczonej
z produktem.
