6. Ligação eléctrica

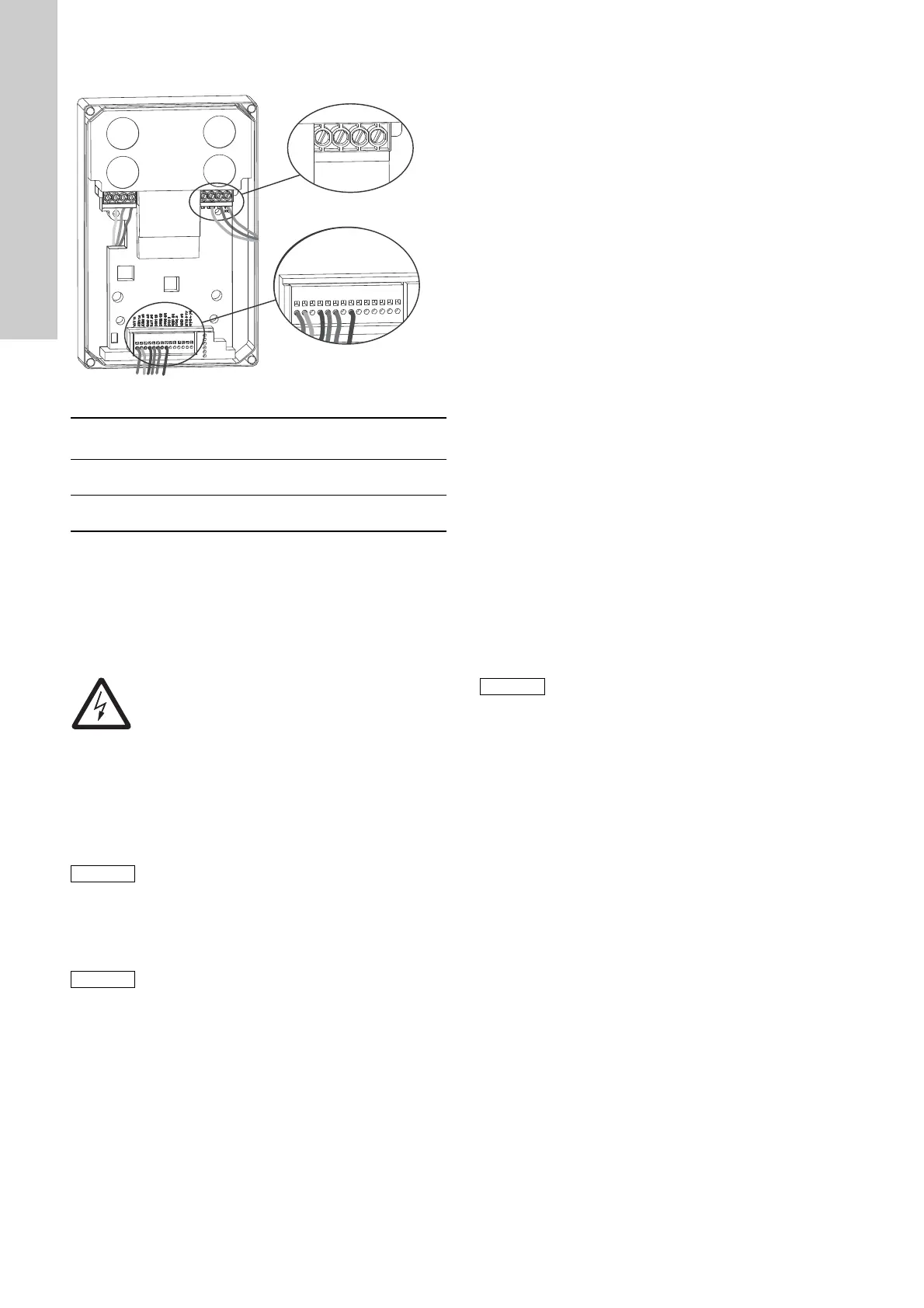

Fig. 1 Ligações eléctricas, visão geral
O VFD já se encontra ligado à bomba doseadora DMX/DMH, falta
apenas ligar a alimentação.
6.1 Alimentação
Não são necessárias medidas de segurança especiais no lado de
entrada de rede do conversor de frequência. Aconselha-se a utili-
zação de fusíveis de rede e de um disjuntor ou interruptor de
rede normais.
O isolamento do conector à rede deve ser sempre executado em
sincronia para todos os pólos (L1/L2/L2 ou L1/N).
Ligação de secção transversal:
• 0,2 - 4/6 mm
2
de cabo rígido/flexível, AWG 24-10
• Para ligar em "loop" a tensão de rede, deverá ser usada uma
secção transversal de cabo de fio duplo com ponteiras, com
até 2 x 2,5 mm
2
.
6.1.1 Ligação do VFD à alimentação de rede
1. Desligue a alimentação.
2. Retire a tampa dianteira da unidade de alimentação de VFD.
3. Puxe o cabo de alimentação através de um bucim de cabo.
4. Descarne o cabo a um comprimento de aprox. 3-5 cm e os
fios a um comprimento de 7 mm.
5. Ligue os fios à tomada de alimentação, de acordo com os
esquemas de terminais impressos no VFD; consulte a alimen-
tação de rede na fig. 1.
– Versão de VFD monofásica: ligue a linha de fase (L1) a L1,
a linha neutra (N) a L2/N e a ligação de terra de protecção
(PE) a PE.
– Versão de VFD trifásica: ligue as linhas de fase (L1, L2, L3)
a L1, L2/N e L3, e ligue a ligação de terra de protecção (PE)
a PE.
– Aperte os parafusos com 0,5 - 0,6 Nm.
6. Aperte o bucim do cabo.
7. Volte a montar a tampa dianteira da unidade de alimentação
de VFD e aperte os parafusos na tampa. Aperte os parafusos
com 3,5 Nm ± 20 %.
7. Especificação do VFD
7.1 Versões de VFD utilizadas com bombas DMX e
DMH
O fornecedor oferece uma ampla gama de versões de VFD. As
bombas DMX e DMH da Grundfos estão disponíveis com versões
de VFD seleccionadas, da seguinte forma:
• montadas no motor da bomba
•IP66
• com potenciómetro integrado
• sem resistência de travagem (BW)
• sem aprovação ATEX.
7.2 Modos de funcionamento
A selecção do modo de funcionamento (manual ou analógico)
pode ser feita através de uma unidade de controlo central.
• Se AIN 1 (entrada analógica 1) for activada, o modo manual
será seleccionado e o VFD será operado a partir de um poten-
ciómetro.
• Se AIN 2 (entrada analógica 2) for activada, o modo analógico
será seleccionado e o VFD será operado através de um sinal
analógico de 4-20 mA.
7.2.1 Configuração permanente do modo de funcionamento
(VFD, versão A)
Caso não haja uma unidade de controlo central, é possível confi-
gurar o modo de funcionamento de forma permanente para
manual ou analógico.
Por defeito, o VFD encontra-se configurado para funcionamento
manual com potenciómetro integrado.
Funcionamento manual com potenciómetro integrado
(predefinição)
• 43 e 22 são ligados com um jumper.
– A entrada digital 2 está activada.
– A entrada analógica 1 "AIN 1", que se encontra atribuída ao
potenciómetro, está activada.
• O controlo de velocidade só é possível através do potenció-
metro.
Para controlo analógico de 4-20 mA, as configurações têm de ser
realizadas de acordo com o capítulo Alteração do modo de fun-
cionamento para controlo analógico (opcional):
TM06 4606 2815
Versão de
VFD
Variante do
motor
Tensão de alimentação
1~ (monofá-
sica)
≤ 0,75 kW
1~ (monofásica) 200-240 V
± 10 %, 47-63 Hz
3~ (trifásica) > 0,75 kW
3~ (trifásica) 380-480 V
- 20 %/+ 10 %, 47-63 Hz
PERIGO
Choque eléctrico
• Desligue a alimentação antes de executar
quaisquer ligações.
• O quadro do VFD deve ser aberto apenas por
pessoal autorizado e qualificado.
• Todas as ligações eléctricas devem ser efectu-
adas por um electricista qualificado, em con-
formidade com as regulamentações locais.
• Não deverá haver secções de cabo descarna-
das salientes nos terminais.
Assim que a ligação da alimentação eléctrica de
rede tenha sido completada e a alimentação
tenha sido ligada, a bomba pode começar a fun-
cionar automaticamente, dependendo da confi-
guração do potenciómetro. Certifique-se de que a
alimentação de rede só é ligada quando a bomba
estiver pronta para o arranque e o funciona-
mento; consulte as instruções de instalação e
funcionamento da bomba.
Tenha em atenção o manual do fornecedor "BU
0180" para o VFD, fornecido juntamente com o
produto.
10V 11
AIN1 14
AIN2 16
GND 40
24V 43
DIN1 21
DIN2 22
DIN3 23
DO1 1
GND 40
DO2 3
GND 40
SYS+77
SYS+78
L3 L2/N L1 PE
Alimentação eléctrica
de rede
Terminais
Tenha em atenção o manual do fornecedor "BU
0180" para o VFD, fornecido juntamente com o
produto.
