Grundfos DMX Series

Română (RO)
50
6. Conexiunea electrică

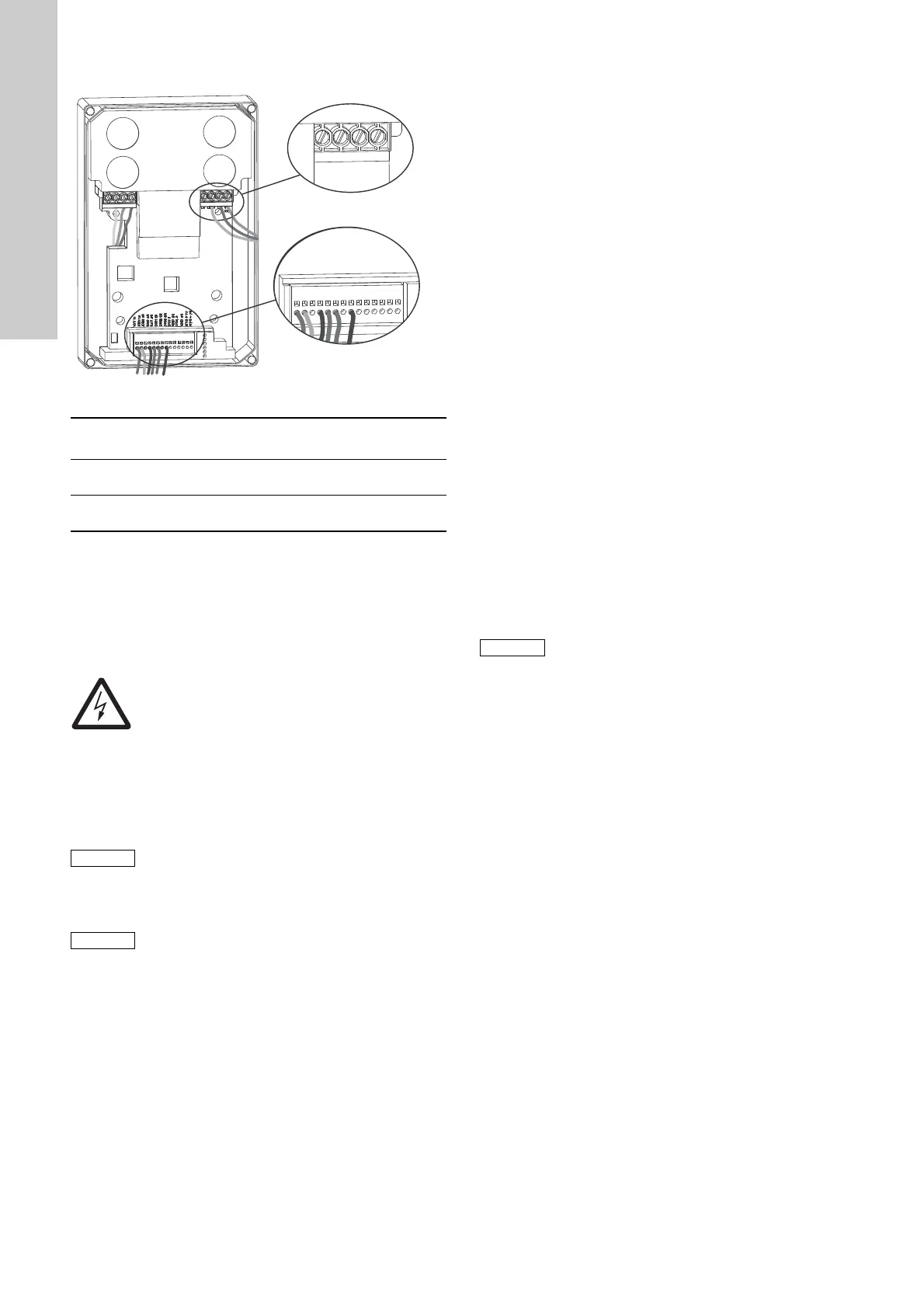

Fig. 1 Conexiunile electrice, prezentare
VFD este deja conectat la pompa dozatoare DMX/DMH, trebuie
conectată numai alimentarea de la rețea.
6.1 Alimentarea de la rețea
Pe partea de intrare a alimentării de la rețea a convertizorului de
frecvență nu sunt necesare măsuri speciale de siguranță. Se
recomandă utilizarea de siguranțe normale de rețea și un
întrerupător de rețea sau disjunctor.
Izolarea de la conector la rețea trebuie efectuată întotdeauna
sincron pentru toți polii (L1/L2/L2 or L1/N).
Secțiunea transversală a conexiunii:
• 0,2 - 4/6 mm
2
cablu rigid/flexibil AWG 24-10
• Pentru buclarea tensiunii de alimentare, trebuie utilizate
manșoane de capăt de fir dublu cu o secțiune transversală a
cablului de până la 2 x 2,5 mm
2
.
6.1.1 Conectarea VFD la rețeaua de alimentare
1. Decuplaţi alimentarea de la reţea.
2. Scoateți capacul frontal de pe blocul de alimentare VFD.
3. Trageți cablul de alimentare prin garnitura cablului.
4. Dezveliți învelișul cablului la o lungime de cca. 3-5 cm și firele
la o lungime de 7 mm.
5. Conectați cablurile la mufa de alimentare în conformitate cu
schema bornelor imprimată în VFD, vezi fig. 1 alimentarea de
la rețea.
– Varianta monofazată de VFD: conectați linia de fază (L1) la
L1, linia de nul (N) la L2/N și împământare (PE) la PE.
– Varianta trifazată de VFD: conectați liniile de fază (L1, L2,
L3) la L1, L2/N și L3, și conectați împământarea (PE) la PE.
– Strângeți șuruburile cu 0,5 - 0,6 Nm.
6. Strângeți garnitura cablului.
7. Instalați la loc capacul frontal al blocului de alimentare VFD și
strângeți șuruburile în capac. Strângeți șuruburile cu 3,5 Nm ±
20 %.
7. Specificația VFD
7.1 Variantele de VFD utilizate cu pompele DMX și
DMH
Furnizorul oferă o gamă largă de variante de VFD. Pompele
Grundfos DMX și DMH sunt disponibile cu variante selectate de
VFD, după cum urmează:
• montate pe motorul pompei
•IP66
• cu potențiometru integrat
•fără rezistor de frânare (BW)
•fără certificare ATEX.
7.2 Modurile de acționare
Selecția modului de acționare (manual sau analogic) poate fi
efectuată de o unitate centrală de comandă.
•Dacă este activat AIN 1 (intrarea analogică 1), este selectat
modul manual, iar VFD este acționat prin potențiometru.
•Dacă este activat AIN 2 (intrarea analogică 2), este selectat
modul analogic, iar VFD este acționat prin semnal analogic de
4-20 mA.
7.2.1 Setarea permanentă a modului de acționare (VFD
varianta A)
Dacă nu există o unitate centrală de comandă, modul de
acționare poate fi setat permanent pe manual sau analogic.
În mod implicit, VFD este setat pe acționare manuală cu
potențiometru integrat.
Acționarea manuală cu potențiometru integrat (implicit)
•43 și 22 sunt conectate cu un călăreţ.
– Este activată intrarea digitală 2.
– Este activată intrarea analogică 1 "AIN 1", care este
atribuită potențiometrului.
• Controlul turației este posibil numai prin potențiometru.
Pentru comanda analogică cu 4-20 mA, setările trebuie efectuate
în conformitate cu capitolul Schimbarea modului de acționare la
control analogic (opțional):
Schimbarea modului de acționare la control analogic
(opțional)
Vezi bornele în fig. 1.
•Călărețul trebuie să conecteze 43 cu 23. Deconectați călărețul
de 22 și conectați-l la 23.
– Este activată intrarea digitală 3.
– Este activată intrarea analogică 2 "AIN 2".
• Intrarea semnalului se face prin bornele 40 (-) și 16 (+).
TM06 4606 2815
Varianta VFD
Varianta de
motor
Tensiune de alimentare
1~
(monofazat)
≤ 0,75 kW
1~ (monofazat) 200-240 V
± 10 %, 47-63 Hz
3~ (trifazat) > 0,75 kW
3~ (trifazat) 380-480 V
- 20 %/+ 10 %, 47-63 Hz
PERICOL
Electrocutare
• Decuplaţi alimentarea de la reţea înainte de a
efectua orice conexiune.
• Caseta VFD trebuie deschisă numai de
persoane autorizate și calificate.
• Toate conexiunile electrice trebuie realizate de
un electrician calificat si in conformitate cu
reglementările locale.
•Părțile dezgolite ale cablurilor nu trebuie să
iasă în afară în borne.
Atenţie
Imediat de alimentarea de la rețea este conectată
și cuplată, pompa poate porni automat în funcție
de setarea potențiometrului. Asigurați-vă că
alimentarea de la rețea este cuplată numai când
pompa este pregătită pentru punerea în funcțiune
și exploatare, consultați instrucțiunile de
instalare și exploatare a pompei.
Atenţie
Respectați manualul furnizorului "BU 0180"
pentru VFD asigurat cu produsul.
10V 11 AIN1 14 AIN2 16 GND 40 24V 43 DIN1 21 DIN2 22 DIN3 23 DO1 1 GND 40 DO2 3 GND 40 SYS+77 SYS+78
L3 L2/N L1 PE
Alimentare de la
reţea
Borne
Atenţie
Respectați manualul furnizorului "BU 0180"
pentru VFD asigurat cu produsul.
