Türkçe (TR)
59
6. Elektrik bağlantısı

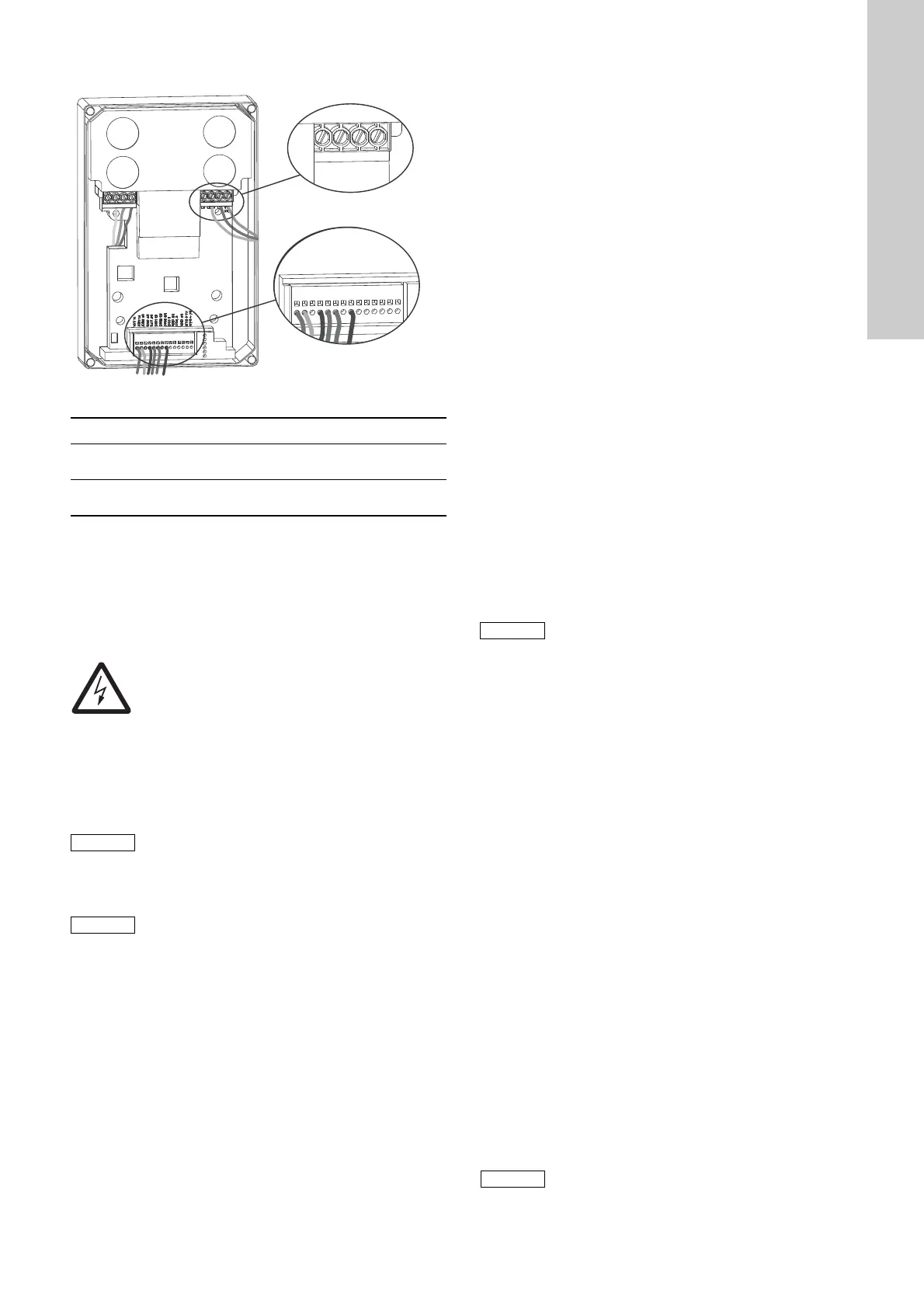

Şekil 1 Elektrik bağlantıları, genel görünüm
VFD, DMX/DMH dozlama pompasına zaten bağlıdır, sadece güç
beslemesi bağlanmalıdır.
6.1 Elektrik beslemesi
Frekans dönüştürücünün şebeke elektriği giriş tarafında herhangi
bir özel güvenlik önlemi gerekmektedir. Normal şebeke
sigortalarının ve bir şebeke şalteri veya devre kesici kullanılması
tavsiye edilir.
Konektörden şebekeye izolasyon daima bütün kutuplar (L1/L2/L2
veya L1/N) için senkronize bir şekilde gerçekleştirilmelidir.
Bağlantı kesiti:
0,2 - 4/6 mm
2
esnemez/esnek kablo AWG 24-10
Şebeke voltajı devresi için 2 x 2,5 mm
2
kablo kesitine kadar
çift tel ve uç manşonu kullanılmalıdır.
6.1.1 VFD'yi şebeke beslemesine bağlama
1. Elektrik beslemesini kapatın.
2. VFD Güç ünitesinden ön kapağı sökün.
3. Elektrik beslemesi kablosunu, kablo rakorundan çekin.
4. Kablo kılıfı nı 3-5 cm uzunluğa ve telleri 7 mm uzunluğa kadar
sıyırın.
5. VFD'de basılı terminal şemalarına göre telleri elektrik
beslemesi fişine bağlayın, şek. 1 elektrik beslemesine
bakınız.
– 1 fazlı VFD modeli: faz hattını (L1) L1'e, nötr hattı (N)
L2/N'ye ve koruyucu topraklamayı (PE) PE'ye bağlayın.
– 3 fazlı VFD modeli: faz hatlarını (L1, L2, L3) L1, L2/N ve
L3'e bağlayın ve koruyucu topraklamayı (PE) PE'ye
bağ
layın.
– Vidaları 0,5 - 0,6 Nm güçle sıkın.
6. Kablo rakorunu sıkın.
7. VFD Güç ünitesinin ön kapağını geri takın ve kapaktaki
vidaları sıkın. Vidaları 3,5 Nm ± % 20 ile tekrar sıkın.
7. VFD teknik özellikleri
7.1 DMX ve DMH pompalarla kullanılan VFD modelleri
Tedarikçi geniş bir dizi VFD modeli sunmaktadır. Grundfos DMX
ve DMH pompalar aşağıdaki şekilde seçilmiş VFD modelleriyle
birlikte sunulmaktadır:
pompa motoruna monteli
•IP66
entegre potansiyometreli
frenleme dirençsiz (BW)
ATEX onaysız.
7.2 Çalışma modları
Çalışma modu (manuel veya analog) seçimi merkezi bir kontrol
ünitesiyle yapılabilir.
AIN 1 (analog giriş 1) etkinleştirilirse, manuel modu seçilir ve
VFD, potansiyometreyle çalıştırılır.
AIN 2 (analog giriş 2) etkinleştirilirse, manuel modu seçilir ve
VFD, 4-20 mA analog sinyalle çalıştırılır.
7.2.1 Çalışma modunun kalıcı ayarı (VFD modeli A)
Merkezi kontrol ünitesi yoksa, çalışma modu kalıcı olarak manuel
veya analog olarak ayarlanabilir.
Varsayılan ayar olarak VFD, entegre potansiyometreyle manuel
çalışmaya ayarlanır.
Entegre potansiyometreyle manuel çalıştırma (varsayılan)
43 ve 22 bir bağlantı teliyle bağlanır.
– Dijital giriş 2 etkinleştirilir.
– Potansiyometreye atanan analog giriş 1 "AIN 1"
etkinleştirilir.
•Hız kontrolü sadece potansiyometreyle mümkündür.
4-20 mA analog kontrol için ayarların Çal
ışma modunu analog
kontrole çevirme (isteğe bağlı)lümüne göre yapılması gerekir:
Çalışma modunu analog kontrole çevirme (isteğe bağlı)
Şek. 1 terminallerine bakını z.
•Bağlantı teli 43'ü 23'e bağlamalıdır. Bağlantı telini 22'den
sökün ve 23'e bağlayın.
– Dijital giriş 3 etkinleştirilir.
– Analog giriş 2 "AIN 2" etkinleştirilir.
Sinyal girişi, 40 (-) ve 16 (+) terminalleriyle yapılır.
7.2.2 Modeller için çalışma modları (VFD modelleri B - E)
TM06 4606 2815
VFD modeli Motor modeli Besleme voltajı
1~ (1 fazlı) 0,75 kW
1~ (1 fazlı) 200-240 V
± % 10, 47-63 Hz
3~ (3 fazlı) > 0,75 kW
3~ (3 fazlı) 380-480 V
- % 20/+ % 10, 47-63 Hz
TEHLİKE
Elektrik çarpması
•Bağlantıları yapmadan önce elektrik
beslemesini kapatın..
VFD kabini sadece yetkili ve uzman personel
tarafından açılmalıdır.
Tüm elektrik bağlantıları, nitelikli bir elektrikçi
tarafından yerel düzenlemelere uygun olarak
gerçekleştirilmelidir.
Soyulmuş kablo uçları terminallerden dışarı
çıkmamalıdır.
İkaz
Şebeke elektrik beslemesi bağlanır ve açılır
ılmaz, potansiyometre ayarına bağlı olarak
pompa otomatik olarak çalışmaya başlayabilir.
Elektrik beslemesinin sadece pompa çalıştırmaya
hazır olduğunda açıldığı ndan emin olun,
pompanın kurulum ve kullanım talimatlarına
bakınız.
İkaz
Ürünle birlikte sağlanan VFD için "BU 0180"
tedarikçi kılavuzuna bakınız.
10V 11
AIN1 14
AIN2 16
GND 40
24V 43
DIN1 21
DIN2 22
DIN3 23
DO1 1
GND 40
DO2 3
GND 40
SYS+77
SYS+78
L3 L2/N L1 PE
Şebeke gerilimi
Terminaller
İkaz
Ürünle birlikte sağlanan VFD için "BU 0180"
tedarikçi kılavuzuna bakını z.
Not
VFD modeli B - E için çalışma modunun
ayarlanmasıyla ilgili bilgiyi VFD'nin "BU 0180"
tedarikçi kılavuzunda bulabilirsiniz.
