中文 (CN)
62
6. 电气连接

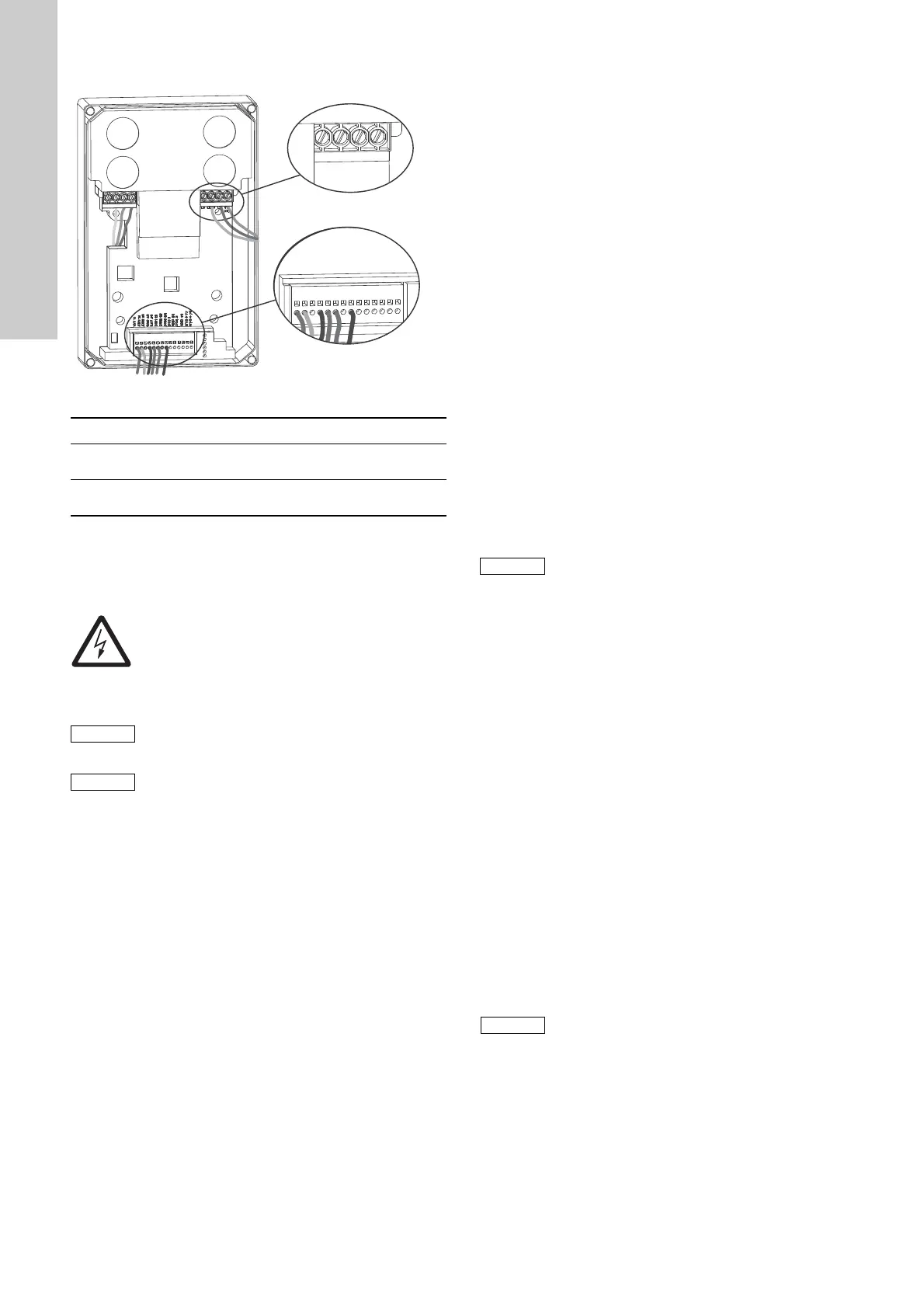

图 1 电气连接,概述
VFD已经连接到DMX/DMH计量泵,只需要连接电源。
6.1 电源
变频器的电源输入端不需要特别的安全措施。 建议使用普通电源保
险丝和一个电源开关或断路器。
连接器与电源的绝缘隔离必须在端子 (L1/L2/L2或L1/N)上同步进
行。
接线横截面:
0.2 - 4/6 mm
2
刚性/柔性电缆 AWG 24-10
对于主电压回路,必须使用高达2 × 2.5 mm
2
电缆截面的双线终
端套管。
6.1.1 将VFD连接到电源
1. 切断电源。
2. 拆下电源装置的前盖。
3. 使电源电缆穿过电缆接头。
4. 剥去约 3-5 cm长的电缆护套和7 mm长的电缆。
5. 根据印在VFD中的接线图,将电线连接到电源插头,见图1
源。
1相VFD型号: 将相线 (L1) 连接到L1,将中性线 (N) 连接到
L2/N,将保护接地线 (PE) 连接到PE。
3相VFD型号: 将相线 (L1, L2, L3) 连接到L1, L2/N 和 L3,将
保护接地线 (PE) 连接到PE。
用 0.5 - 0.6 Nm的扭矩拧紧螺丝。
6. 紧固电缆接头。
7. 重新装上电源装置的前盖,并拧紧盖上的螺丝。 用 3.5 Nm ±
20 %的扭矩拧紧螺丝。
7. VFD规格
7.1 DMX和DMH泵使用的VFD型号
供应商提供了丰富的VFD型号。 格兰富DMX和DMH泵可配备选定的
VFD型号,如下:
安装在泵电机上
IP66
带集成电位器
不带制动电阻 (BW)
非ATEX认证。
7.2 运行模式
操作模式的选择 (手动或模拟)可以通过中央控制单元进行。
如果AIN1 模拟输入1)被启用,手动模式被选择,并且VFD通
过电位器操作。
如果AIN2 模拟输入2)被启用,模拟模式被选择,并且VFD通
过4-20 mA的模拟信号操作。
7.2.1 操作模式永久设置 (VFD型号A)
如果没有中央控制单元,操作模式可永久设置为手动或模拟。
在默认情况下,VFD设置为通过集成电位器手动操作。
通过集成电位器手动操作 (默认)
43和22通过一根跳线连接。
数字输入2被启用。
模拟输入1"AIN 1"被启用,其被分配给电位器。
调速只能通过电位器进行。
对于4-20 mA模拟控制,必须按照章节
将操作模式更改为模拟控制
(可选)
进行设置:
将操作模式更改为模拟控制 (可选)
见图1终端。
跳线必须将43与23连接。 从22断开跳线并将其连接到23。
数字输入3被启用。
模拟输入2 "AIN2"被启用。
信号输入通过端子40 (-) 和16 (+) 进行。
7.2.2 各个型号 (VFD型号 B-E)的操作模式
TM06 4606 2815
VFD型号 电机选项 电源电压
1~ (1相) 0.75 kW
1~ (1相)200-240 V
± 10 %, 47-63 Hz
3~ (3相) > 0.75 kW
3~ (3相)380-480 V
- 20 %/+ 10 %, 47-63 Hz
危险
电击
在连接前切断电源。
只有经授权的合格人员才能打开VFD柜。
所有电气连接必须由合格的电工根据当地有关规定
来进行。
电线裸露部分不能从接线端伸出。
小心
只要电源连接并接通,泵即可自动启动,这取决于电
位器设置。 确保电源仅在泵准备好启动和运行时才接
通,参见泵的安装和操作指导。
小心
遵守随产品一起提供的VFD的供应商手册"BU0180"。
10V 11
AIN1 14
AIN2 16
GND 40
24V 43
DIN1 21
DIN2 22
DIN3 23
DO1 1
GND 40
DO2 3
GND 40
SYS+77
SYS+78
L3 L2/N L1 PE
主电源
端子
小心
遵守随产品一起提供的VFD的供应商手册"BU0180"。
注意
要设置VFD型号B-E的操作模式,参见VFD的供应商手
册"BU0180"。
