Grundfos LC 107

Dansk (DK)
27

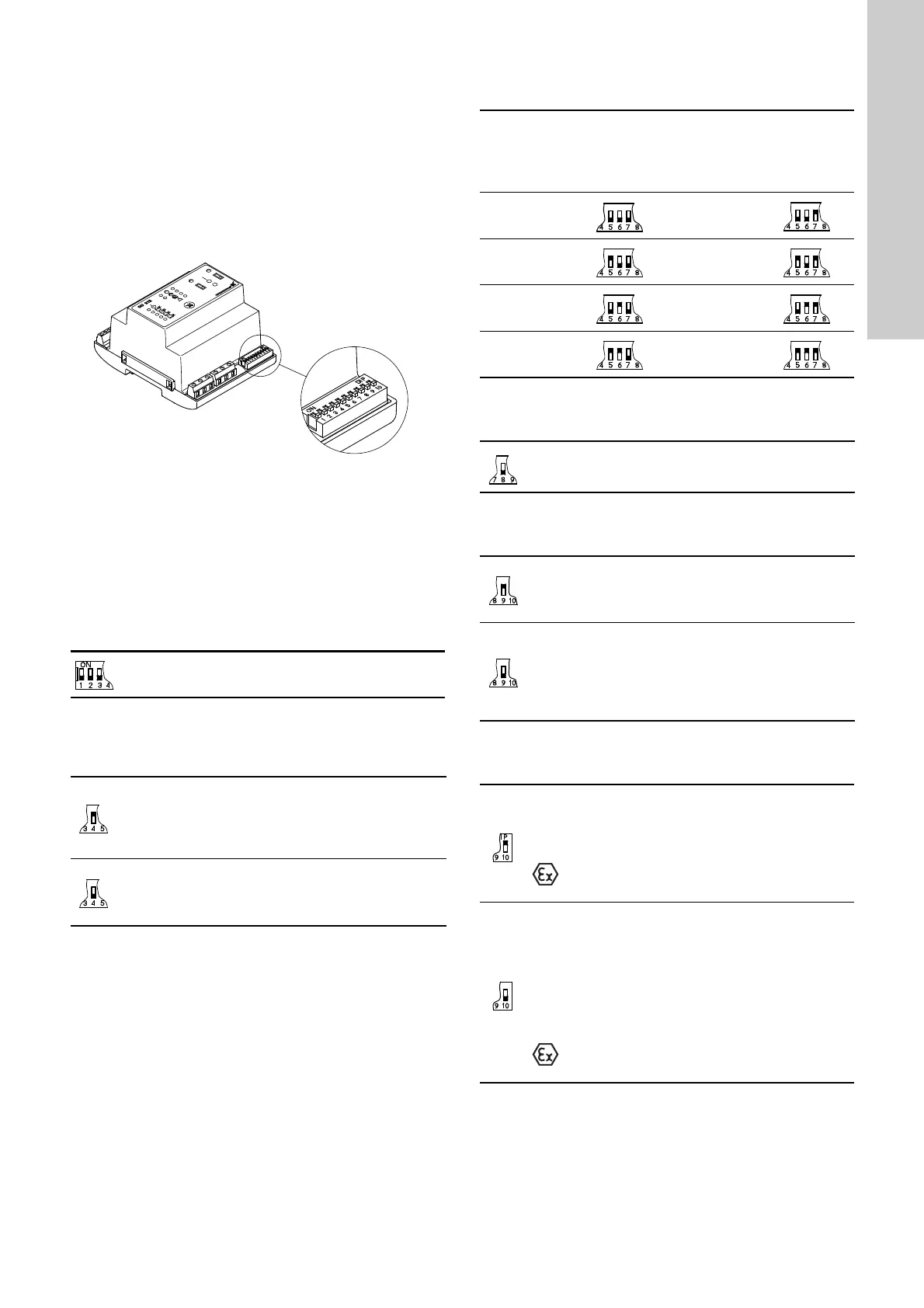

2.5 Indstilling af LC 107 og LCD 107
Modulerne CU 211 og CU 212 har en 10-polet DIP-switch place-
ret i nederste højre hjørne, se fig. 3.
Bemærk: Ved indstilling af DIP-switchen skal styringen altid være
i spændingsløs tilstand i mindst 1 minut for at opnå den rigtige
konfiguration ved opstart efter ændring af DIP-switchens stilling.
Indstilling af DIP-switchen giver mulighed for:
• tilvalg af startforsinkelse og automatisk testkørsel (switch 4),
• indstilling af efterløbstiden (switch 5, 6 og 7),
• tilvalg af automatisk alarmafstilling (switch 9),
• tilvalg af automatisk genstart (switch 10).
Fig. 3
Fabriksindstillingen af DIP-switchen fremgår af fig. 3.
Hver enkelt switch (1 til 10) på DIP-switchen kan indstilles til OFF
eller ON.
Bemærk: DIP-switchen må ikke indstilles til andre switchkombi-
nationer end dem, der er beskrevet i dette afsnit.
Indstil switch 1 til 10 i overensstemmelse med følgende:
•Switch 1, 2 og 3, applikationstype:
Ved indstilling af DIP-switchen skal styringen være spæn-
dingsløs i mindst 1 minut!
•Switch 4, startforsinkelse og automatisk testkørsel
(kun ved batteri-backup):
Ved indstilling af DIP-switchen skal styringen være spæn-
dingsløs i mindst 1 minut!
•Switch 5, 6 og 7, efterløbstid:
Ved indstilling af DIP-switchen skal styringen være spæn-
dingsløs i mindst 1 minut!
•Switch 8:
Ved indstilling af DIP-switchen skal styringen være spæn-
dingsløs i mindst 1 minut!
•Switch 9, automatisk alarmafstilling:
Ved indstilling af DIP-switchen skal styringen være spæn-
dingsløs i mindst 1 minut!
•Switch 10, automatisk genstart:
Ved indstilling af DIP-switchen skal styringen være spæn-
dingsløs i mindst 1 minut!
TM01 7109 4099
Indstillingen indkoder de aktuelle applikationstyper.
Ved denne indstilling indtræder en startforsinkelse i
intervallet mellem 0 og 255 sek. (tilfældig tidsinterval),
efter at netspændingen er tilsluttet, når der er tilstræk-
keligt væskeniveau.
Automatisk testkørsel hver 24. time.
Denne indstilling medfører øjeblikkelig start, efter at net-
spændingen er tilsluttet, når der er tilstrækkeligt væske-
niveau.
Ingen automatisk testkørsel.
Efterløbstiden er den tid, der går fra stopsignalet, indtil pum-
pen stoppes (stopforsinkelse).
Efterløbstiden skal indstilles således, at niveauklokkerne hæn-
ger frit oven over væskefladen, når alle pumper er afbrudt.
Samtidig skal det tilsikres, at pumperne ikke løber tør.
0 sek. 60 sek.
15 sek. 90 sek.
30 sek. 120 sek.
45 sek. 180 sek.
Switch 8 har ingen funktion i forbindelse med de aktu-
elle applikationstyper, men skal bibeholdes i den viste
stilling!
Denne indstilling sikrer, at alarmmeldinger til eksterne
alarmmeldere og den indbyggede summer afstilles
automatisk. Alarmmeldingen afstilles dog kun, hvis
fejlårsagen ikke længere er til stede.
Ved denne indstilling skal alarmafstillingen foretages
manuelt ved hjælp af afstillingstasten (afstillingstasten
er beskrevet i afsnit 4.2 Afstillingstast og ON-OFF-
AUTO-omskifter - LC 107 1-pumpe-styring og
5.2 Afstillingstast og ON-OFF-AUTO-omskifter -
LCD 107 2-pumpe-styring).
Denne indstilling giver mulighed for automatisk gen-
start, efter at motorens PTC-modstand/termoafbryder
har forårsaget udkobling. Genstart sker dog først, når
afkøling har fundet sted.
Når de tilsluttede pumper anvendes i eksplosi-
onsfarlige områder, må switch 10 ikke stå i denne
stilling!
Ved denne indstilling skal genstart foretages manuelt,
efter at motorens PTC-modstand/termoafbryder har for-
årsaget udkobling. Afstilling foretages ved hjælp af ON-
OFF-AUTO-omskifteren, som kortvarigt stilles i stilling
OFF (ON-OFF-AUTO-omskifteren er beskrevet i afsnit
4.2 Afstillingstast og ON-OFF-AUTO-omskifter - LC 107
1-pumpe-styring eller 5.2 Afstillingstast og ON-OFF-
AUTO-omskifter - LCD 107 2-pumpe-styring).
Når de tilsluttede pumper anvendes i eksplosi-
onsfarlige område, skal switch 10 stå i denne stil-
ling!
