Grundfos LC 107

Dansk (DK)
28
3. Idriftsætning
Før idriftsætning foretages, skal tilslutning og indstilling være
foretaget i henhold til afsnit 2.3 Tilslutning af LC 107 1-pumpe-
styring, 2.4 Tilslutning af LCD 107 2-pumpe-styring og
2.5 Indstilling af LC 107 og LCD 107.
Idriftsætningen skal udføres af autoriseret personel.
Udfør idriftsætningen på følgende måde:
1. Kontrollér, at niveauklokkerne er tilsluttet i henhold til illustrati-
onerne på side 95 eller 96.
2. Kontrollér, at pumpens indløb er neddykket i væsken/mediet.
3. Indstil motorværnet/motorværnene på motorens/motorernes
påstemplede mærkestrøm.
4. Tilslut forsyningsspænding.
Kun 3-fasede pumper: Kontrollér for eventuel fasefølgefejl,
(pumpen/pumperne kan ikke startes, hvis der er fasefølge-
fejl!).
5. Start pumpen/pumperne, se afsnit 4.2 Afstillingstast og ON-
OFF-AUTO-omskifter - LC 107 1-pumpe-styring eller
5.2 Afstillingstast og ON-OFF-AUTO-omskifter - LCD 107 2-
pumpe-styring.
6. Kontrollér, at pumpen/pumperne ikke løber tør. Risiko for tør-
løb skal evt. afhjælpes ved fornyet tidsindstilling af DIP-swit-
chen (switch 5, 6 og 7) i henhold til afsnit 2.5 Indstilling af
LC 107 og LCD 107 og/eller ved at flytte niveauklokken.
7. Kun 3-fasede pumper: Kontrollér, at pumpens omdrejnings-
retning er korrekt i henhold til Monterings- og driftsinstruktio-
nen for den pågældende pumpe.
8. Indstil styringen til den ønskede driftsform ved hjælp af ON-
OFF-AUTO-omskifteren, se afsnit 4.2 Afstillingstast og ON-
OFF-AUTO-omskifter - LC 107 1-pumpe-styring eller
5.2 Afstillingstast og ON-OFF-AUTO-omskifter - LCD 107 2-
pumpe-styring.
4. Betjening og funktioner - LC 107 1-pumpe-
styring

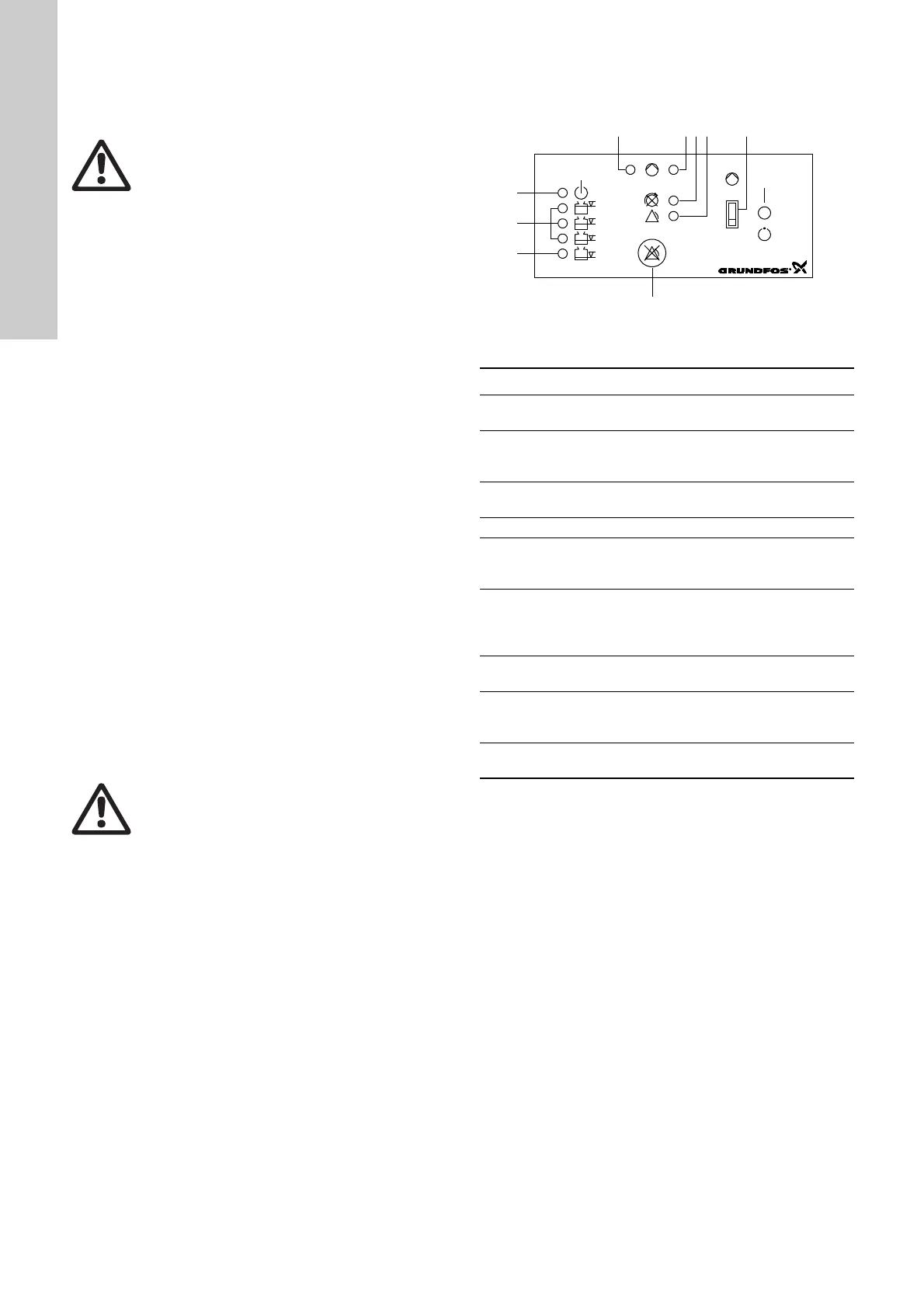

Fig. 4 viser betjeningspanelet på modul CU 211.
Fig. 4
Signaturforklaring til fig. 4:
Advarsel
Før der påbegyndes arbejde på pumper, som pum-
per sundhedsfarlige væsker/medier, skal der foreta-
ges en grundig rengøring/udluftning af pumper,
brønde og lign. i overensstemmelse med lokale for-
skrifter.
Før ethvert indgreb i LC/D 107 og arbejde på pumper,
brønde og lign. skal forsyningsspændingen være
afbrudt, og det skal sikres, at den ikke uforvarende
kan genindkobles.
Advarsel
Indstil motorværnet/motorværnene på motorens/
motorernes påstemplede mærkestrøm.
TM01 4860 3703
Pos. Beskrivelse
1
Grøn signallampe, viser startforsinkelse (blinker) og
pumpedrift (lyser).
2
Rød signallampe, viser pumpefejl
Blinker: PTC-modstand/termoafbryder fejl
Lyser: motorværn fejl
3
Rød signallampe, viser fasefølgefejl
(kun 3-fasede pumper).
4 Rød signallampe, viser fællesalarm.
5
ON-OFF-AUTO-omskifter, tre mulige stillinger, se afsnit
4.2 Afstillingstast og ON-OFF-AUTO-omskifter - LC 107
1-pumpe-styring.
7
Afstillingstast, tryktast for manuel afstilling af eksterne
alarmmeldere og den indbyggede summer, se afsnit
4.2 Afstillingstast og ON-OFF-AUTO-omskifter - LC 107
1-pumpe-styring.
8
Orange signallampe, som aktiveres af nederste niveau-
klokke. Viser væskeniveauet for start/stop af pumpe.
10
3 orange signallamper, som aktiveres af øverste niveau-
klokke. I tilfælde af højvandsalarm blinker den øverste
signallampe, og de to øvrige lyser.
11
Grøn signallampe, viser at forsyningsspændingen er til-
sluttet.
12
CU 211
1
1
34
7
5
11
10
8
