Dansk (DK)
29
4.1 Funktioner ved batteri-backup - LC 107 1-pumpe-styring
Hvis der er tilsluttet et backup-batteri på CU 211 (tilbehør), vil føl-
gende funktioner blive udført, når den normale forsyningsspæn-
ding til LC 107 ikke er til stede (se også nedenstående illustra-
tioner):
• Fællesalarmen er aktiv, rød signallampe lyser - kan ikke afstil-
les!
• Hvis den eksterne alarmmelder for fællesalarm har ekstern
forsyningsspænding, vil denne være aktiv - kan ikke afstilles
ved hjælp af afstillingstasten!
• Den indbyggede summer er aktiveret - kan afstilles ved hjælp
af afstillingstasten!
• Hvis væskeniveauet i brønden bliver højere end niveauet for
højvandsalarmering, vil øverste orange signallampe blinke og
næstøverste orange signallampe lyse.
• Hvis der er valgt startforsinkelse og automatisk testkørsel
(switch 4 på DIP-switchen), vil der efter tilslutning af netspæn-
dingen ske en startforsinkelse, når der er tilstrækkeligt væske-
niveau, se afsnit 2.5 Indstilling af LC 107 og LCD 107.

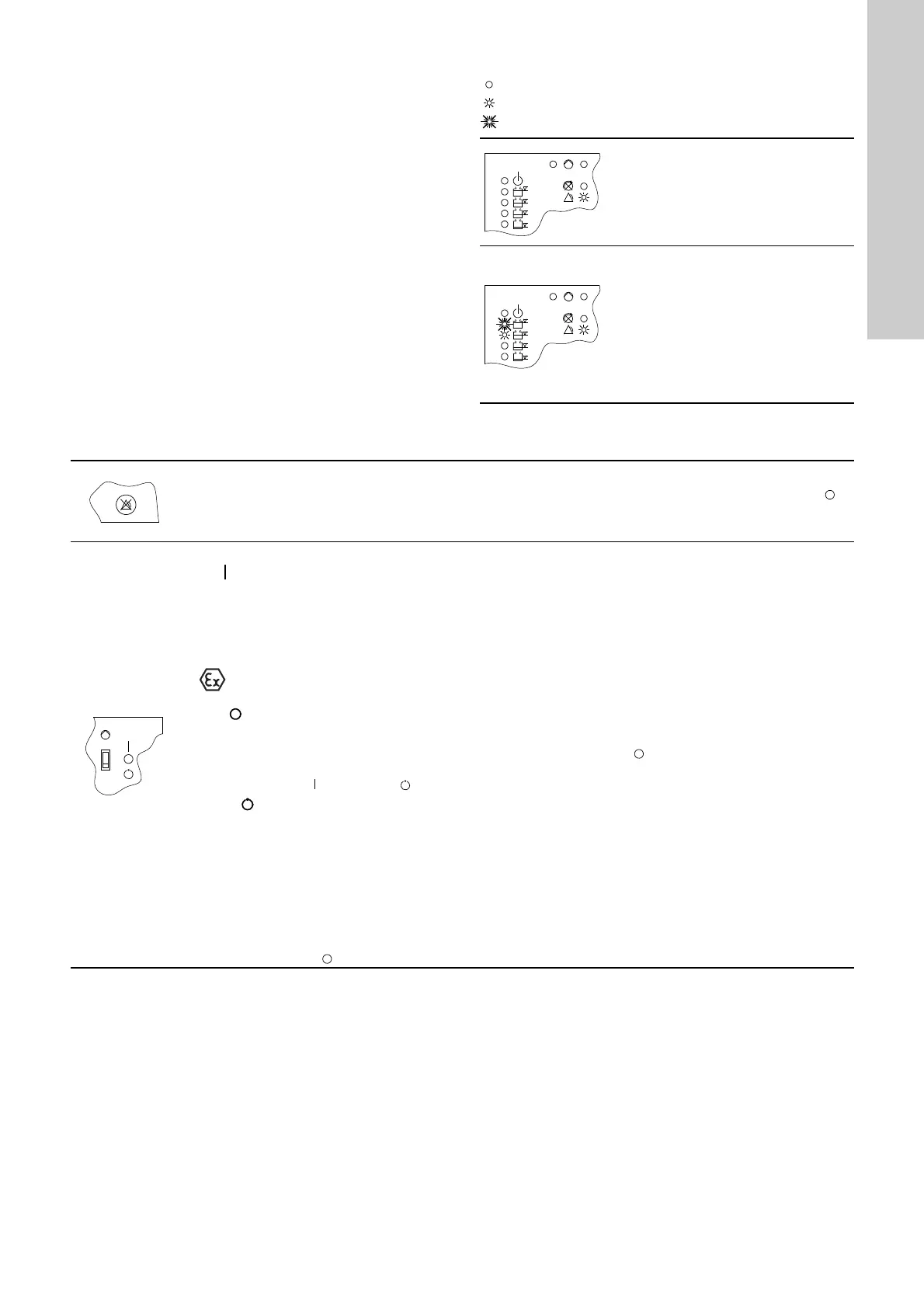

Nedenstående oversigt viser de to situationer, der kan fore-
komme, når den normale forsyningsspænding til LC 107 ikke er til
stede, og der samtidig er tilsluttet et backup-batteri:
= signallampen lyser ikke.
= signallampen lyser.
= signallampen blinker.
4.2 Afstillingstast og ON-OFF-AUTO-omskifter - LC 107 1-pumpe-styring
Netspændingsfejl:
• Fælleaslarmen er aktiv.
Rød signallampe lyser.
• Grøn signallampe (forsyningsspæn-
ding tilsluttet) lyser ikke.
Netspændingsfejl og højvandsalarme-
ring:
• Fællesalarmen er aktiv.
Rød signallampe lyser.
•Øverste orange signallampe blinker.
• Næstøverste orange signallampe
lyser.
• Grøn signallampe (forsyningsspæn-
ding tilsluttet) lyser ikke.
Afstillingstasten er en tryktast til manuel afstilling af eksterne alarmmeldere og den indbyggede summer (dvs. ikke
til afstilling af alarmhukommelsen, da dette foretages ved hjælp af ON-OFF-AUTO-omskifteren, se stilling OFF ( )).
Selv om fejltilstanden stadigvæk er til stede, vil eksterne alarmmeldere og den indbyggede summer blive afstillet ved
tryk på afstillingstasten.
ON-OFF-AUTO-omskifteren kan stå i tre forskellige stillinger:
ON ( ), øverste stilling:
• Pumpen starter, når omskifteren stilles i denne stilling (medmindre motorværnet har forårsaget udkobling!).
• Hvis motorens PTC-modstand/termoafbryder melder overtemperatur, vil pumpen ikke blive udkoblet.
Bemærk: Det er brugerens ansvar, hvor længe pumpen skal køre med denne fejlmelding. Ved længere tids drift
vil pumpen blive ødelagt!
Ved eksplosionsfarlige områder skal switch 10 på DIP-switchen indstilles som angivet i afsnit 2.5 Indstilling af
LC 107 og LCD 107, og dette medfører samtidigt, at pumpen ikke kan startes, når motorens PTC-modstand/
termoafbryder melder overtemperatur.
OFF ( ), mellemste stilling:
• Pumpen kan ikke starte, når omskifteren står i denne stilling.
• Afstilling af alarmhukommelsen sker ved at stille omskifteren i stilling OFF ( ). Alarmhukommelsen er signallam-
pernes visning af en forsvunden fejltilstand. Hvis en fejltilstand stadigvæk er til stede, når omskifteren igen sættes
i driftstilstand ON ( ) eller AUTO ( ), vil alarmering for fejltilstanden straks gentages.
AUTO ( ), nederste stilling:
• Pumpen styres af indgangssignalerne fra niveauklokkerne og pumpen i henhold til den valgte indstilling på DIP-
switchen.
• Alarmafstillingen vil ske automatisk. Switch 9 på DIP-switchen kan dog indstilles til manuel afstilling, som foreta-
ges ved hjælp af afstillingstasten, se afsnit 2.5 Indstilling af LC 107 og LCD 107.
• Pumpen vil genstarte automatisk, når en given fejltilstand igen forsvinder. Dette vil dog afhænge af switch 10 på
DIP-switchen, se afsnit 2.5 Indstilling af LC 107 og LCD 107.
• Når pumpen genstarter automatisk efter en forsvunden fejltilstand, vil signallampernes visning af den nu for-
svundne fejltilstand bibeholdes (alarmhukommelse), og visningen kan kun fjernes ved at afstille alarmhukommel-
sen, se stilling OFF ().
