Dansk (DK)
30
5. Betjening og funktioner - LCD 107 2-pumpe-
styring

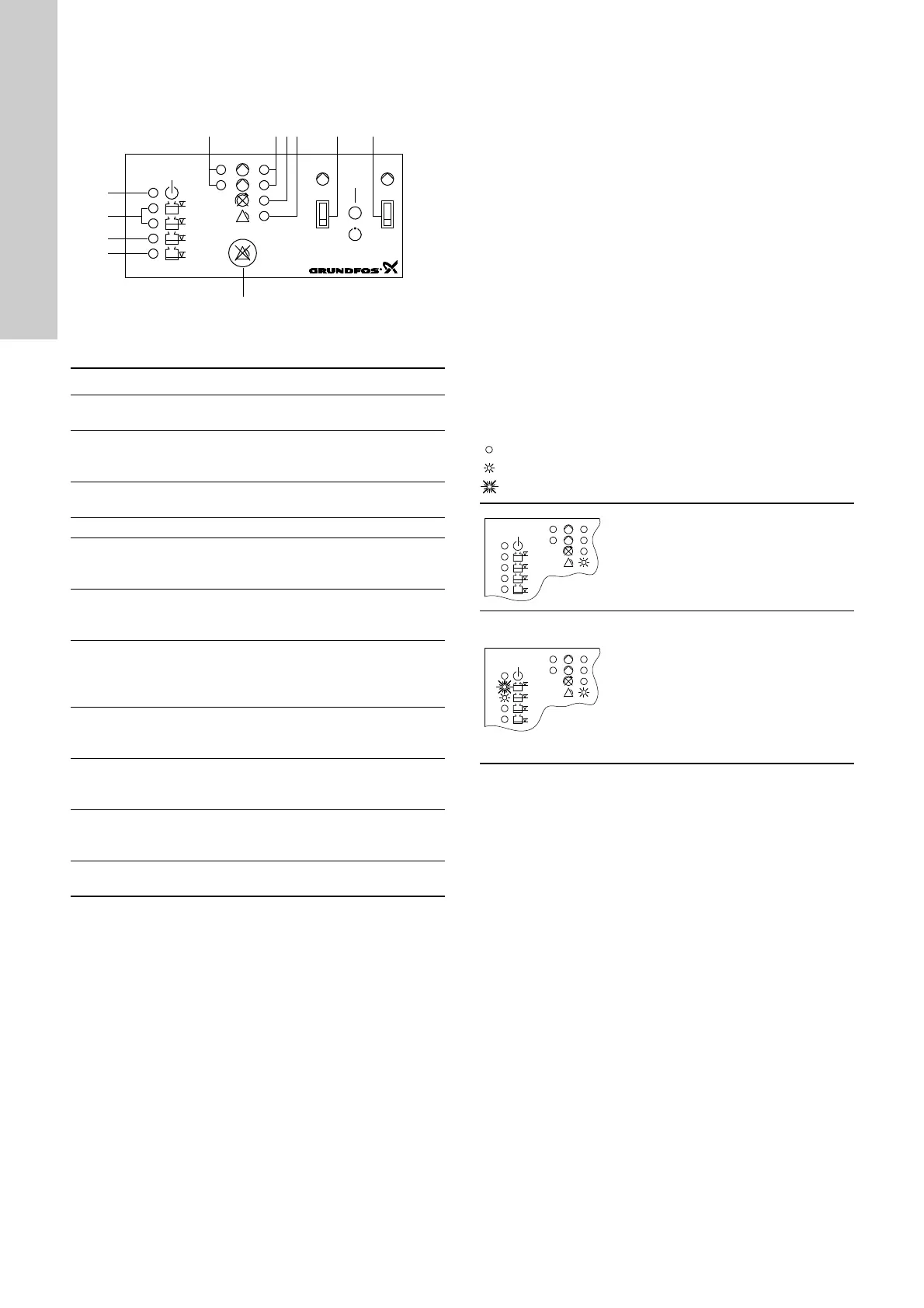

Fig. 5 viser betjeningspanelet på modul CU 212.
Fig. 5
Signaturforklaring til fig. 5:
5.1 Funktioner ved batteri-backup - LCD 107 2-pumpe-
styring
Hvis der er tilsluttet et backup-batteri på CU 212 (tilbehør), vil føl-
gende funktioner blive udført, når den normale forsyningsspæn-
ding til LCD 107 ikke er til stede (se også nedenstående illustra-
tioner):
• Fællesalarmen er aktiv, rød signallampe lyser - kan ikke afstil-
les!
• Hvis den eksterne alarmmelder for fællesalarm har ekstern
forsyningsspænding, vil denne være aktiv - kan ikke afstilles
ved hjælp af afstillingstasten!
• Den indbyggede summer er aktiveret - kan afstilles ved hjælp
af afstillingstasten!
• Hvis væskeniveauet i brønden bliver højere end niveauet for
højvandsalarmering, vil øverste orange signallampe blinke og
næstøverste orange signallampe lyse.
• Hvis der er valgt startforsinkelse og automatisk testkørsel
(switch 4 på DIP-switchen), vil der efter tilslutning af netspæn-
dingen ske en startforsinkelse, når der er tilstrækkeligt væske-
niveau, se afsnit 2.5 Indstilling af LC 107 og LCD 107.
Nedenstående oversigt viser de to situationer, der kan fore-
komme, når den normale forsyningsspænding til LCD 107 ikke er
til stede, og der samtidig er tilsluttet et backup-batteri:
= signallampen lyser ikke.
= signallampen lyser.
= signallampen blinker.
TM01 4387 3703
Pos. Beskrivelse
1
Grøn signallampe for henholdsvis pumpe 1 og 2,
viser startforsinkelse (blinker) og pumpedrift (lyser).
2
Rød signallampe for henholdsvis pumpe 1 og 2.
Blinker: PTC-modstand/termoafbryder fejl
Lyser: motorværn fejl
3
Rød signallampe, viser fasefølgefejl
(kun 3-fasede pumper).
4 Rød signallampe, viser fællesalarm.
5
ON-OFF-AUTO-omskifter for pumpe 1,
tre mulige stillinger, se afsnit 5.2 Afstillingstast og ON-
OFF-AUTO-omskifter - LCD 107 2-pumpe-styring.
6
ON-OFF-AUTO-omskifter for pumpe 2,
tre mulige stillinger, se afsnit 5.2 Afstillingstast og ON-
OFF-AUTO-omskifter - LCD 107 2-pumpe-styring.
7
Afstillingstast, tryktast for manuel afstilling af eksterne
alarmmeldere og den indbyggede summer, se afsnit
5.2 Afstillingstast og ON-OFF-AUTO-omskifter -
LCD 107 2-pumpe-styring.
8
Orange signallampe, som aktiveres af nederste niveau-
klokke. Viser væskeniveauet for start af første pumpe/
fælles stop.
9
Orange signallampe, som aktiveres af mellemste
niveauklokke. Viser væskeniveauet for start af den
anden pumpe.
10
2 orange signallamper, som aktiveres af øverste niveau-
klokke. I tilfælde af højvandsalarm blinker den øverste
signallampe, og den anden lyser.
11
Grøn signallampe, viser at forsyningsspændingen er til-
sluttet.
CU 212
21
1
2
1234
7
56
11
10
9
8
Netspændingsfejl:
• Fællesalarmen er aktiv.
Rød signallampe lyser.
• Grøn signallampe (forsyningsspæn-
ding tilsluttet) lyser ikke.
Netspændingsfejl og højvandsalarme-
ring:
• Fællesalarmen er aktiv.
Rød signallampe lyser.
•Øverste orange signallampe blinker.
•Næstøverste orange signallampe
lyser.
• Grøn signallampe (forsyningsspæn-
ding tilsluttet) lyser ikke.
1
CU 212
2
CU 212
2
1
