6. Montage et raccordement
6.1 Montage de la pompe
La pompe peut être exposée au rayonnement du
soleil et installée en intérieur comme en extérieur.
Pour toute installation en extérieur, il est recom-
mandé de protéger la pompe au moyen d'une bâche.
Toujours monter la pompe sur le châssis avec orifice
d'aspiration à l'horizontale et orifice de refoulement à
la verticale.
La pompe doit être installée horizontalement.
Angle d'inclinaison maxi : ± 18 °. Voir fig. 3.

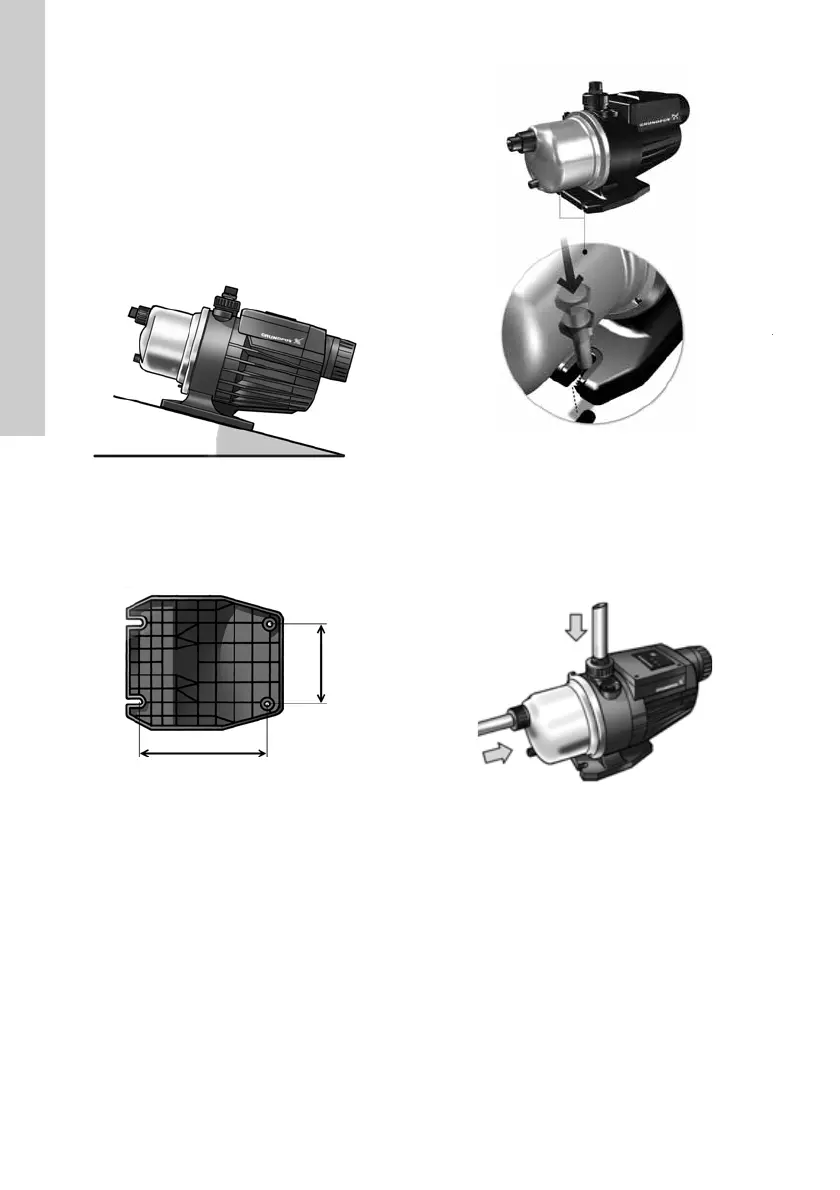

Fig. 3 Installation horizontale de la pompe MQ
La pompe doit être installée sur une fondation solide
par des boulons fixés sur le châssis. Voir fig. 4.
Les orifices de fixation sont protégés par une fine
couche plastique qu'il faut retirer. Voir fig. 5.
Fig. 4 Châssis
Fig. 5 Retrait de la couche plastique dans les
orifices de fixation
Le refoulement de la pompe est flexible, ± 5 °, pour
faciliter le raccordement. Ne jamais trop forcer pour
raccorder la tuyauterie.
La pompe est fournie avec des raccords vissés G 1
(50 Hz) ou 1" NPT (60 Hz) à installer dans les ori-
fices d'aspiration et de refoulement. Voir fig. 6.
Fig. 6 Montage des raccords vissés dans les
orifices d'aspiration et de refoulement
TM01 9691 2600TM01 9692 2600
TM05 5156 3412TM01 9698 2600
