6. Montaje y conexión
6.1 Montaje de la bomba
La bomba es resistente a la luz solar y puede insta-
larse tanto en el interior como en el exterior.
Cuando se instala en el exterior, se recomienda pro-
teger la bomba por medio de una cubierta adecuada.
Monte siempre la bomba en el soporte con conexión
de aspiración horizontal y con conexión de descarga
vertical.
La bomba debe montarse horizontalmente.
Ángulo máximo de inclinación permitido: ± 18 °.
Véase la fig. 3.

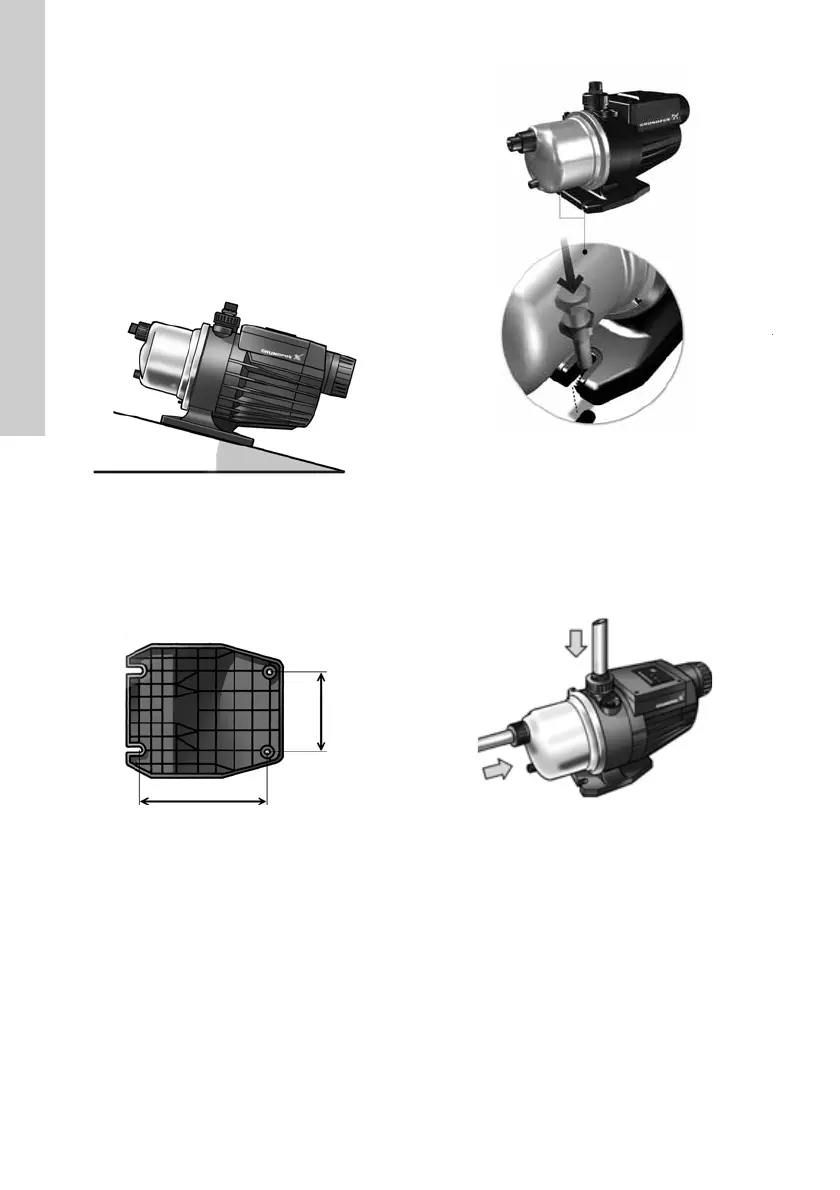

Fig. 3 Instalación horizontal de MQ
La bomba debe fijarse a una base sólida mediante
pernos a través de los orificios del soporte.
Véase la fig. 4.
Los orificios para los pernos están cubiertos con una
fina capa de plástico que debe extraerse antes de
utilizarlos. Véase la fig. 5.
Fig. 4 Soporte
Fig. 5 Extracción de la capa de plástico del
orificio para perno
La descarga de la bomba es flexible, ± 5 °, para
facilitar la conexión. No ejerza nunca una fuerza
innecesaria cuando conecte las tuberías.
La bomba se suministra con conexiones roscadas
G 1 (50 Hz) o 1" NPT (60 Hz) para colocarlas en las
conexiones de aspiración y descarga.
Véase la fig. 6.
Fig. 6 Colocación de las conexiones roscadas
en las conexiones de aspiración y
descarga
TM01 9691 2600TM01 9692 2600
TM05 5156 3412TM01 9698 2600
