Français (FR)
85
La pompe est équipée d'un clapet anti-retour qui
empêche le reflux pendant l'amorçage et le fonction-
nement.
Installations avec longue tuyauterie d'aspiration :
Le clapet anti-retour est fourni avec la pompe. Il est
recommandé de monter un clapet anti-retour dans
l'orifice d'aspiration de la pompe.
Si la pompe est installée avec une longue tuyauterie,
celle-ci doit être correctement supportée de chaque
côté de la pompe afin de ne créer aucun effort méca-
nique. Si la pompe tire de l'eau depuis une fosse, il
est également recommandé de monter un clapet de
pied à l'extrémité de la tuyauterie d'aspiration.
Voir fig. 7.

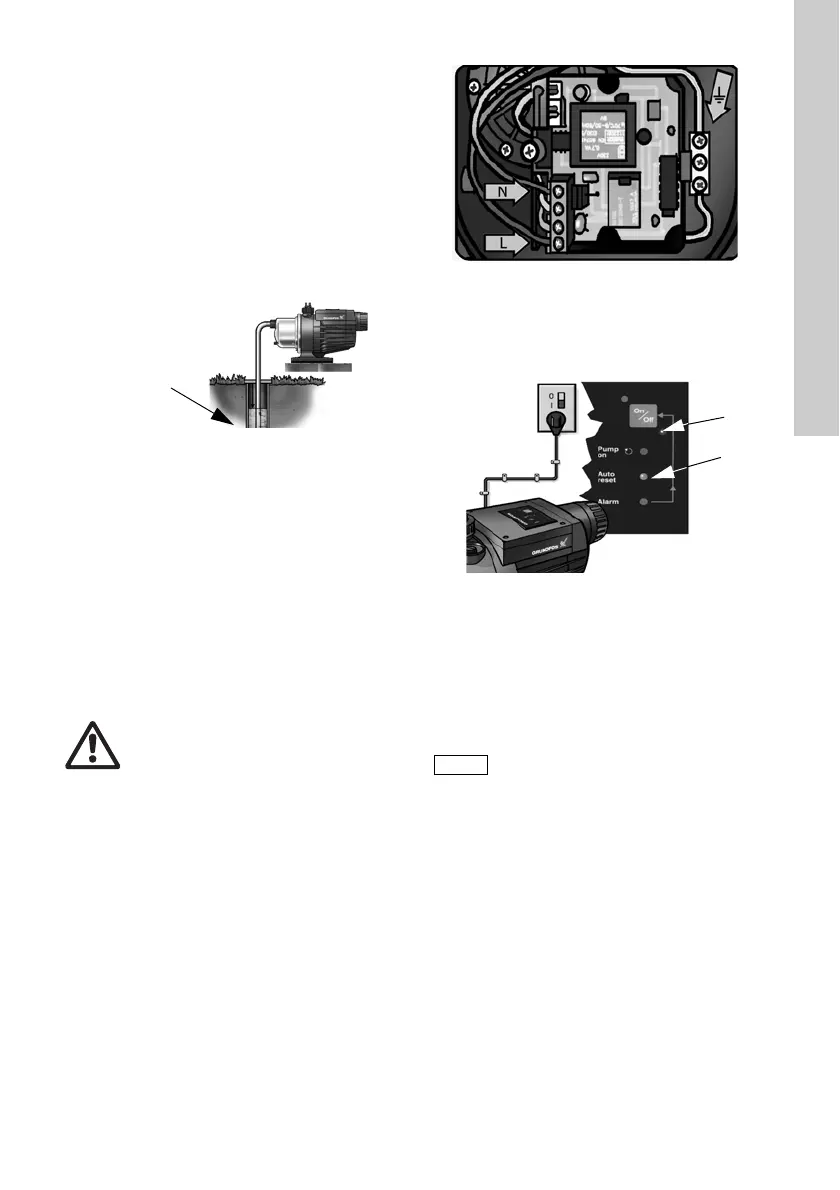

Fig. 7 Tuyauterie d'aspiration raccordée à une
fosse
Si la tuyauterie d'aspiration est un flexible, il doit être
semi-rigide.
Puisque la pompe est auto-refroidissante, aucun
espace autour de celle-ci, ni système de ventilation
n'est nécessaire.
6.2 Connexion électrique
La connexion électrique doit être effectuée par un
personnel qualifié conformément aux réglementa-
tions locales.
La tension et la fréquence de fonctionnement sont
indiquées sur la plaque signalétique. S’assurer que
le moteur est conçu pour la tension d’alimentation
sur laquelle il est utilisé.
La pompe doit être connectée au secteur via un
câble avec gaine en caoutchouc équipé d'un conduc-
teur de terre. Il est possible de remplacer le câble
d'alimentation secteur. Voir fig. 8.
Fig. 8 Connexion électrique
Raccorder le câble d'alimentation de la pompe au
secteur. Lorsque le câble est connecté, un voyant
rouge et un voyant vert s'allument sur le panneau de
commande. Voir fig. 9.
Fig. 9 Lorsque le câble d'alimentation est
connecté, ces deux voyants s'allument
* Ne s'applique pas aux pompes destinées à
l'Australie.
6.3 Générateur ou convertisseur
TM01 9693 2600
Avertissement
Effectuer uniquement les connexions
dans la boîte à bornes de la pompe
seulement 5 minutes après mise hors
tension.
La pompe doit être reliée à la terre (PE).
Ne pas démarrer la pompe avant que
celle-ci ne soit remplie de liquide
(amorcée).
TM01 9694 2600TM01 9695 2600
Le MQ peut être alimenté par un
générateur ou un convertisseur.
Cependant, la pompe fonctionne de
façon satisfaisante si le générateur ou
le convertisseur génère une véritable
vague sinusoïdale avec la puissance et
la tension nécessaires.
