D1
D2
D3
4 x X
C
L
TM028042

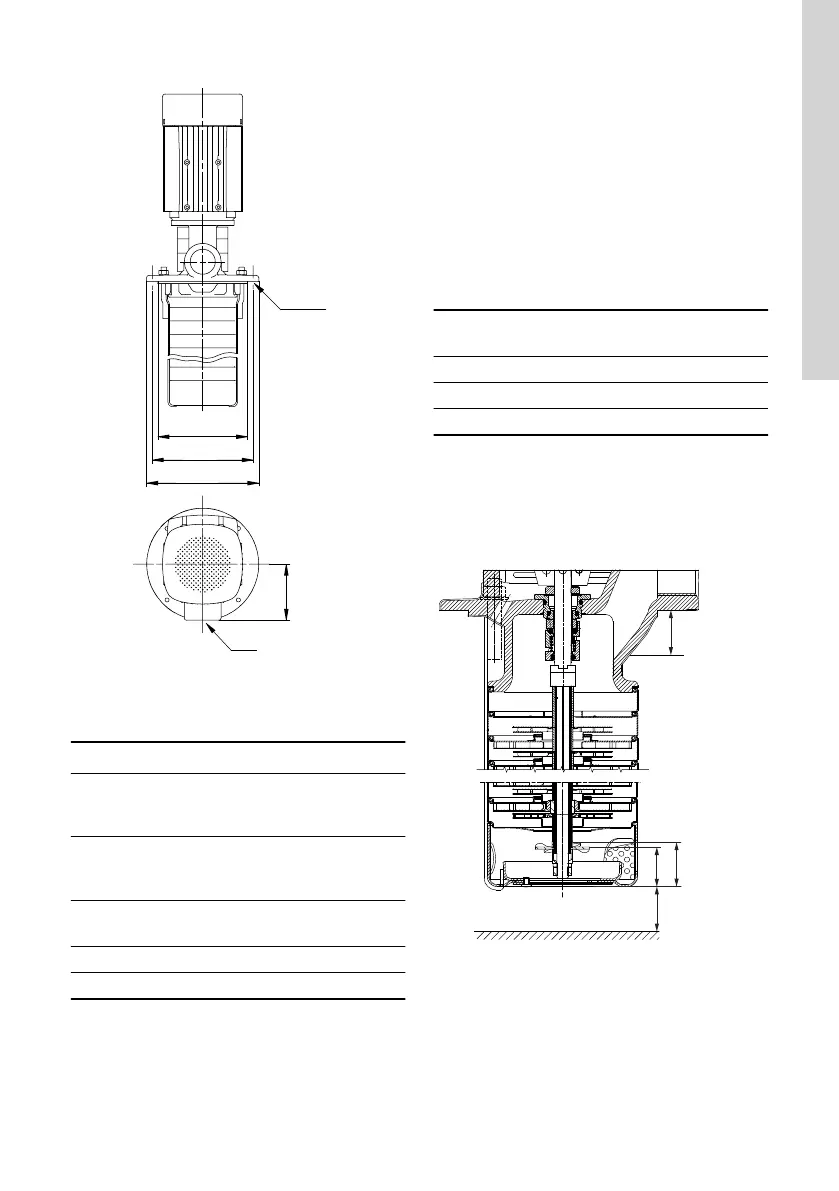

Montaż pionowy
Wymiary kołnierza mocującego:
Typ pompy
D1
*
D2
*
D3
*
L
*
C
X
*
MTR 1s, 1, 2,
3, 4, 5, 8
wersja A
140 160 180 100
Rp 1 1/4
G 1 1/4
∅7,5
MTR 1s, 1, 2,
3, 4, 5, 8
wersja I, N
140 160 180 100
Rp 1 1/4
G 1 1/4
∅9
MTR 10, 15,
20
200 225 250 125
Rp 2
G 2
∅9
MTR 32 190 220 250 150 DN 65 ∅12
MTR 45, 64 240 265 290 165 DN 80 ∅12
*
Liczby są podawane w milimetrach.
5.1.1 Warunki po stronie ssawnej
Dno kosza wlotowego pompy musi znajdować się
przynajmniej 25 mm ponad dnem zbiornika.
Pompy są zaprojektowane do pracy z pełnymi
osiągami do poziomu cieczy A w mm powyżej dna
kosza wlotowego.
Przy poziomie cieczy pomiędzy A i B w mm powyżej
dna kosza wlotowego wbudowana śruba zalewowa
zabezpiecza pompę przed suchobiegiem.
Pompy MTR 32, 45 i 64 nie posiadają śruby
zalewowej.
Typ pompy
A
[mm]
B
[mm]
MTR 1s, 1, 2, 3, 4, 5, 8 41 28
MTR 10, 15, 20 50 25
MTR 32, 45, 64 70 -
Odległość pomiędzy kołnierzem a poziomem cieczy
musi wynosić minimum 25 mm.
Odległość pomiędzy pompą a dnem zbiornika musi
wynosić minimum 25 mm.
A
B
25 mm
25 mm
TM072800
MTR 1s, 1, 2, 3, 4, 5, 8
